AD820ANZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器，单路，1个放大器，1.8 MHz，3 V/?s，5V至36V，DIP，8引脚
- 英文描述Op Amp Single Precision Amplifier R-R O/P±18V/36V 8-Pin PDIP N Tube
- 数据手册AD820ANZ数据手册Datasheet PDF
- 在线购买
AD820ANZ概述
AD820ANZ是一款轨到轨FET输入运算放大器，可以采用5至36V的单电源或±2.5至±18V的双电源供电。它具有真正的单电源功能，输入电压范围延伸至负电源轨以下，从而允许AD820在单电源模式下适应低于地面的输入信号。输出电压摆幅扩展到每个电源轨的10mV以内，从而提供最大的输出动态范围。最大失调电压为800?V，失调电压漂移为2?V/°C，典型输入偏置电流低于25pA，输入电压噪声低，可提供高达1GR的直流精度的直流阻抗。提供了1.8MHz的单位增益带宽，在10kHz时的-93dB THD和3V/?s的压摆率，可提供800?A的低电源电流。运算放大器可驱动高达350pF的直接电容性负载，并提供15mA的最小输出电流。
真正的单电源操作
输入电压范围扩展到地下
出色的负载驱动
15mA最小输出电流
出色的交流性能，低功耗
800?A最大静态电流
出色的直流性能
800?V最大输入失调电压
2?V/°C（典型值）偏移电压漂移
25pA最大输入偏置电流
10kHz时13nV/√Hz低噪声
应用
电源管理，信号处理，医用，传感与仪器
真正的单电源操作
输入电压范围扩展到地下
出色的负载驱动
15mA最小输出电流
出色的交流性能，低功耗
800?A最大静态电流
出色的直流性能
800?V最大输入失调电压
2?V/°C（典型值）偏移电压漂移
25pA最大输入偏置电流
10kHz时13nV/√Hz低噪声
应用
电源管理，信号处理，医用，传感与仪器
AD820ANZ中文参数
| 放大器类型 | 低功耗 | 最低工作温度 | -40°C |
| 安装类型 | 通孔 | 高度 | 4.95mm |
| 封装类型 | PDIP | 宽度 | 7.11mm |
| 电源类型 | 双，单 | 典型电压增益 | 1000 V/mV |
| 每片芯片通道数目 | 1 | 输入偏置电流 | 20pA |
| 引脚数目 | 8 | 输出电流 | 15 mA |
| 典型单电源电压 | 5 → 30 V | 尺寸 | 10.16 x 7.11 x 4.95mm |
| 典型增加带宽产品 | 1.8MHz | 输入电压范围 | 5 → 30 V |
| 输出类型 | 轨对轨，摆动 | 长度 | 10.16mm |
| 典型双电源电压 | ±2.5 to ±15V | 典型输入电压噪声密度 | 25nV/√Hz |
| 典型转换速率 | 3V/?s | 最小输入电压 | 5 V |
| 最大工作频率 | 10 kHz | 失调电压 | 0.8mV |
| 最高工作温度 | +85 °C | 最大输入电压 | 30 V |

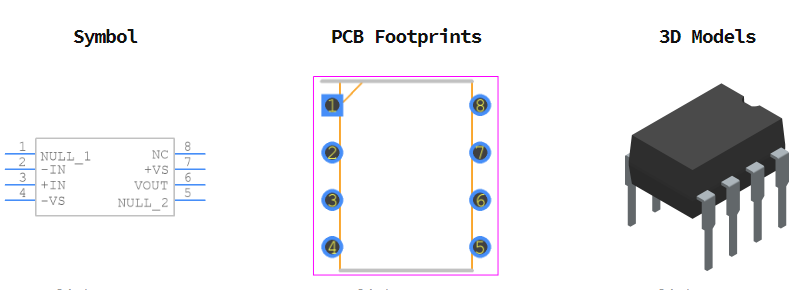

AD820ANZ引脚图
