AMC1200SDUBR
- 厂商名称TI德州仪器
- 元件分类隔离放大器
- 中文描述隔离放大器，1个放大器，200?V，4 kV，2.7V至5.5V，SOP，8引脚
- 英文描述±250 mV-Input Basic Isolated Amplifier for Current Sensing
- 数据手册AMC1200SDUBR数据手册Datasheet PDF
- 在线购买
AMC1200SDUBR概述
AMC1200SDUBR是一款全差分精密隔离放大器，其输出与输入电路之间通过二氧化硅（SiO2）势垒相隔离，该屏障对电磁干扰具有很高的抵抗力。根据UL1577和VDE V0884-10，该屏障已被认证可提供高达4000Vp的电流隔离。这些设备与隔离电源配合使用，可防止高共模电压线上的噪声电流进入本地接地并干扰或损坏敏感电路。AMC1200的输入经过优化，可直接连接至分流电阻器或其他低压电平信号源。该器件的出色性能支持精确的电流控制，从而节省了系统级的功率，尤其是在电机控制应用中，转矩脉动更低。
±250mV输入电压范围，针对并联电阻进行了优化
5V时为0.075％最大极低非线性
1.5mV最大低失调误差
3.1mV RMS（典型值）低噪声
5V时为8mA，最大低侧高端电源电流
108dB高共模抑制比
3.3V低侧操作
5100V隔离电压脉冲/测试峰值
0.015％最大增益非线性
绿色产品，无Sb/Br
应用
计量，测试与测量
±250mV输入电压范围，针对并联电阻进行了优化
5V时为0.075％最大极低非线性
1.5mV最大低失调误差
3.1mV RMS（典型值）低噪声
5V时为8mA，最大低侧高端电源电流
108dB高共模抑制比
3.3V低侧操作
5100V隔离电压脉冲/测试峰值
0.015％最大增益非线性
绿色产品，无Sb/Br
应用
计量，测试与测量
AMC1200SDUBR中文参数
| 电源类型 | 单 | 引脚数目 | 8 |
| 典型单电源电压 | 5 V | 尺寸 | 9.55 x 6.67 x 3.35mm |
| 隔离模式抑制 | 108dB | 高度 | 3.35mm |
| 每片芯片通道数目 | 1 | 宽度 | 6.67mm |
| 最大电压增益 | 8dB | 长度 | 9.55mm |
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 封装类型 | SOP | 最高工作温度 | +105 °C |

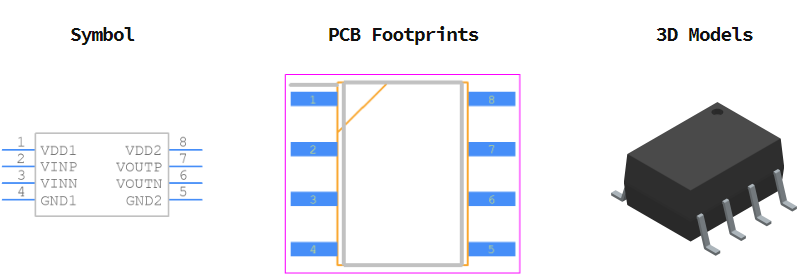

AMC1200SDUBR引脚图
