ISO7221ADR
- 厂商名称TI德州仪器
- 元件分类隔离器芯片
- 中文描述数字隔离器，2通道，405 ns，3 V，5.5 V，SOIC，8引脚
- 英文描述Dual-channel，TTL，1/1，1-Mbps digital isolator
- 数据手册ISO7221ADR数据手册Datasheet PDF
- 在线购买
ISO7221ADR概述
ISO7221ADR是一个双通道数字隔离器，可简化PCB布局，通道方向相同。它具有由TI的二氧化硅（SiO2）隔离栅隔开的逻辑输入和输出缓冲器，每个VDE的电流隔离高达4000 VPK。与隔离电源配合使用，该设备可阻挡高压并隔离接地，并防止数据总线或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。调节二进制输入信号，将其转换为平衡信号，然后通过电容隔离栅进行微分。跨隔离栅，差分比较器接收逻辑转换信息，然后相应地设置或复位触发器和输出电路。
1ns最大低通道间输出偏斜
1ns最大低脉冲宽度失真（PWD）
低抖动含量时典型值为1ns（150Mbps）
50kV/?s典型瞬态抗扰度
4kV ESD保护
高电磁抗扰度（EMI）
绿色产品，无Sb/Br
应用
自动化与过程控制，传感与仪器，工业
1ns最大低通道间输出偏斜
1ns最大低脉冲宽度失真（PWD）
低抖动含量时典型值为1ns（150Mbps）
50kV/?s典型瞬态抗扰度
4kV ESD保护
高电磁抗扰度（EMI）
绿色产品，无Sb/Br
应用
自动化与过程控制，传感与仪器，工业
ISO7221ADR中文参数
| 制造商: | Texas Instruments | 隔离类型: | Capacitive Coupling |
| 产品种类: | 数字隔离器 | 数据速率: | 1 Mb/s |
| 安装风格: | SMD/SMT | 传播延迟时间: | 475 ns |
| 封装 / 箱体: | SOIC-8 | 电源电压-最大: | 5 V |
| 系列: | ISO7221A | 电源电压-最小: | 3.3 V |
| 通道数量: | 2 Channel | 最小工作温度: | - 40 C |
| 极性: | Unidirectional | 最大工作温度: | + 125 C |
| 绝缘电压: | 2.5 kVrms |

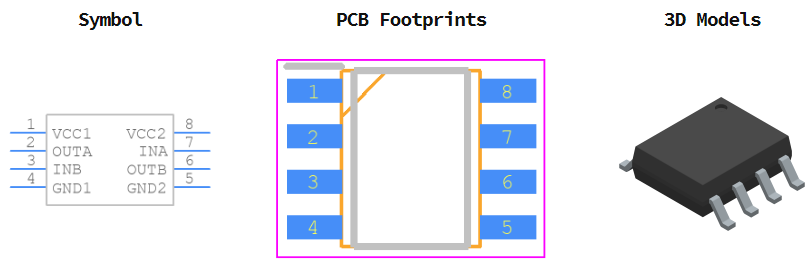

ISO7221ADR引脚图
