SN74HC244DWR
- 厂商名称TI德州仪器
- 元件分类缓冲器
- 中文描述缓冲器/线路驱动器，74HC244，2 V至6 V，SOIC-20
- 英文描述Dual-channel，TTL，1/1，1-Mbps digital isolator
- 数据手册SN74HC244DWR数据手册Datasheet PDF
- 在线购买
SN74HC244DWR概述
SN74HC244DWR是一个八进制缓冲器/线路驱动器，专为提高三态存储器地址驱动器，时钟驱动器和面向总线的接收器和发送器的性能和密度而设计。SNx4HC244器件被组织为两个具有单独的输出使能（OE）输入的4位缓冲器和驱动器。当OE为低电平时，器件将非反相数据从A输入传递到Y输出。OE为高电平时，输出处于高阻抗状态。为了确保上电或掉电期间的高阻抗状态，OE应该通过上拉电阻器连接到VCC，并且该电阻器的最小值由驱动器的电流吸收能力确定。
大电流输出可驱动多达15个LSTTL负载
三态输出驱动总线或缓冲存储器地址寄存器
最大80?A ICC低功耗
11ns的典型传播延迟（tpd）
5V时±6mA输出驱动
1?A（最大值）低输入电流
绿色产品，无Sb/Br
应用
工业，自动化与过程控制，信号处理，通信与网络
大电流输出可驱动多达15个LSTTL负载
三态输出驱动总线或缓冲存储器地址寄存器
最大80?A ICC低功耗
11ns的典型传播延迟（tpd）
5V时±6mA输出驱动
1?A（最大值）低输入电流
绿色产品，无Sb/Br
应用
工业，自动化与过程控制，信号处理，通信与网络
SN74HC244DWR中文参数
| 逻辑系列 | HC | 引脚数目 | 20 |
| 逻辑功能 | 缓冲器，线路驱动器 | 最大高电平输出电流 | -7.8mA |
| 每片芯片通道数目 | 8 | 最大低电平输出电流 | 7.8mA |
| IC 类型 | Buffer & Line Driver | 最长传播延迟时间@最长CL | 165 ns @ 2 V |
| 输入类型 | 单端 | 尺寸 | 12.8 x 7.52 x 2.35mm |
| 输出类型 | 三态 | 最小工作电源电压 | 2 V |
| 极性 | 非反相 | 最大工作电源电压 | 6 V |
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 150pF |
| 封装类型 | SOIC |

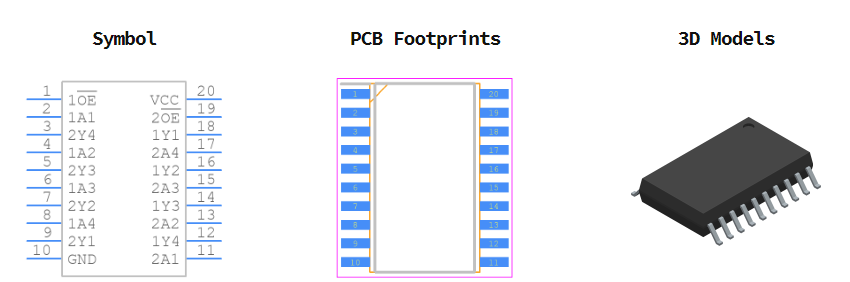

SN74HC244DWR引脚图
