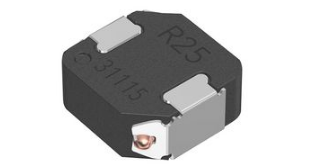

SPM6530T-2R2M
- 厂商名称TDK
- 元件分类功率电感
- 中文描述功率电感(SMD)，AEC-Q200，2.2?H，8.4 A，屏蔽，8.4 A，SPM-HZ Series，7.1mm x 6.5mm x 3mm
- 英文描述Inductor Power Shielded Wirewound 2.2uH 20%100KHz Metal 8.2A 0.0191Ohm DCR T/R
- 数据手册SPM6530T-2R2M数据手册Datasheet PDF
- 在线购买
SPM6530T-2R2M概述
SPM6530T-2R2M磁性屏蔽型绕线电感器使用金属磁性材料，结构有一个集成模制线圈，因此其蜂鸣噪声低于芯粘结线圈锁产生的噪声。它们具有最大高度为1.2mm和3.0mm的薄型产品，可用于不同用途可实现大电流、低Rdc和简洁性，高温环境中电感方差低，具有良好的直流叠加特性
电感值:2.2?H
真有效值电流(Irms):8.4A
电感结构:屏蔽
饱和电流(Isat):8.4A
产品范围:SPM-HZ Series
电源电感封装:7.1mm x 6.5mm x 3mm
直流电阻最大值:0.0191ohm
电感公差:±20%
电感值:2.2?H
真有效值电流(Irms):8.4A
电感结构:屏蔽
饱和电流(Isat):8.4A
产品范围:SPM-HZ Series
电源电感封装:7.1mm x 6.5mm x 3mm
直流电阻最大值:0.0191ohm
电感公差:±20%
SPM6530T-2R2M中文参数
| 电感值 | 2.2 μH | 屏蔽 | 是 |
| 最大直流电流 | 8.4A | 最大直流电阻值 | 19mΩ |
| 封装/外壳 | 6530 | 系列 | SPM |
| 长度 | 7.1mm | 芯材 | 金属磁性 |
| 深度 | 6.5mm | 最高工作温度 | +125°C |
| 高度 | 3mm | 电感器结构 | 线绕 |
| 尺寸 | 7.1 x 6.5 x 3mm | 最低工作温度 | -40°C |
SPM6530T-2R2M引脚图
