典型应用介绍

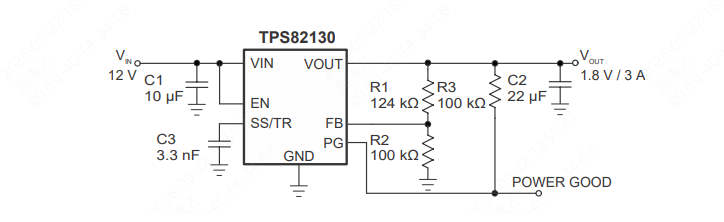

图：基于TPS82130芯片的12V 转 1.8V/3A 电源方案原理图
图中的电路是基于 TI的 TPS82130 的典型降压电源方案，将 12V 输入电压转换为 1.8V 输出电压，最大连续输出电流 3A。该方案属于典型的 Point-of-Load（POL，负载点）电源，适合为 FPGA、处理器、DDR/存储器、通信芯片以及其他低压大电流数字电路提供 1.8V 电源。
整个方案最大的特点是：TPS82130 内部已经集成同步降压功率级和 1µH 电感，因此外围不需要再单独配置功率电感，可以明显减少元器件数量和 PCB 占用面积。
方案详细BOM清单
| 位号 | 数量 | 参数/规格 | 推荐品牌 | 具体料号 | 封装 | 作用 |
| U1 | 1 | 17V输入/3A同步Buck，0.9~6V输出，集成1µH电感 | TI | TPS82130SILR | USIP-8 | 核心DC/DC转换 |
| C1 | 1 | 10µF，25V，X7R，±20% | Murata | GRM31CR71E106MA12L | 1206 | 输入滤波 |
| C2 | 1 | 22µF，10V，X7S，±20% | TDK | C2012X7S1A226M125AC | 0805 | 输出滤波 |
| C3 | 1 | 3.3nF，50V，C0G/NP0，±5% | Murata | GRM1885C1H332JA01D | 0603 | 软启动 |
| R1 | 1 | 124kΩ，±1%，0.1W | Panasonic Industry | ERJ-3EKF1243V | 0603 | FB上拉分压 |
| R2 | 1 | 100kΩ，±1%，0.1W | Panasonic Industry | ERJ-3EKF1003V | 0603 | FB下拉分压 |
| R3 | 1 | 100kΩ，±1%，0.1W | Panasonic Industry | ERJ-3EKF1003V | 0603 | PG上拉 |
TPS82130 产品介绍
TPS82130 是 TI 推出的 17V 输入、3A 同步降压 MicroSiP 电源模块，内部集成降压转换器和功率电感，目标是实现小尺寸、高效率的电源设计。
核心参数
| 参数 | TPS82130 |
| 产品类型 | 同步降压电源模块 |
| 输入电压 | 3V～17V |
| 最大连续输出电流 | 3A |
| 输出电压范围 | 0.9V～6V |
| 典型开关频率 | 2MHz |
| 控制方式 | DCS-Control |
| 集成功率电感 | 1µH |
| 封装 | USIP-8/SMD-8 |
| 封装尺寸 | 3.0mm × 2.8mm |
| 最大封装高度 | 约1.53mm |
| 工作温度 | -40℃～125℃ |
应用场景
工业应用
电信设备
网络设备
固态硬盘（SSD）
数字处理系统
点负载（POL）电源
