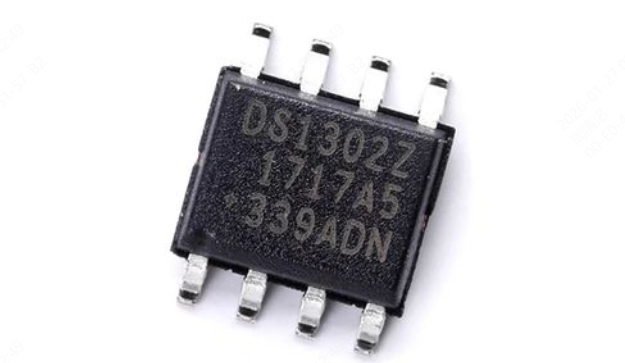

DS1302 是一款低功耗、涓流充电型实时时钟（RTC）芯片，采用三线串行接口（CE、I/O、SCLK），可提供 秒、分、时、日、月、周、年 的完整时间信息，并支持闰年自动校准。芯片内置备用电池切换与涓流充电功能，在主电源断电时仍可保持计时运行，广泛应用于 单片机系统、仪表设备、考勤系统、智能控制与嵌入式产品。
核心参数
- 器件类型：实时时钟（RTC）
- 接口方式：三线串行接口（非 I²C / SPI）
- 工作电压：2.0V ～ 5.5V
- 备用电源：支持纽扣电池 / 超级电容
- 计时功能：秒 / 分 / 时 / 日 / 月 / 周 / 年
- 闰年补偿：支持（至 2100 年）
- 内置 RAM：31 × 8 bit
- 功耗：低功耗设计（nA 级保持电流）
- 封装形式：DIP-8 / SOP-8
- 工作温度：–40°C ～ +85°C
典型应用场景
- 单片机系统实时时钟
- 数据记录仪、计量仪表
- 考勤机、门禁系统
- 智能家居控制模块
- 工业控制设备时间管理
- 嵌入式设备掉电计时保持
热销型号推荐
| 型号 | 品牌 | 封装 | 核心参数 |
| DS1302 | Maxim Integrated | DIP-8 | RTC，2–5.5V，31B RAM |
| DS1302+ | Maxim Integrated | DIP-8 | 工业级，–40~85℃ |
| DS1302Z+T&R | Maxim Integrated | SOP-8 | 表贴封装 |
| DS1302ZN+T&R | Maxim Integrated | SOP-8 | 低功耗 |
| DS1302SN+T&R | Analog Devices | SOIC-8 | RTC，涓流充电 |
| DS1302Z | 杰盛微 | SOP-8 | 成本优化 |
| DS1302Z | 英锐芯 | SOP-8 | 国产兼容方案,低功耗 |
| DS1302ZM/TR | 华冠 | SOP-8 | 工业级,低功耗实时时钟芯片 |
DS1302常见 FAQ
Q1：DS1302 使用的是 I²C 接口吗？
A：不是，DS1302 使用三线串行接口（CE、I/O、SCLK），为专用时序通信。
Q2：DS1302 掉电后时间会丢失吗？
A：不会，只要接入备用电池或超级电容，芯片会自动切换供电并保持计时。
Q3：DS1302 是否需要外部晶振？
A：需要，通常配合 32.768kHz 晶振 使用。
Q4：DS1302 支持闰年吗？
A：支持，可自动处理闰年（有效至 2100 年）。
Q5：DS1302 和 DS1307 有什么区别？
A：DS1302 使用三线接口，成本低；DS1307 使用 I²C 接口，兼容性更好，二者不可直接替换。
