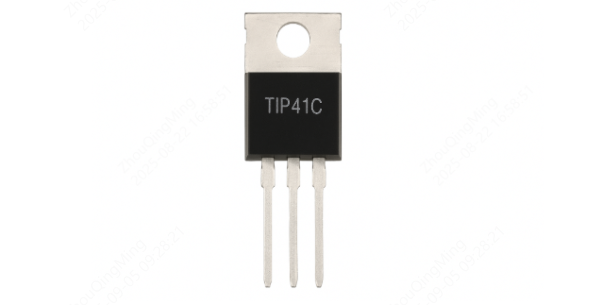

TIP41C是一款NPN型中功率晶体管，属于行业标准的功率放大与开关器件系列。采用TO-220封装设计，具备高电流承载能力（6A）和优异的线性放大特性，广泛应用于电源管理、音频放大及电机驱动等场景，是工业控制领域的经典元件。
主要参数
|
参数 |
规格值/范围 |
|
晶体管类型 |
NPN双极结型晶体管（BJT） |
|
最大集电极-发射极电压 |
100V |
|
最大集电极电流 |
6A（连续） |
|
最大功耗 |
65W（TC=25°C） |
|
直流电流增益（hFE） |
15-75 @ IC=3A |
|
集电极-基极电压 |
100V |
|
发射极-基极电压 |
5V |
|
封装类型 |
TO-220（直插式） |
|
工作结温范围 |
-65°C 至 +150°C |

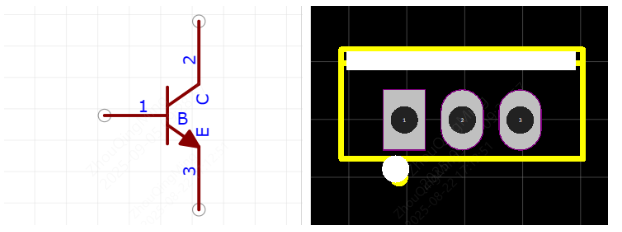

管脚图和焊盘图
|
引脚序号 |
名称 |
功能说明 |
|
1 |
Base（B） |
基极，用于控制晶体管导通状态，是触发端。 |
| 2 |
Collector（C） |
集电极，主要电流从此端流入，连接到负载或电源。 |
| 3 |
Emitter（E） |
发射极，电流从这里流出，通常连接到地（GND）。 |
立创商城有售三极管TIP41C的国际品牌有：ST意法半导体，ON安森美半导体，国产品牌有：杰盛微、江苏长电、华轩阳电子、萨科微等。详细如下：
|
型号 |
品牌 |
封装 |
购买链接 |
|
TIP41C |
ST(意法半导体) |
TO-220 |
https://item.szlcsc.com/93796.html |
|
TIP41CG |
onsemi(安森美) |
TO-220 |
https://item.szlcsc.com/233488.html |
|
TIP41C |
JSMSEMI(杰盛微) |
TO-220 |
https://item.szlcsc.com/1047105.html |
|
TIP41C |
CJ(江苏长电/长晶) |
TO-220 |
https://item.szlcsc.com/93503.html |
|
TIP41C-HXY |
华轩阳电子 |
TO-220 |
https://item.szlcsc.com/8516795.html |
|
TIP41C |
Slkor(萨科微) |
TO-220 |
https://item.szlcsc.com/6233214.html |
更多品牌的TIP41C三极管购买链接可以访问：https://so.szlcsc.com/global.html?k=tip41c
TIP41C在电路设计时注意事项：
1. 满功率需配≥10°C/W散热器（如HS-129）
2. 感性负载需加续流二极管防二次击穿
3. 基极串联电阻≤22Ω（保护VBE）
4. 高频替代：MJE3055T；高耐压替代：TIP41D（120V）
