事情是这样的，早期焊接洞洞板时，吸入大量锡烟，导致我头疼头晕
想买成品，但是最便宜的也要100元+，颜值方面也一般般，于是有了这个锡烟机...它的复刻成本在78.8元左右

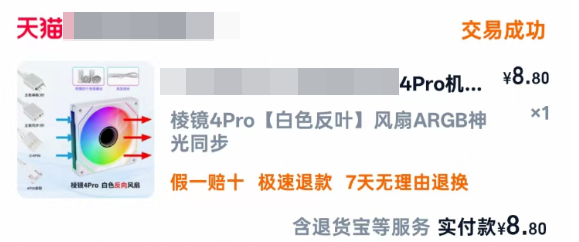

我花8.8买了一个显卡风扇，做了个锡烟机！
▼

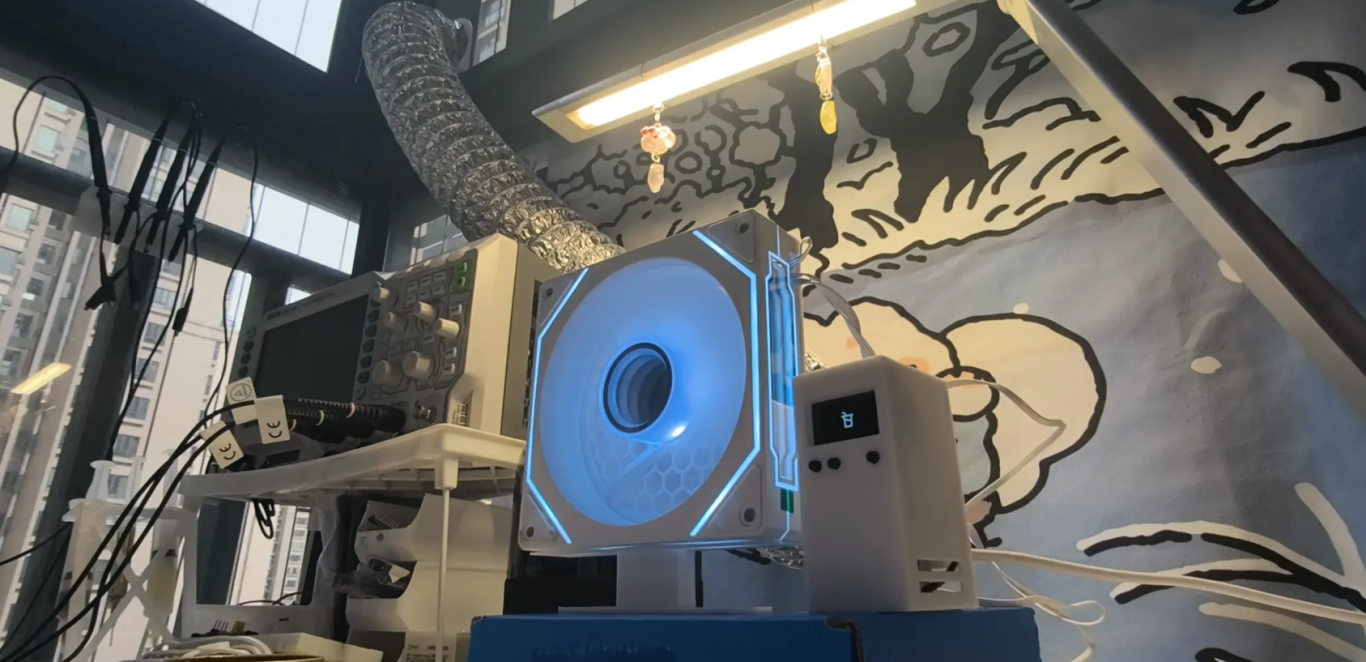

它由显卡风扇+控制器+直径8CM通风管道组成。

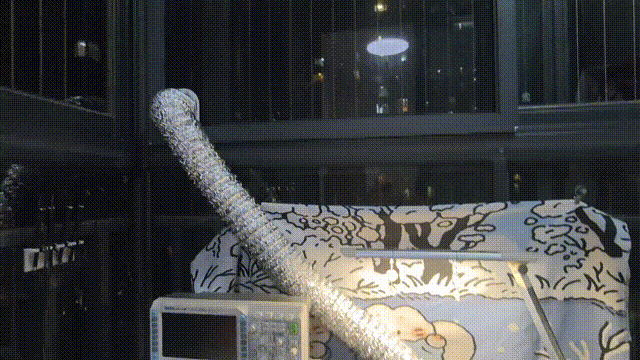

再细小的烟，也能吸走↓
能的！小编瞅了瞅作者开源的代码，总结出如下功能：
-
锡烟机功能：支持5档风速调节，20%、40%、60%、80%、100%
-
风扇功能：有独立风扇功能，仅支持开启、关闭风扇
-
灯光功能：支持自动渐变灯效，整组同色渐变；支持手动调红、绿、蓝三个颜色，分量分别支持 0～20 调节，组合出不同颜色
-
控制器功能说明：通过三个按键控制风扇、灯光等；支持 3 档亮度、黑白反显、左右翻转、上下翻转；支持无操作自动锁屏；支持5种显示样式，含奶茶、锁、GitHub、小恐龙、空白等
-
支持系统信息查看：可以显示 FreeRTOS 剩余堆空间，主要用于调试
想实现这些功能，作者具体是怎么设计的？咱瞅瞅！
作者基于嘉立创EDA，设计了一块4层板PCB，实现了控制器的设计。
控制器则通过电线连接风扇，并分成两路控制：一路管风扇转动，一路管风扇灯光。具体设计图如下：

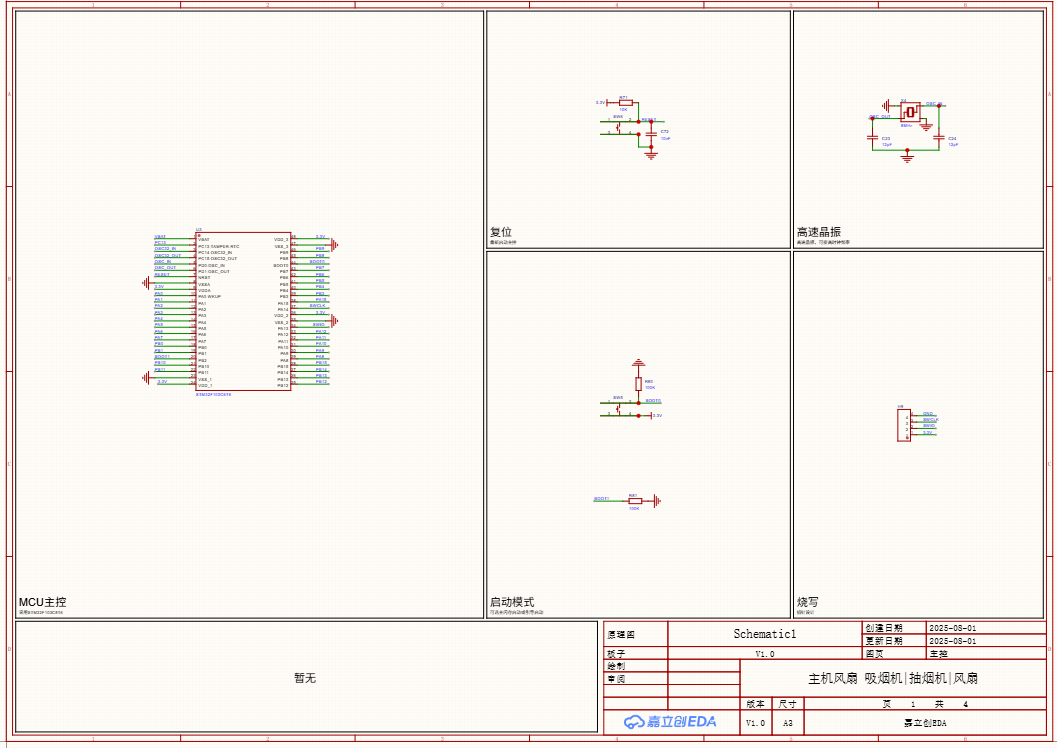

原理图_主控

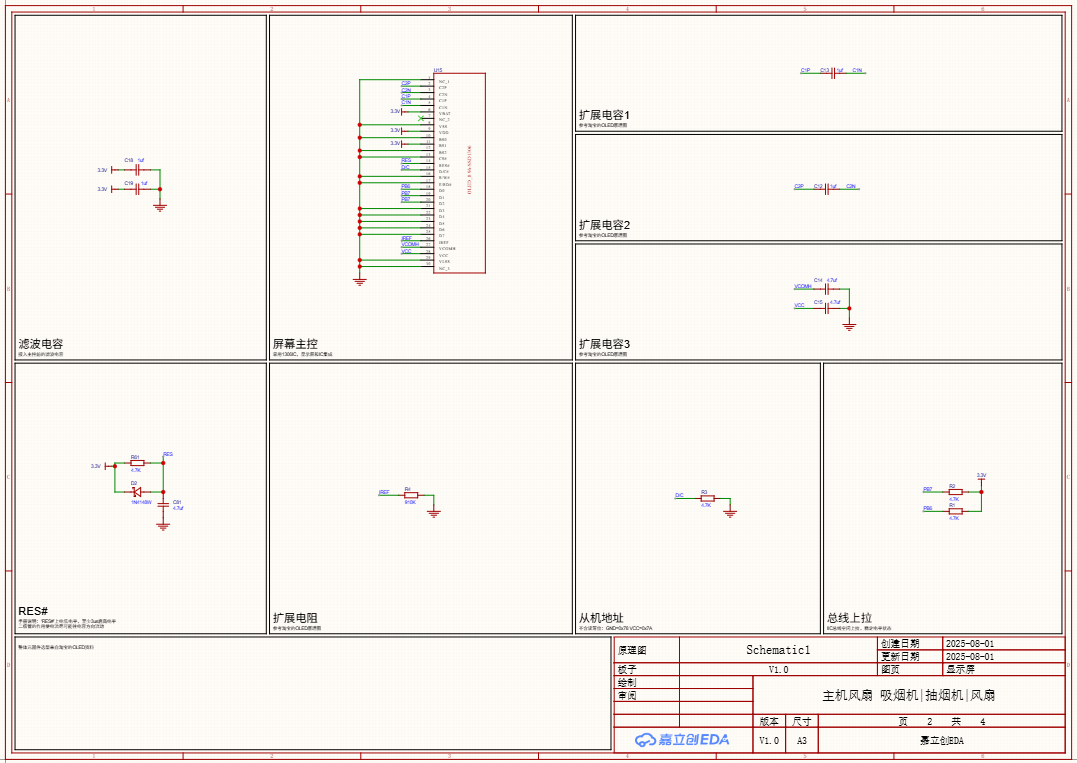

原理图_显示屏

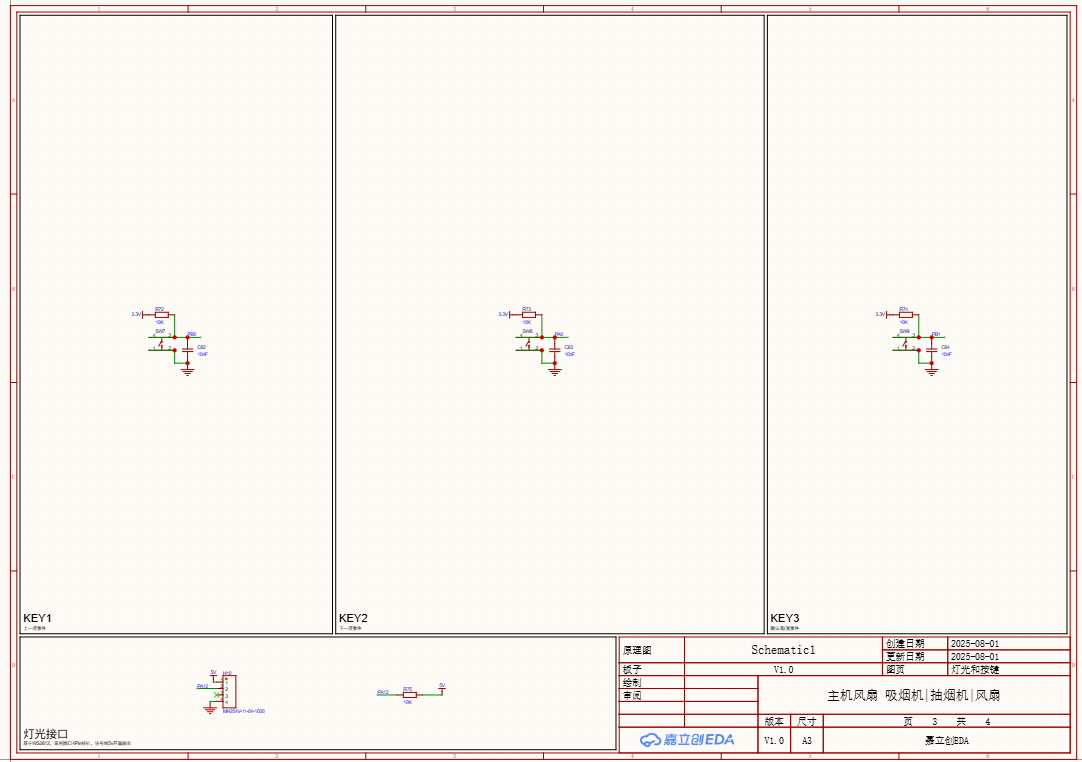

原理图_灯光和按键

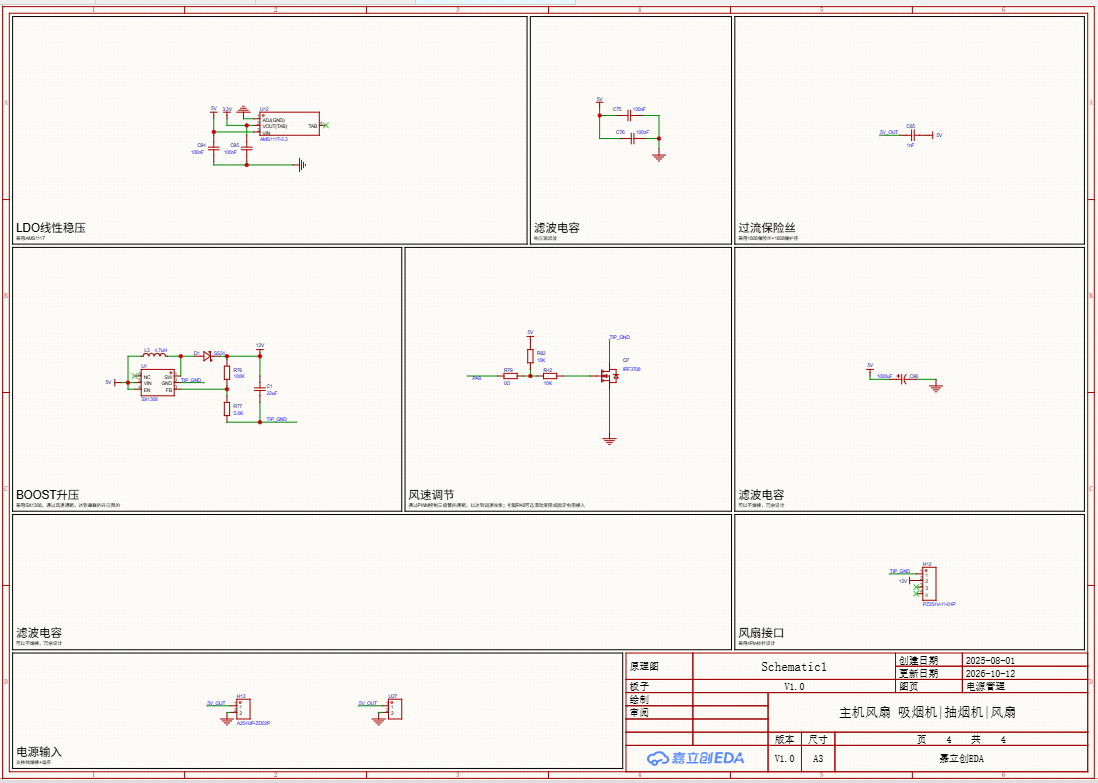

原理图_电源管理

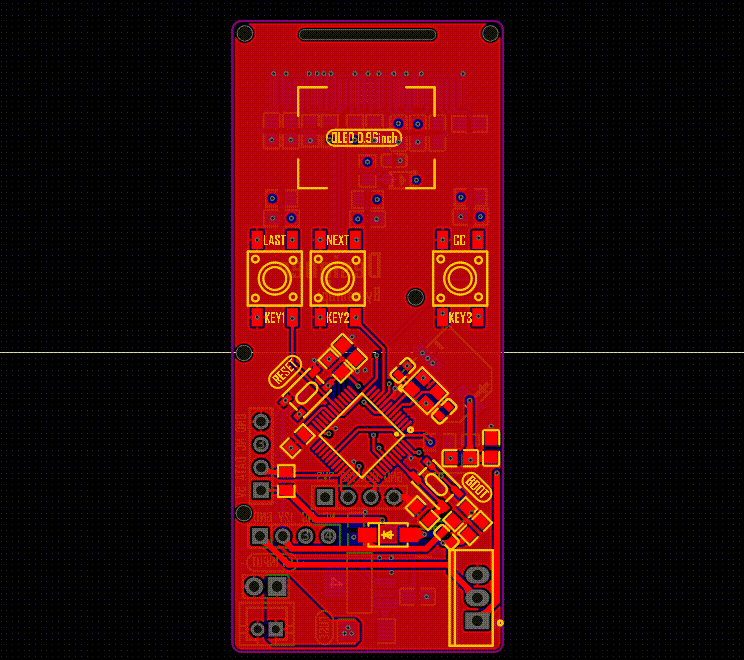

PCB图
-
主控：STM32F103C8T6
-
无源晶振：TAXM8M4RDBCCT2T，封装SMD3225-4P
-
OLED显示屏：HS91L02W2C01
-
开关二极管：1N4148W
-
发光二极管/LED：GL0805UR01
-
排针：MH254V-11-04-1000
-
线性稳压器(LDO)：AMS1117-3.3
-
DC-DC电源芯片：SX1308
-
场效应管(MOSFET)：IRFZ44NPBF
-
固态电容：JBLM2102M6R3D090RTM 1000UF 6.3V
-
排针：PZ254V-11-04P，风扇接口
通过 Type-C 模块输入 5V 电源，控制板一路降压至 3.3V，为 STM32 和 OLED 显示电路供电；另一路通过 SX1308 升压电路，为风扇提供图中标称的 12V 电源。
用户通过三个按键调整设置，STM32 从 PA8 输出 PWM 信号，控制 MOS 管切换“升压电路＋风扇”的供电回路，实现调速。同时，通过 PA12 向风扇灯珠发送 WS2812 时序数据，单独控制灯光颜色。风扇配合外壳和风管，将焊接区域的烟雾抽走、导出。
怎么样？你喜欢这个焊烟机吗？
作者开源了外壳、代码、电路、原文还有物料购买说明。
如果你想深入了解这个项目，或复刻，可以前往开源网址哦~本文旨在推荐炫酷有趣的开源项目+分析电路设计！
如果你想给作者点赞or深入学习，欢迎前往开源网址~
