三极管（Bipolar Junction Transistor, 简称 BJT），是一种由 两个PN结 组成的电流控制型半导体器件，它能把小电流信号放大成大电流，既可以用来放大信号，也可以作为 电子开关。三极管主要由NPN型和PNP型，它们都具有三个引脚，分别为基极（B）、集电极（C）、发射极（E）。三个引脚的用途是什么？以及如何区分呢？

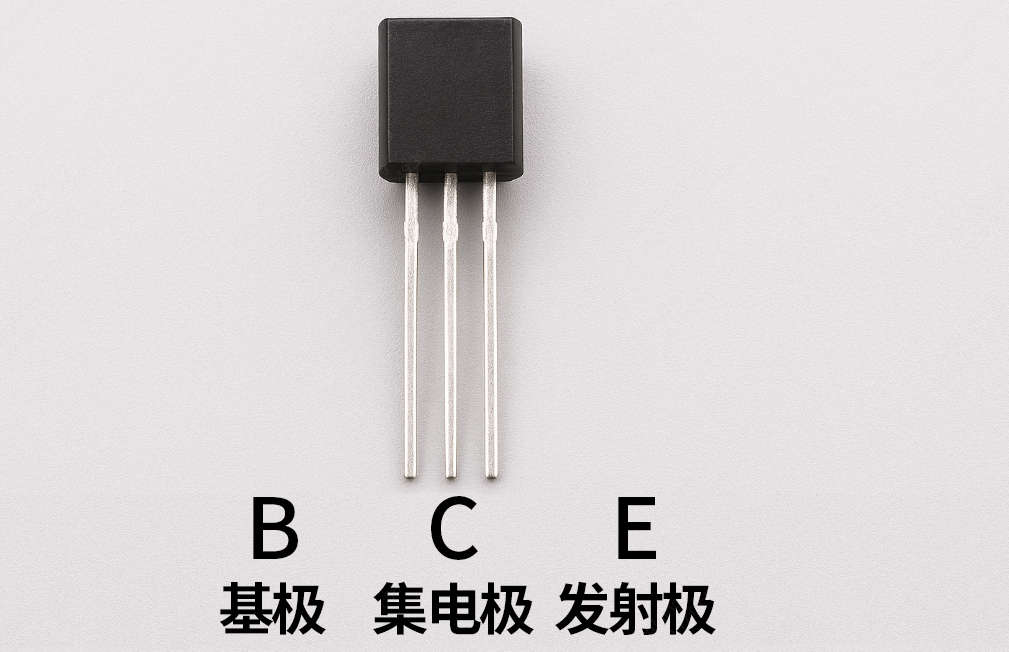

三极管3个引脚的介绍
|
引脚名称 |
作用 |
|
B（Base，基极） |
控制端，就像“开关手柄”，电流很小 |
|
通过基极电流来控制集电极-发射极的电流 |
|
|
C（Collector，集电极） |
电流流入端（NPN 型时） |
|
一般接电源的高电位一端 |
|
|
E（Emitter，发射极） |
电流流出端 |
|
一般接地或电源低电位 |
如何区分三极管的引脚
三极管有 NPN 和 PNP 两种类型，不同封装的引脚排列方式不一样，下面我们介绍几种常见的封装和对应引脚的排列：

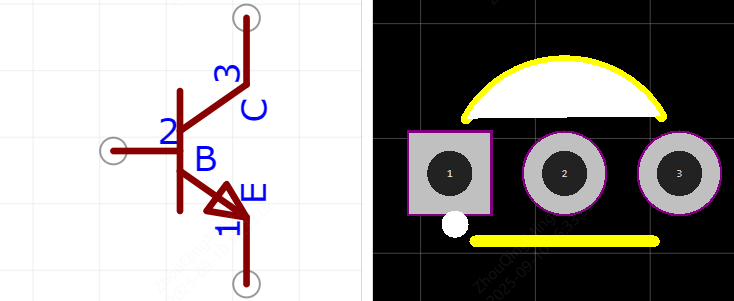

TO-92（小功率管，如 9013、S8050）
正面朝向自己，字印在上
从左到右：E — B — C

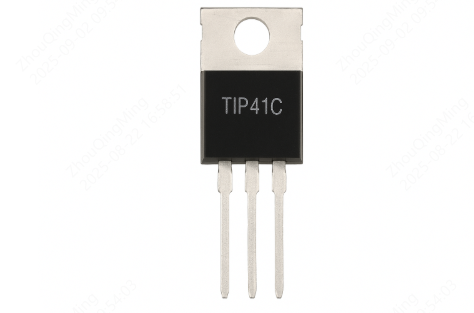

TO-220（中功率管，如 TIP41、2N3055）
正面朝向自己，字印在上
从左到右：B — C — E
（有时中间脚与金属背板相连，为集电极）

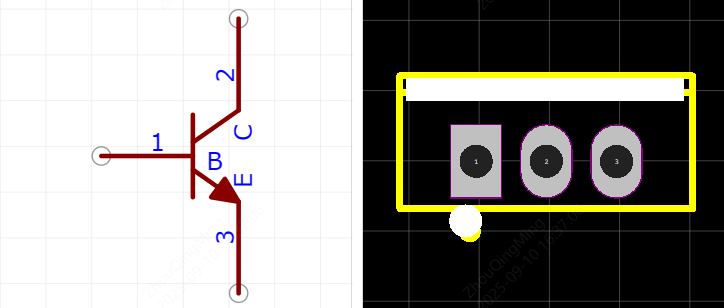

意法半导体TIP41C引脚图示例

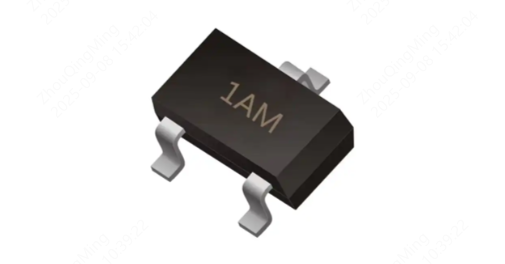

SOT-23（贴片管，如 S8050 SOT-23 封装）
小斜边在上，正面朝向自己
从左到右：B — E — C
宏嘉诚S8050引脚图示例
注意：不同厂家、型号封装可能略有差异，最好查 Datasheet 确认。
如何用万用表来测量分辨
1.找到基极
- 用万用表二极管档，红表笔固定在某一脚，黑表笔分别接另外两个脚。
- 如果两个方向都有压降（约0.6~0.7V），那固定的脚就是基极。
2.判断NPN/PNP
- 红笔接基极，黑笔接C/E能导通→NPN。
- 黑笔接基极，红笔接C/E能导通→PNP。
3.区分集电极和发射极
- 在确定基极后，剩下的C/E可通过查手册确认。
- 一般来说，集电极靠近电源，发射极靠近地。
