人形机器人节点电力控制解决方案
方案简介
节点电力控制是能源域到负载的“最后一公里”。它把母线电压转换成各节点所需的电压，按需通断、实时监控、异常保护。从主控板、传感器、关节驱动到通信模组，每个节点背后都有一套电力控制器件。
方案详情
人形机器人的能源域，BMS管电池包，能源与配电主控管母线功率分配，节点电力控制则负责把母线电压送到每一个负载点，并保证送得稳、送得准、送得安全。 节点电力控制覆盖的器件类型很多，按功能大致分四类。控制类，节点电力控制MCU负责本地的上下电时序、电压监控、故障上报和通信。转换类，LDO、DC-DC芯片、DC-DC模块和电荷泵，把母线电压转换成负载需要的电压。开关类，功率电子开关负责通断控制、过流保护和上下电时序。管理类，通用型PMIC把多路转换、时序和监控集成在一颗芯片里，简化节点供电设计。 选型看效率、静态功耗、封装尺寸、温度范围和保护功能。不同节点需求不同：主控板要低噪声、高精度；传感器要小封装、低功耗；关节驱动要宽压、大电流；通信模组要低静态电流。

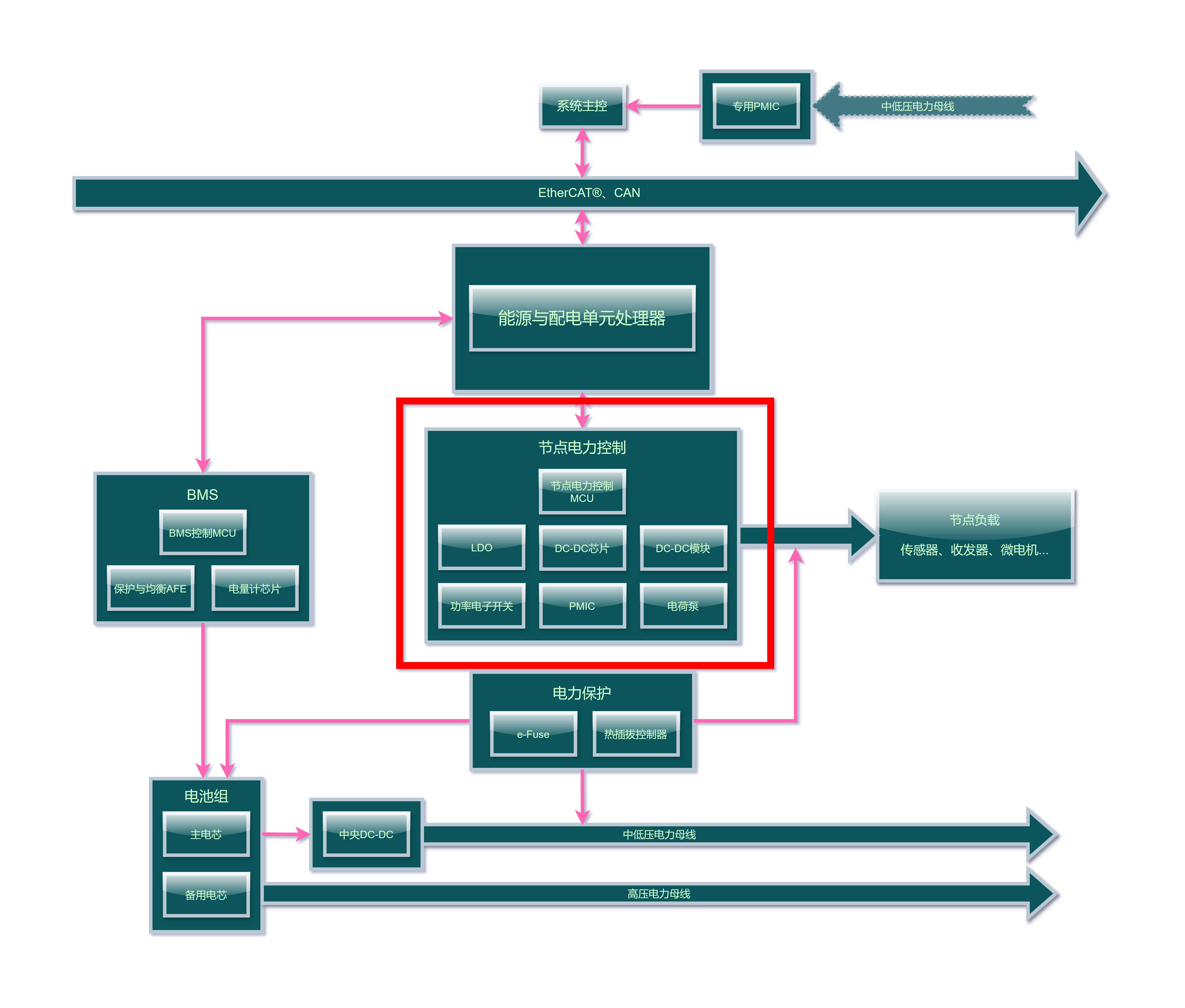

技术架构
推荐型号
节点供电的本地控制芯片，负责上下电时序、电压监控、故障上报和通信。要求低功耗、多路ADC/GPIO、CAN/LIN或I²C接口，工业级温度。用于需要数字管理的供电节点。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| M483SIDAE | NUVOTON(新唐) | 32位ARM Cortex-M4F微控制器 | 参考设计 | |
| M0G3107QPTRQ1 | TI(德州仪器) | 汽车类具有CAN-FD接口的混合信号微控制器 | 参考设计 | |
| FM33FR024 | FM(复旦微) | FR0系列低功耗触控MCU | 参考设计 |
低压差线性稳压器，输出低噪声、简单可靠，适合小电流、对噪声敏感的负载，如传感器、MCU和模拟电路。选型关注压差、静态电流、PSRR和封装。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| ISL80510IRAJZ | RENESAS(瑞萨)/IDT | 800mV~5.5V 1A 6V | 参考设计 | |
| ISL80510IRAJZ-T | RENESAS(瑞萨)/IDT | 800mV~5.5V 1A 6V | 参考设计 | |
| TLV76133DCYR | TI(德州仪器) | 3.3V 1A 16V | 参考设计 | |
| TLV76150DCYR | TI(德州仪器) | 5V 1A 16V | 参考设计 | |
| TLV761C0DCYR | TI(德州仪器) | 12V 1A 18V | 参考设计 | |
| TLV76118DCYR | TI(德州仪器) | 1.8V 1A 16V | 参考设计 | |
| TLV76136DCYR | TI(德州仪器) | 3.6V 1A 16V | 参考设计 | |
| TLV76125DCYR | TI(德州仪器) | 2.5V 1A 16V | 参考设计 | |
| TLV76112DCYR | TI(德州仪器) | 1.2V 1A 16V | 参考设计 | |
| TLV76750DRVR | TI(德州仪器) | 5V 1A 16V | 参考设计 | |
| TLV76733DRVR | TI(德州仪器) | 3.3V 1A 16V | 参考设计 | |
| TLV76701DRVR | TI(德州仪器) | 1A 16V | 参考设计 | |
| TLV76733DRVT | TI(德州仪器) | 3.3V 1A 16V | 参考设计 | |
| TLV76718DRVR | TI(德州仪器) | 1.8V 1A 16V | 参考设计 | |
| TLV76728DRVR | TI(德州仪器) | 2.8V 1A 16V | 参考设计 | |
| TLV76701DRVT | TI(德州仪器) | 1V 1A 16V | 参考设计 | |
| TLV76750DRVT | TI(德州仪器) | 5V 1A 16V | 参考设计 | |
| TLV76708DRVR | TI(德州仪器) | 800mV 1A 16V | 参考设计 | |
| TLV76708DRVT | TI(德州仪器) | 800mV 1A 16V | 参考设计 | |
| TLV76728DRVT | TI(德州仪器) | 2.8V 1A 16V | 参考设计 | |
| TLV76718DRVT | TI(德州仪器) | 1.8V 1A 16V | 参考设计 | |
| TPS74601PQWDRBRQ1 | TI(德州仪器) | 550mV~5.5V 1A 6V | 参考设计 | |
| MP2015AGJE-Z | MPS(芯源) | 1.215V~15V 100mA 24V | 参考设计 | |
| LDLN025M25R | ST(意法半导体) | 2.5V 250mA 5.5V | 参考设计 | |
| MP20051DQ-LF-Z | MPS(芯源) | 800mV~5V 1A 5.5V | 参考设计 |
开关电源转换芯片，效率高、输入范围宽，适合较大电流的电压转换。选型关注效率、开关频率、静态功耗、外围器件数量和封装。
集成电感和无源器件的模块化电源，即插即用，简化设计和布板。适合空间受限或希望缩短开发周期的节点。选型关注输出功率、效率、封装和温度范围。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| TPSM365R6V5RDNR | TI(德州仪器) | 降压型 600mA 3.6V~65V | 参考设计 | |
| TPSM365R3FRDNR | TI(德州仪器) | 3V至65V输入，同步降压转换器电源模块 | 参考设计 | |
| TPSM365R3RDNR | TI(德州仪器) | 3V至65V输入，同步降压转换器电源模块 | 参考设计 | |
| TPSM365R6RDNR | TI(德州仪器) | 3V至65V输入，同步降压转换器电源模块 | 参考设计 | |
| TPSM365R6FRDNR | TI(德州仪器) | 3V至65V输入、600mA/300mA、无负载静态电流4μA的同步降压转换器电源模块 | 参考设计 | |
| TPSM365R1RDNR | TI(德州仪器) | 降压型 3V~65V 3.3V 100mA | 参考设计 | |
| TPSM365R15FRDNR | TI(德州仪器) | 降压型 3V~65V 5V 150mA | 参考设计 | |
| TPSM365R6V3RDNR | TI(德州仪器) | 3V至65V输入，同步降压转换器电源模块 | 参考设计 | |
| TPSM365R15RDNR | TI(德州仪器) | 3V至65V、100mA和150mA宽Vn同步降压转换器电源模块 | 参考设计 | |
| TPSM365R1FRDNR | TI(德州仪器) | 降压型 3V~65V 1V~16V 100mA | 参考设计 | |
| TPSM861253RDXR | TI(德州仪器) | 3V至17V输入、1A同步降压模块 | 参考设计 |
负载开关、高边开关，用于节点通断控制、过流保护和上下电时序。选型关注导通电阻、耐压、限流能力和保护功能。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| PTPS482H85BQCHURQ1 | TI(德州仪器) | 48V,85mΩ汽车双路智能高端开关 | 参考设计 | |
| TPS48000QDGXRQ1 | TI(德州仪器) | 具有反极性保护、短路保护和诊断功能的汽车类低IQ高电平端驱动器 | 参考设计 | |
| TPS1HTC30AQPWPRQ1 | TI(德州仪器) | 单通道智能高侧电源开关，集成NMOS功率FET和电荷泵 | 参考设计 | |
| TPS22810DBVR | TI(德州仪器) | 2.7 - 18V 导通电阻负载开关，带热保护 | 参考设计 | |
| TPS22810DBVT | TI(德州仪器) | 2.7V - 18V、具有热保护的负载开关 | 参考设计 | |
| TPS22810TDBVRQ1 | TI(德州仪器) | 具有热保护功能的2.7V - 18V、低导通电阻负载开关 | 参考设计 | |
| BTS724G | Infineon(英飞凌) | BTS724G | 参考设计 |
多路电源管理芯片，集成多路DC-DC/LDO、时序控制和监控。支持I2C动态配置 + MTP量产固化双模式：开发阶段通过I2C实时调整输出电压和时序，量产阶段将参数固化到MTP中，上电后无需主控干预即可自主按序启动。不绑定特定处理器，适配多种节点。选型关注通道数、输出能力、配置灵活性和封装。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| RAA271082A4HNP#HA0 | RENESAS(瑞萨)/IDT | 降压型 4V~42V | 参考设计 | |
| RAA271082A4HNP#MA0 | RENESAS(瑞萨)/IDT | 降压型 4V~42V | 参考设计 | |
| RAA271082A4HNP#AA0 | RENESAS(瑞萨)/IDT | RAA271082A4HNP#AA0 | 参考设计 | |
| ISL78083ARZ-T7A | RENESAS(瑞萨)/IDT | 汽车摄像头电源管理IC，具备三个同步降压调节器和一个低压差线性调节器 | 参考设计 | |
| ISL78083ARZ | RENESAS(瑞萨)/IDT | ISL78083ARZ | 参考设计 | |
| ISL78083ARZ-T | RENESAS(瑞萨)/IDT | ISL78083ARZ T | 参考设计 | |
| TPS6521905RSMR | TI(德州仪器) | 用户可编程电源管理IC，带三个降压DC/DC转换器和四个LDO | 参考设计 | |
| TPS6521905WRHBRQ1 | TI(德州仪器) | 具有三个直流/直流降压转换器和四个LDO的用户可编程电源管理IC | 参考设计 | |
| TPS6521905RHBR | TI(德州仪器) | 电源管理IC，集成三个降压转换器和四个线性稳压器，适用于工业应用 | 参考设计 | |
| TPS65217CRSLR | TI(德州仪器) | 单芯片电源管理集成电路 | 参考设计 | |
| TPS65217DRSLR | TI(德州仪器) | 用于电池供电系统的单芯片PMIC | 参考设计 | |
| TPS65217BRSLR | TI(德州仪器) | TPS65217x 单芯片电源管理集成电路 | 参考设计 | |
| TPS65217CRSLT | TI(德州仪器) | 用于电池供电系统的单芯片PMIC | 参考设计 | |
| TPS65217ARSLR | TI(德州仪器) | 用于电池供电系统的单芯片PMIC | 参考设计 | |
| TPS65217ARSLT | TI(德州仪器) | 用于电池供电系统的单芯片PMIC | 参考设计 | |
| TPS65217DRSLT | TI(德州仪器) | 用于便携式设备和5V线路供电应用的单芯片电源管理IC，含线性电池充电器、双输入电源路径、降压转换器、LDO稳压器和升压转换器 | 参考设计 | |
| TPS652170RSLR | TI(德州仪器) | TPS652170RSLR | 参考设计 |
无电感电压转换芯片，用于倍压、反压或分压，适合小电流、低噪声场景。主要用于传感器偏置、运放负压和辅助电源生成。电机栅极驱动电荷泵通常已集成在栅极驱动器内部，无需独立选型。选型关注输出电流、纹波、效率和封装。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| LTC3255IMSE#PBF | ADI(亚德诺) | 宽输入电压范围、故障保护的50mA降压电荷泵 | 参考设计 | |
| LTC3255EMSE#PBF | ADI(亚德诺) | 宽输入电压范围、故障保护的50mA降压电荷泵 | 参考设计 | |
| LTC3255EMSE#TRPBF | ADI(亚德诺) | 宽输入电压范围、故障保护的50mA降压电荷泵 | 参考设计 | |
| LTC3255HMSE#PBF | ADI(亚德诺) | 宽输入电压范围、故障保护的50mA降压电荷泵 | 参考设计 | |
| LTC3255HMSE#TRPBF | ADI(亚德诺) | 宽输入电压范围、故障保护的50mA降压电荷泵 | 参考设计 | |
| LTC3255IMSE#TRPBF | ADI(亚德诺) | 宽输入电压范围、故障保护的50mA降压电荷泵 | 参考设计 | |
| LTC3255MPMSE#PBF | ADI(亚德诺) | 宽输入电压范围、故障保护的50mA降压电荷泵 | 参考设计 | |
| LTC3255MPMSE#TRPBF | ADI(亚德诺) | 宽输入电压范围、故障保护的50mA降压电荷泵 | 参考设计 | |
| TPS60403DBVR | TI(德州仪器) | 60-mA非稳压电荷泵电压反相器 | 参考设计 | |
| TPS60403QDBVRQ1 | TI(德州仪器) | 60-mA电荷泵电压反相器 | 参考设计 | |
| TPS60403DBVT | TI(德州仪器) | 非稳压60mA电荷泵电压逆变器 | 参考设计 | |
| TPS60800QDRLRQ1 | TI(德州仪器) | TPS60800QDRLRQ1 | 参考设计 | |
| TP7660H | TOPPOWER(南京拓微) | 电荷泵电压反转器 | 参考设计 | |
| SGM3209YS8G/TR | SGMICRO(圣邦微) | 高压电荷泵式 DC/DC 转换器 | 参考设计 |
