芯片简介

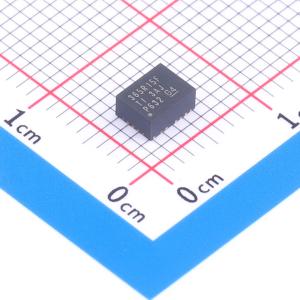

TPSM365R1和TPSM365R15是65V、100mA/150mA同步直流/直流降压电源模块，在紧凑且易于使用的3.5mm×4.5mm×2mm11引脚QFN封装中整合了功率MOSFET、集成电感器和自举电容器。小型HotRod™QFN封装技术可提高热性能，因而能够降低EMI。该器件在空载时具有4μA的超低运行IQ（24VIN至3.3VVOUT）。TPSM365R1x支持3.3V和5V固定输出电压，以及1V至16V可调节输出电压。TPSM365R1x采用具有内部补偿的峰值电流模式控制架构，用于维持稳定运行和超小的输出电容。通过RT引脚与地之间的电阻器，可将开关频率编程为在200kHz至2.2MHz的宽范围内的任意所需点运行。借助精密EN/UVLO功能，可对器件启动和关断进行精确控制。附带内置干扰滤波器和延迟释放功能的PGOOD标志可提供系统状态的真实指示，免去了使用外部电压监控器的麻烦。TPSM365R1x紧凑的设计尺寸和丰富的功能集简化了各种工业应用的实施。
商品特性：
- 集成 MOSFET、电感器和控制器的多功能同步直流/直流降压模块
- 3V 至 65V 的宽输入电压范围
- 支持高达 70V 的输入瞬态电压
- 工作结温范围为 -40℃ 至 +125℃
- 封装尺寸为 4.5mm × 3.5mm × 2mm 的超模压塑料封装
- 使用 RT 引脚可在 200kHz 至 2.2MHz 范围内调节开关频率
- 针对超低 EMI 要求进行优化
- 假随机展频可降低峰值发射
- 轻负载下可通过 MODE/SYNC 引脚选择 FPWM 模式，提供恒定频率
- 可通过 MODE/SYNC 引脚实现频率同步
- 符合 CISPR11 B 类要求
- 设计用于可扩展的工业电源
- 具备固有保护特性，可实现稳健设计
- 集成精密使能输入和开漏 PGOOD 指示器（用于控制、时序和 VIN UVLO）
- 具备过流保护和热关断保护
应用领域：
- 工厂自动化
- 楼宇自动化
- 电器
- 4-20mA 环路设计
