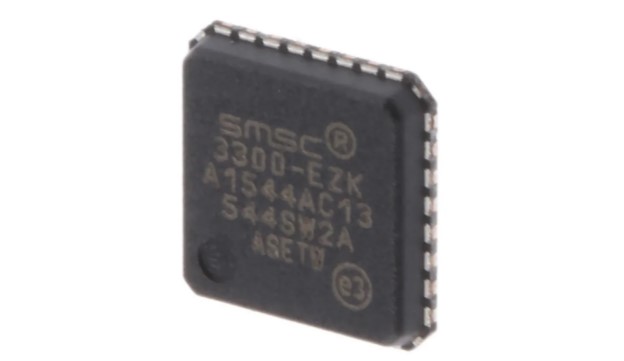

USB3300-EZK

USB3300-EZK是一款工业温度高速USB物理层收发器(PHY)芯片，具有低引脚数接口(ULPI)，可连接到符合ULPI的链路层.ULPI接口将UTMI+接口从54针减少到12针，通过链路与PHY之间的带内信令和状态字节传输方法.该PHY是根据ULPI接口开始设计.此设计中不使用UTMI到ULPI包，提供一条无缝ULPI到Link连接.PHY具有低延迟发送与接收时间.Microchip的低延迟高速和全速接收器提供重新使用现有UTMI链接和简单包将UTMI转换为ULPI的选项.

USB-IF高速认证，符合Universal Serial Bus Specification Rev.2.0

接口符合ULPI Specification Revision 1.1，8位模式

行业标准ULPI将54 UTMI+信号转换为标准12针连接控制器接口

54.7mA未配置电流(典型值)，非常适合用于总线供电的应用

83?A暂停模式电流(典型值)，非常适合电池供电应用

闩锁性能超过150mA，符合EIA/JESD 78，Class II

±8kV HBM的静电保护等级，无需外部保护器件

集成保护，可承受IEC61000-4-2静电测试(±8kV接触与±15kV空气)

支持FS Pre-amble用于FS集线器带LS设备(UTMI+3级)

支持HS SOF与LS Keep-alive脉冲

可支持可选On-The-Go协议，On-The-Go supplement rev 1.0a中详细说明

支持OTG主控协商协议(HNP)与会话请求协议(SRP)

允许主机关闭VBUS，以节省OTG应用中的电池耗电

支持OTG监测VBUS电平，使用内部比较器

可支持外部VBUS或故障监视器

低延迟高速接收器，允许使用传统UTMI链路，ULPI包

集成上拉电阻在STP，用于连接，实现可靠的链路/PHY启动通过SLOW链路

内部1.8V稳压器，允许从3.3V单电源供电

内部短路保护ID，DP与DM线路至VBUS或接地线

集成24MHz晶体振荡器支持晶振运行或24MHz外部时钟输入

应用

消费电子产品，便携式器材，传感与仪器，计算机和计算机周边
