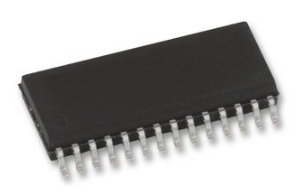

PIC16F1516-I/SO
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位，MCU微控制单元，闪存，PIC16，20 MHz，14 KB，512 Byte，28引脚
- 英文描述MCU 8-bit PIC RISC 14KB Flash 3.3V/5V Automotive 28-Pin SOIC W Tube
- 数据手册PIC16F1516-I/SO数据手册Datasheet PDF
- 在线购买
PIC16F1516-I/SO概述
PIC16F1516-I/SO是增强型中档PIC16系列8位功能强大（200纳秒指令执行），但基于CMOS闪存的易于编程的单片机具有强大的PIC®（RISC）架构。该产品具有公认的中端x14架构的所有优点，并具有标准化的功能，包括14kB的可寻址程序存储器大小，512bytes的数据存储器大小，25个通用I/O引脚和17通道10位模拟-到数字（A/D）转换器。该器件的最大工作频率为20MHz，工作电压范围为1.8至5.5V。
49条（14位宽）简单易学的说明
16级硬件堆栈
2个（16位）文件选择寄存器
具有内容保存功能的硬件中断处理
32kHz至16MHz内部振荡器
可编程欠压复位（BOR）
上电复位（POR）
内部参考电压（带隙）
两个8位数字计时器
1个16位数字计时器
2个捕获/比较/PWM（CCP）
在线串行编程?（ICSP?）
应用
工业，车用，消费电子产品，电机驱动与控制，照明，医用，安全
49条（14位宽）简单易学的说明
16级硬件堆栈
2个（16位）文件选择寄存器
具有内容保存功能的硬件中断处理
32kHz至16MHz内部振荡器
可编程欠压复位（BOR）
上电复位（POR）
内部参考电压（带隙）
两个8位数字计时器
1个16位数字计时器
2个捕获/比较/PWM（CCP）
在线串行编程?（ICSP?）
应用
工业，车用，消费电子产品，电机驱动与控制，照明，医用，安全
PIC16F1516-I/SO中文参数
| 系列名称 | PIC16F | 最高工作温度 | +85 °C |
| 封装类型 | SOIC | 长度 | 17.9mm |
| 安装类型 | 表面贴装 | 模数转换器 | 17 x 10 位 |
| 引脚数目 | 28 | 模数转换器分辨率 | 10Bit |
| 装置核芯 | PIC | 宽度 | 7.5mm |
| 数据总线宽度 | 8Bit | PWM通道 | 2 |
| 程序存储器大小 | 14 kB | 计时器分辨率 | 8Bit |
| 最大频率 | 20MHz | 高度 | 2.35mm |
| 内存大小 | 512 B | I2C通道数目 | 1 |
| PWM单元数目 | 1 | 计时器数目 | 2 |
| 模数转换器通道 | 17 | 程序存储器类型 | 闪存 |
| SPI通道数目 | 1 | 脉冲宽度调制 | 1（2 通道） |
| 典型工作电源电压 | 2.3 → 5.5 V | 尺寸 | 17.9 x 7.5 x 2.35mm |
| 最低工作温度 | -40 °C | 计时器 | 2 x 8 位 |
| 指令集结构 | RISC | USART 通道数量 | 1 |
| 模数转换器单元数目 | 1 |

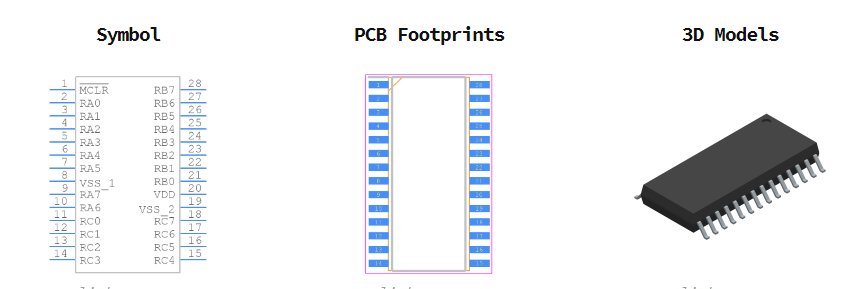

PIC16F1516-I/SO引脚图
