TL431ACDBZR
- 厂商名称TI德州仪器
- 元件分类电压基准芯片
- 中文描述电压基准，并联-可调，2.495V至36V，1％Ref，92ppm/°C，SOT-23-3
- 英文描述V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin SOT-23 T/R
- 数据手册TL431ACDBZR数据手册Datasheet PDF
- 在线购买
TL431ACDBZR概述
TL431系列可调分流调节器具有指定的热稳定性。可以通过两个外部电阻将输出电压设置为Vref（约2.5V）至36V之间的任何值。该器件的典型输出阻抗为0.2R。有源输出电路提供了非常尖锐的导通特性，从而使该器件成为许多应用中的齐纳二极管的极佳替代品，例如板载稳压，可调电源和开关电源。此外，低输出漂移与温度的关系可确保在整个温度范围内具有良好的稳定性。
低输出噪音
0.2R典型输出阻抗
1至100mA灌电流
绿色产品，无Sb/Br
应用
电源管理，车用，国防，军用与航空，商业
低输出噪音
0.2R典型输出阻抗
1至100mA灌电流
绿色产品，无Sb/Br
应用
电源管理，车用，国防，军用与航空，商业
TL431ACDBZR中文参数
| 标称电压 | 2.5 - 36V | 最大输出电压 | 36 V |
| 封装类型 | SOT-23 | 引脚数目 | 3 |
| 参考类型 | 可调整的 | 尺寸 | 2.92 x 1.3 x 1mm |
| 初始精确度 | ±1.0 % | 高度 | 1mm |
| 安装类型 | 表面贴装 | 宽度 | 1.3mm |
| 拓扑 | 并联 | 最高工作温度 | +70 °C |
| 最大输出电流 | 100mA | 长度 | 2.92mm |
| 最大输入电压 | 37 V | 最低工作温度 | 0 °C |
| 最小输出电压 | 2.5 V |

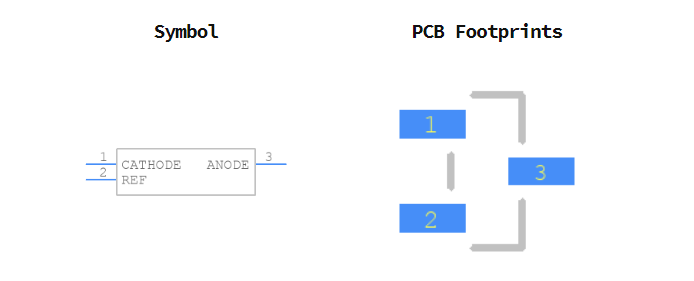

TL431ACDBZR引脚图
