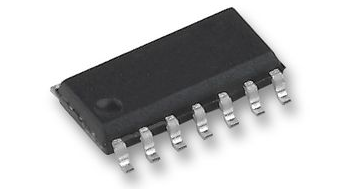

UC3842BDR2G
- 厂商名称ON安森美
- 元件分类PWM控制器
- 中文描述控制器，PWM，30V电源，250 kHz，1A输出，SOIC-14
- 英文描述Current Mode PWM Controller 1A 500kHz 14-Pin SOIC N T/R
- 数据手册UC3842BDR2G数据手册Datasheet PDF
- 在线购买
UC3842BDR2G概述
UC3842B为高性能固定频率电流模式控制器。此类器件专门针对离线和DC-DC转换器应用而设计，为设计人员提供了外部部件极少的成本高效方案。这些集成电路具有实现精确占空比控制的微调振荡器、温度补偿参考、高增益误差放大器、电流传感比较器和高电流图腾柱输出，适用于驱动功率MOSFET。还包括了保护功能，包括输入和参考欠电压锁闭且全部带有迟滞、按周期电流限制、可编程输出停滞时间和用于单脉冲计量的锁存。此类器件采用8引脚双列直插和表面贴装(SO-8)塑料封装以及14引脚塑料表面贴装(SO-14)封装。SO-14封装具有单独的电源和接地引脚用于图腾柱输出级。UCX842B的UVLO阈值为16 V（开）和10 V（关），适用于离线转换器。UCX843B针对UVLO阈值为8.5 V（开）和7.6 V（关）的低电压阈值而量身定制。
特性
用于精确频率控制的微调振荡器
振荡器频率保证在250 kHz
电流模式运行至500 kHz
自动前馈补偿
用于逐周期限流的锁存PWM
具有欠压锁定功能的内部调整基准
大电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流
提供无铅封装
特性
用于精确频率控制的微调振荡器
振荡器频率保证在250 kHz
电流模式运行至500 kHz
自动前馈补偿
用于逐周期限流的锁存PWM
具有欠压锁定功能的内部调整基准
大电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流
提供无铅封装
UC3842BDR2G中文参数
| 制造商: | ON Semiconductor | 输出电流: | 1A |
| 产品种类: | 开关控制器 | 最小工作温度: | 0 C |
| 拓扑结构: | Boost, Flyback, Forward | 最大工作温度: | + 70 C |
| 输出端数量: | 1 Output | 安装风格: | SMD/SMT |
| 开关频率: | 500 kHz | 封装 / 箱体: | SOIC-14 |
| 占空比 - 最大: | 0.96 | 下降时间: | 50 ns |
| 输出电压: | 4.9 V to 5.1 V | 工作电源电压: | 30 V |

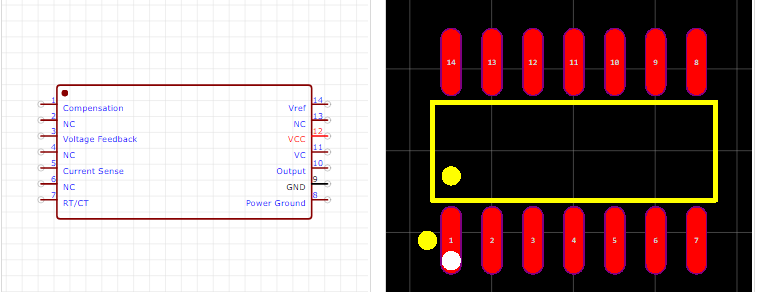

UC3842BDR2G引脚图
