TPS61040DBVR
- 厂商名称TI德州仪器
- 元件分类DCDC转换器
- 中文描述DCDC转换器，6 V输入，最大输出电压28 V，550mA最大输出，1.8→28 V输出，5引脚，SOT-23封装
- 英文描述28-V，400-mA Switch Boost Converter in SOT-23 for LCD and White LED Applications
- 数据手册TPS61040DBVR数据手册Datasheet PDF
- 在线购买
TPS61040DBVR概述
TPS61040DBVR是一款400mA开关高频升压转换器，专用于中小型LCD偏置电源和白色LED背光电源。该器件非常适合从双节NiMH/NiCd或单节锂离子电池产生高达28V的输出电压。该器件还可用于生成标准的3.3或5至12V电源转换。TPS61040以高达1MHz的开关频率工作。该频率允许使用陶瓷和钽输出电容器的小型外部组件。该器件具有内部400mA开关电流限制，可提供较低的输出电压纹波，并允许在功率较低的应用中使用尺寸较小的电感器。低静态电流（通常为28?A）以及优化的控制方案，
可调输出电压范围高达28V
400mA内部开关电流
28?A典型空载静态电流
1?A典型关断电流
内部软启动
绿色产品，无Sb/Br
应用
发光二极管照明，多媒体，成像，视频和目视，计算机和计算机周边，通信与网络，音频
可调输出电压范围高达28V
400mA内部开关电流
28?A典型空载静态电流
1?A典型关断电流
内部软启动
绿色产品，无Sb/Br
应用
发光二极管照明，多媒体，成像，视频和目视，计算机和计算机周边，通信与网络，音频
TPS61040DBVR中文参数
| 最小输出电压 | 1.8 V | 最高工作温度 | +85°C |
| 最大输出电压 | 28 V | 最低工作温度 | -40°C |
| 最小输入电压 | 1.8 V | 最高开关频率 | 1 MHz |
| 最大输入电压 | 6 V | 宽度 | 1.75mm |
| 最小输出电流 | 350mA | 开关调节器 | 是 |
| 最大输出电流 | 550mA | 负荷调节 | 0.15 %/mA |
| 转换器类型 | 升压 | 线路调节 | 0.05 %/V |
| 输出数目 | 1 | 尺寸 | 3.05 x 1.75 x 1.3mm |
| 输出类型 | 可调整的 | 效率 | 0.86 |
| 安装类型 | 表面贴装 | 高度 | 1.3mm |
| 封装类型 | SOT-23 | 长度 | 3.05mm |
| 引脚数目 | 5 |

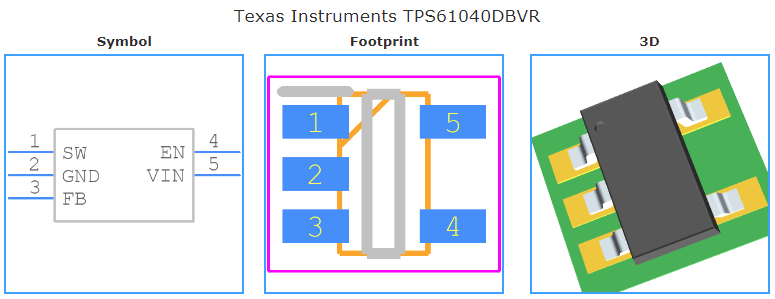

TPS61040DBVR引脚图
