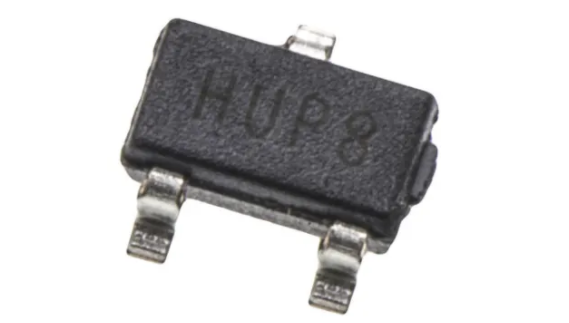

MCP1703T-3302E/CB
- 厂商名称Microchip
- 元件分类LDO线性稳压器
- 中文描述LDO调节器，3.3 V输出，250mA最大输出，SOT-23A封装
- 英文描述LDO Regulator Pos 3.3V 0.25A 3-Pin SOT-23A T/R
- 数据手册MCP1703T-3302E/CB数据手册Datasheet PDF
- 在线购买
MCP1703T-3302E/CB概述
MCP1703T-3302E/CB是采用3引脚SOT-23A封装的固定输出CMOS低压降（LDO）稳压器。输入工作范围规定为2.7V至16V，使其成为2至6个主电池供电应用，9V碱性和1或2节锂离子供电应用的理想选择。MCP1703的输出电压容差在+25°C时通常为±0.4％，在-40°C至+125°C工作温度范围内的最大值为±3％。在25°C时，线路调节典型值为±0.1％。仅使用1?F输出电容时，LDO输出稳定。陶瓷，钽或铝电解电容器均可用于输入和输出。过流限制和过热关断为任何应用提供了可靠的解决方案。
固定输出电压3.3V
2?A典型静态电流
250mA输出电流
250mA时低压降电压通常为625mV
稳定的1?F至22?F陶瓷输出电容
短路保护
工作结温范围为-40°C至125°C
应用
电源管理，便携式器材，消费电子产品
固定输出电压3.3V
2?A典型静态电流
250mA输出电流
250mA时低压降电压通常为625mV
稳定的1?F至22?F陶瓷输出电容
短路保护
工作结温范围为-40°C至125°C
应用
电源管理，便携式器材，消费电子产品
MCP1703T-3302E/CB中文参数
| 输出电压 | 3.3 V | 静态电流 | 0.002mA |
| 输出类型 | 固定 | 精确度 | ±2% |
| 封装类型 | SOT-23A | 最低工作温度 | -40 °C |
| 最大输出电流 | 250mA | 最高工作温度 | +125 °C |
| 安装类型 | 表面贴装 | 高度 | 1.3mm |
| 最小输入电压 | 2.7 V | 线路调节 | 0.1 %/V |
| 最大输入电压 | 16 V | 长度 | 3.1mm |
| 引脚数目 | 3 | 尺寸 | 3.1 x 1.8 x 1.3mm |
| 极性 | 正极 | 负荷调节 | 0.01 |
| 输出数目 | 1 | 宽度 | 1.8mm |

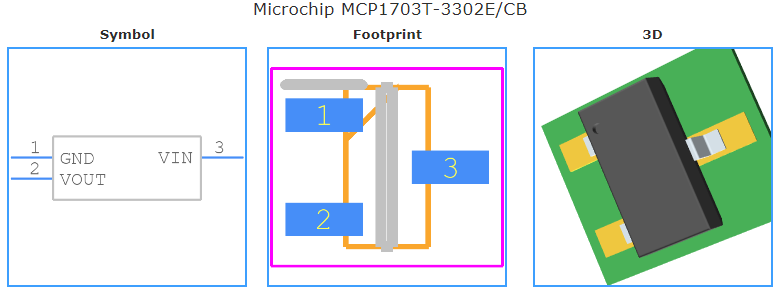

MCP1703T-3302E/CB引脚图
