TJA1042T/3/1J
- 厂商名称NXP
- 元件分类CAN芯片
- 中文描述具备待机模式的高速CAN收发器
- 英文描述CAN TRANSCEIVER，AEC-Q100，2MBPS，SOIC-8
- 数据手册TJA1042T/3/1J数据手册Datasheet PDF
- 在线购买
TJA1042T/3/1J概述
TJA1042是一款高速CAN收发器，可在控制器局域网(CAN)协议控制器和物理双线式CAN总线之间提供接口。该收发器专门设计用于汽车行业的高速CAN应用，可以为(微控制器中的)CAN协议控制器提供发送和接收差分信号的功能。
TJA1042属于恩智浦半导体的第三代高速CAN收发器，相比第一代和第二代器件，如TJA1040，有明显的改进。它改进了电磁兼容性(EMC)，并提高了静电放电(ESD)性能，同时还提供以下特性：
完全符合ISO 11898-2:2003和ISO 11898-5:2007标准
环路延迟对称时序可在CAN FD快速阶段以高达2Mbit/s的数据速率进行通信
适用于12V和24V系统
低电磁辐射(EME)和高电磁抗扰度(EMI)
TJA1042T上的SPLIT电压输出，用于稳定隐性总线电平
电源电压范围为4.5V至5.5V，待机模式下最大电源电流为5?A
最大输入电阻28Kohm
最大共模输入电容20pF
TJA1042属于恩智浦半导体的第三代高速CAN收发器，相比第一代和第二代器件，如TJA1040，有明显的改进。它改进了电磁兼容性(EMC)，并提高了静电放电(ESD)性能，同时还提供以下特性：
完全符合ISO 11898-2:2003和ISO 11898-5:2007标准
环路延迟对称时序可在CAN FD快速阶段以高达2Mbit/s的数据速率进行通信
适用于12V和24V系统
低电磁辐射(EME)和高电磁抗扰度(EMI)
TJA1042T上的SPLIT电压输出，用于稳定隐性总线电平
电源电压范围为4.5V至5.5V，待机模式下最大电源电流为5?A
最大输入电阻28Kohm
最大共模输入电容20pF
应用
汽车电子
混合动力汽车(HEV)应用
胎压监测系统(TPMS)
TJA1042T/3/1J中文参数
| 制造商: | NXP | 工作电源电流: | 80 mA |
| 产品种类: | CAN 接口集成电路 | 最小工作温度: | - 40 C |
| 安装风格: | SMD/SMT | 最大工作温度: | + 150 C |
| 封装 / 箱体: | SOIC-8 | 封装: | Reel |
| 系列: | TJA1042 | 封装: | Cut Tape |
| 类型: | High Speed | 商标: | NXP Semiconductors |
| 数据速率: | 5 Mb/s | 接口类型: | CAN |
| 激励器数量: | 1 Driver | 工作电源电压: | 4.5 V to 5.5 V |
| 接收机数量: | 1 Receiver | 产品: | CAN Transceivers |
| 电源电压-最大: | 5.5 V | 产品类型: | CAN Interface IC |
| 电源电压-最小: | 4.5 V | 传播延迟时间: | 90 ns |

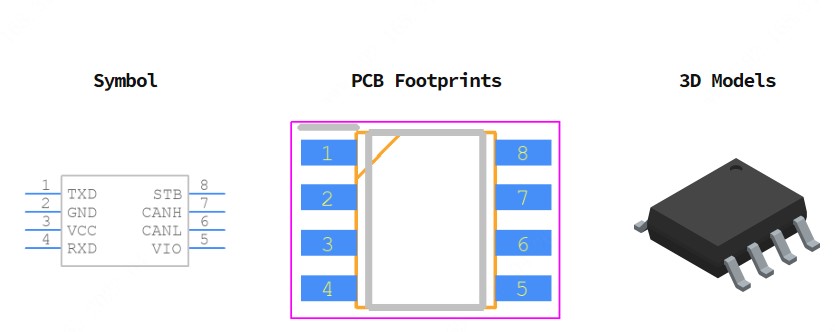

TJA1042T/3/1J引脚图
