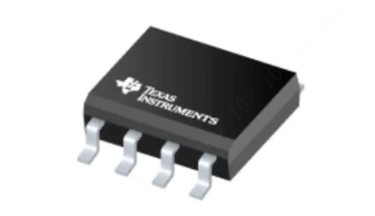

XTR115UA
- 厂商名称TI德州仪器
- 元件分类电流环路发送器
- 中文描述电流回路发送器，4-20mA输出，380kHz带宽，5V电压，8引脚，SOIC封装
- 英文描述IC，4-20mA current loop，2.5Vref，XTR115UA XTR115UA 4→20 mA Current Loop Transmitter 5V 8-Pin SOIC
- 数据手册XTR115UA数据手册Datasheet PDF
- 在线购买
XTR115UA概述
XTR115UA是一款电流环路变送器，旨在通过行业标准电流环路传输4至20mA模拟信号。它提供精确的电流缩放和输出电流限制功能。片上稳压器(5V)可用于为外部电路供电。精密片上VREF(2.5V)可用于偏移或激励传感器。电流返回引脚(IRET)可检测外部电路中使用的任何电流，以确保准确控制输出电流。XTR115是使用4至20mA电流传输的智能传感器的基本构建模块。外部晶体管Q1传导大部分满量程输出电流。在高回路电压(40V)和20mA输出电流的情况下，该晶体管的功耗可接近0.8W。
低静态电流(200?A)
用于外部电路的5V稳压器
用于传感器激励的2.5V VREF
低跨度误差(0.05%)
低非线性误差(0.003%)
绿色产品，不含Sb/Br
应用
信号处理，工业，自动化与过程控制，测试与测量
低静态电流(200?A)
用于外部电路的5V稳压器
用于传感器激励的2.5V VREF
低跨度误差(0.05%)
低非线性误差(0.003%)
绿色产品，不含Sb/Br
应用
信号处理，工业，自动化与过程控制，测试与测量
XTR115UA中文参数
| 静态电流 | 250?A | 稳压器电压 | 5V |
| 跨度误差 | 0.0005 | 封装类型 | SOIC |
| 带宽 | 380kHz | 引脚数目 | 8 |
| 输出电流 | 4 - 20mA |
XTR115UA引脚图
