SN74HC244PWR
- 厂商名称TI德州仪器
- 元件分类缓冲器
- 中文描述八缓冲器和线路驱动器,74HC系列,八通道,非反相极,TSSOP封装,20引脚,三态输出,CMOS输入
- 英文描述Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin TSSOP T/R
- 数据手册SN74HC244PWR数据手册Datasheet PDF
- 在线购买
SN74HC244PWR概述
SN74HC244PWR是八进制缓冲器和线路驱动器专为提高三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和密度而设计。SNx4HC244器件由两个4位缓冲器和驱动器组成，具有独立的输出使能(OE)输入。当OE为低电平时，器件将同相数据从A输入传递到Y输出。当OE为高电平时，输出处于高阻抗状态。
特性
2 V至6 V的宽工作电压范围
大电流输出驱动多达15个LSTTL负载
三态输出驱动总线或缓冲存储器地址寄存器
特性
2 V至6 V的宽工作电压范围
大电流输出驱动多达15个LSTTL负载
三态输出驱动总线或缓冲存储器地址寄存器
SN74HC244PWR中文参数
| 逻辑系列 | 74HC | 输入类型 | CMOS |
| 逻辑功能 | 缓冲器，线路驱动器 | 输出类型 | 三态 |
| 通道数目 | 8 | 极性 | 非反相 |
| IC 类型 | Octal Buffer & Line Driver | 封装类型 | TSSOP |
| 施密特触发器输入 | 否 | 引脚数目 | 20 |

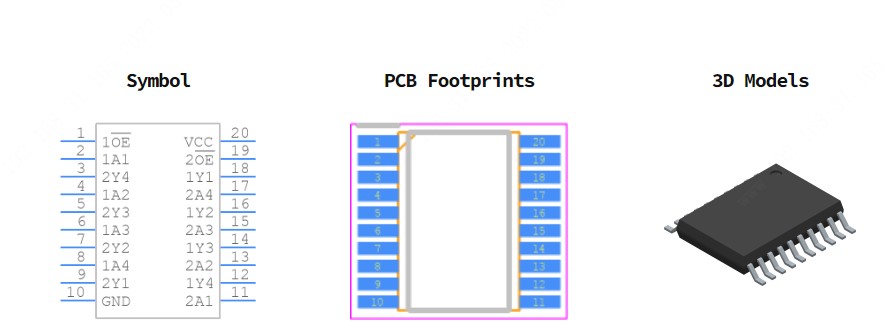

SN74HC244PWR引脚图
