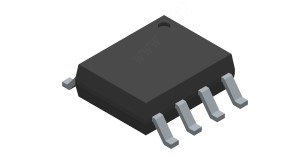

NCV7356D1R2G

NCV7356D1R2G是一款用于单线数据链路的物理层器件，能够使用多种具碰撞分解的载波感测多重存取(CSMA/CR)协议运行，如博世控制器区域网络(CAN)2.0版。此串行数据链路网络适用于不需要高速数据的应用，低速数据可在物理介质部件和微处理器和/或使用该网络的专用逻辑器件中实现成本降低。该网络应该能够以正常数据速率模式或高速数据下载模式运行，适用于组装生产线和服务数据传输运行。高速模式仅在总线连接板外服务节点时运行。此节点应提供实现更高速运行的临时总线电子负载。此类临时负载在不执行下载运行时应消除。正常通信的典型比特率为33 kbit/s，对于上述高速传输，推荐的典型比特率为83 kbit/s。NCV7356是根据单线CAN物理层规范GMW3089 V2.3设计的，支持很多附加功能，如欠压锁定、故障阻断输入信号超时、总线振铃时的输出间隔时间，以及极低睡眠模式电流。

特性

完全兼容J2411单线CAN规范

60 uA最大睡眠电流

支持100 kbps高速模式

工作电压范围5.0至27 V

40 kbps总线速度

选择性总线唤醒

3.3 V和5 V兼容逻辑输入

用于控制外部稳压器的抑制引脚

待机到睡眠模式超时

完全集成的接收器滤波器

失去接地保护

总线主导超时

欠压锁定

总线端子可防止短路和瞬变

应用

车载网络

工业网络

汽车

工业设备
