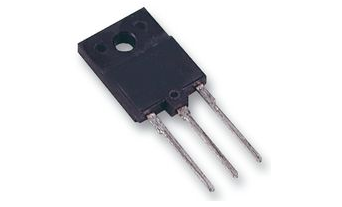

STFW3N150
- 厂商名称ST意法半导体
- 元件分类MOS管
- 中文描述MOSFET，MDmesh系列，N沟道，Si，Vds=1500 V，2.5 A，3引脚，TO-3PF封装
- 英文描述Trans MOSFET N-CH 1.5KV 2.5A 3-Pin(3+Tab)TO-3PF Tube
- 数据手册STFW3N150数据手册Datasheet PDF
- 在线购买
STFW3N150概述
采用3引脚TO-3PF封装的1500V，2.5A N通道PowerMESH?功率MOSFET
经过100％雪崩测试
固有电容和Qg最小
高速切换
完全隔离的TO-3PF塑料封装，爬电距离典型值为5.4mm
使用公司基于统一带材布局的MESHOVERLAY?工艺进行设计
适用于开关应用
经过100％雪崩测试
固有电容和Qg最小
高速切换
完全隔离的TO-3PF塑料封装，爬电距离典型值为5.4mm
使用公司基于统一带材布局的MESHOVERLAY?工艺进行设计
适用于开关应用
STFW3N150中文参数
| 通道类型 | N | 晶体管配置 | 单 |
| 最大连续漏极电流 | 2.5 A | 最大栅源电压 | -30 V、+30 V |
| 最大漏源电压 | 1500 V | 每片芯片元件数目 | 1 |
| 封装类型 | TO-3PF | 宽度 | 5.7mm |
| 安装类型 | 通孔 | 高度 | 26.7mm |
| 引脚数目 | 3 | 典型栅极电荷@Vgs | 29.3 nC @ 10 V |
| 最大漏源电阻值 | 9 Ω | 长度 | 15.7mm |
| 通道模式 | 增强 | 最高工作温度 | +150 °C |
| 最大栅阈值电压 | 5V | 系列 | MDmesh |
| 最小栅阈值电压 | 3V | 晶体管材料 | Si |
| 最大功率耗散 | 63 W | 最低工作温度 | -55 °C |
STFW3N150引脚图
