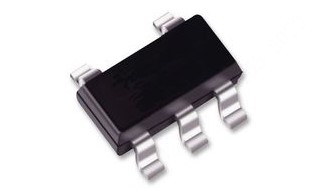

SN74AHCT1G04DBVR

厂商名称TI德州仪器
元件分类反相器
中文描述非门，74AHCT1G04，1输入，8 mA，4.5 V至5.5 V，SOT-23-5
英文描述Inverter 1-Element CMOS 5-Pin SOT-23 T/R
数据手册SN74AHCT1G04DBVR数据手册Datasheet PDF
在线购买

SN74AHCT1G04DBVR概述

SN74AHCT1G04DBVR是一个单逆变器门。设备执行布尔函数Y=A。该器件的工作电压范围为4.5至5.5V，输入兼容TTL电压。该器件在5V时具有7.5ns的最大tpd。

10?A最大ICC低功耗

±8mA输出驱动电压为5V

每个JESD 17的闩锁性能超过250mA

绿色产品，不含Sb/Br

应用

计算机和计算机周边，医用，电机驱动与控制，通信与网络

SN74AHCT1G04DBVR中文参数

逻辑功能	逆变器	封装类型	SOT-23
每片芯片元件数目	1	引脚数目	5
施密特触发器输入	否	逻辑系列	AHCT
最长传播延迟时间@最长CL	7.7 ns @ 5 V	尺寸	2.9 x 1.6 x 1.15mm
最大高电平输出电流	-8mA	最大工作电源电压	5.5 V
最大低电平输出电流	8mA	高度	1.15mm
安装类型	表面贴装

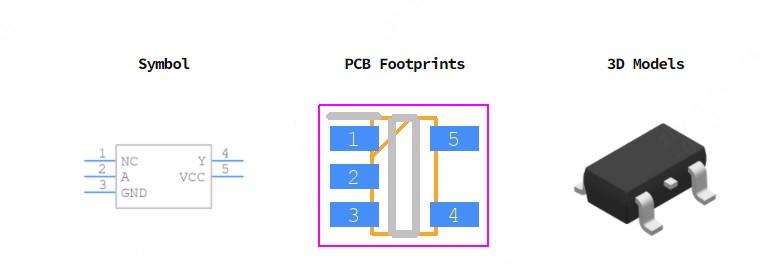

SN74AHCT1G04DBVR引脚图
