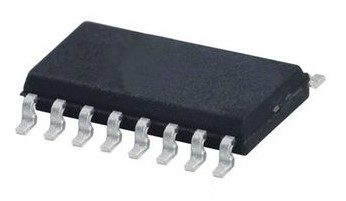

74HC138D,653

74HC138D是一款高速硅栅CMOS器件，与低功耗肖特基TTL(LSTTL)引脚兼容。74HC138D解码器接受三个二进制加权地址输入（A0、A1和A3），并在启用时提供8个互斥的低电平有效输出（Y0到Y7）。该器件具有三个使能输入：两个低电平有效（E1和E2）和一个高电平有效(E3)。每个输出都是高电平，除非E1和E2为低电平且E3为高电平。这种多重使能功能允许简单地并行扩展为1-of-32（5线到32线）解码器，只需四个74HC138D IC和一个逆变器。该器件可用作八输出解复用器，通过使用其中一个低电平有效使能输入作为数据输入，其余使能输入作为选通脉冲。将未使用的启用输入永久绑定到其适当的高电平或低电平有效状态。

解复用能力

多输入使能，易于扩展

符合JEDEC标准编号。7A

存储器芯片选择解码的理想选择

低电平有效互斥输出

HBM EIA/JESD22-A114-F超过2000V

MM EIA/JESD22-A115-A超过200V

应用

时钟与计时，消费电子产品，国防，军用与航空，嵌入式设计与开发，机器人
