SMDJ33CA
- 厂商名称Littelfuse
- 元件分类TVS二极管
- 中文描述TVS二极管，TRANSZORB SMCJ系列，双向，33 V，53.3 V，DO-214AB(SMC)，2引脚
- 英文描述Diode TVS Single Bi-Dir 33V 5KW 2-Pin SMC T/R
- 数据手册SMDJ33CA数据手册Datasheet PDF
- 在线购买
SMDJ33CA概述
SMDJ33CA是一种表面贴装瞬态电压抑制器(TVS)二极管，带有无铅哑光镀锡端子。瞬态电压抑制器(TVS)二极管是一种保护二极管，旨在保护电子电路免受瞬态和过压威胁，例如EFT（电快速瞬变）和ESD（静电放电）。TVS二极管是通常选择的硅雪崩器件，因为它们具有快速响应时间（低钳位电压）、低电容和低漏电流。TVS二极管可用于双向（双极）二极管电路配置。SMDJ系列专门设计用于保护敏感电子设备免受闪电和其他瞬态电压事件引起的电压瞬变的影响。
玻璃钝化芯片结
内置应力消除
优异的夹持能力
低增量浪涌电阻
1mA测试电流
56.3A最大峰值脉冲电流
应用
通信与网络，计算机和计算机周边，工业，消费电子产品
玻璃钝化芯片结
内置应力消除
优异的夹持能力
低增量浪涌电阻
1mA测试电流
56.3A最大峰值脉冲电流
应用
通信与网络，计算机和计算机周边，工业，消费电子产品
SMDJ33CA中文参数
| IHS 制造商 | LITTELFUSE INC | 最高工作温度 | 150 °C |
| 针数 | 2 | 最低工作温度 | -65 °C |
| Reach Compliance Code | not_compliant | 封装主体材料 | PLASTIC/EPOXY |
| 其他特性 | EXCELLENT CLAMPING CAPABILITY, UL RECOGNIZED | 封装形状 | RECTANGULAR |
| 最大击穿电压 | 40.6 V | 封装形式 | SMALL OUTLINE |
| 最小击穿电压 | 36.7 V | 峰值回流温度（摄氏度） | 26000.0% |
| 击穿电压标称值 | 38.65 V | 极性 | BIDIRECTIONAL |
| 最大钳位电压 | 53.3 V | 最大功率耗散 | 6.5 W |
| 配置 | SINGLE | 认证状态 | Not Qualified |
| 二极管元件材料 | SILICON | 参考标准 | IEC-61000-4-2; IEC-61000-4-4 |
| 二极管类型 | TRANS VOLTAGE SUPPRESSOR DIODE | 最大重复峰值反向电压 | 33 V |
| JEDEC-95代码 | DO-214AB | 子类别 | Transient Suppressors |
| JESD-30 代码 | R-PDSO-J2 | 表面贴装 | YES |
| JESD-609代码 | e3 | 技术 | AVALANCHE |
| 湿度敏感等级 | 1 | 端子面层 | Matte Tin (Sn) |
| 最大非重复峰值反向功率耗散 | 3000 W | 端子形式 | J BEND |
| 元件数量 | 1 | 端子位置 | DUAL |
| 端子数量 | 2 | 处于峰值回流温度下的最长时间 | 40 |

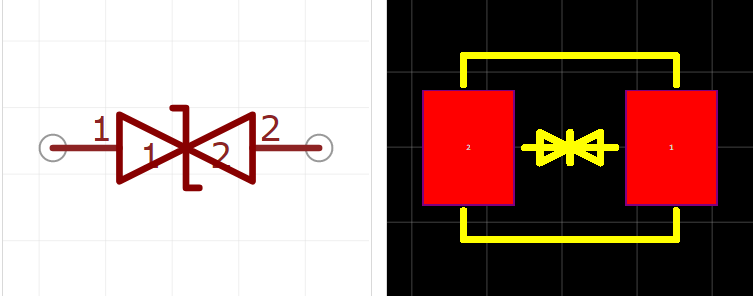

SMDJ33CA引脚图
