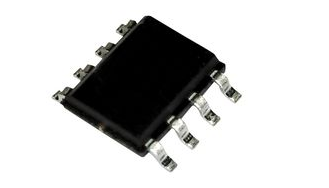

MC78L05ACDR2G
- 厂商名称ON安森美
- 元件分类线性稳压器
- 中文描述线性稳压器直流/直流转换器，10 V，30 V，5 V，100 mA，SOIC，8引脚
- 英文描述Standard Regulator Pos 5V 0.1A 8-Pin SOIC N T/R
- 数据手册MC78L05ACDR2G数据手册Datasheet PDF
- 在线购买
MC78L05ACDR2G概述
MC78L05ACDR2G是一款采用8引脚SOIC封装的固定输出正电压稳压器。这种廉价、易于使用的设备适用于需要高达100mA的稳压电源的多种应用。与更高功率的MC7800和MC78M00系列设备一样，该稳压器具有内部短路电流限制和内部热关断功能，使其非常坚固耐用。在许多应用中，MC78L05A器件不需要外部组件。由于显着降低了输出阻抗和静态电流，因此该器件比传统的齐纳二极管-电阻器组合具有显着的性能优势。
5V固定输出电压
TJ=+25°C时1.7VDC的压差
最大输入电压30V
55mV的线路调节（7VDC<=VI<=20VDC，TJ=+25°C，IO=40mA）
负载调节率为11mV（TJ=+25°C，1mA<=IO<=100mA）
输入偏置电流为3.8mA(TJ=+25°C)
TA=+25°C、10Hz<=f<=100KHz时，输出噪声电压为40?V
49dB纹波抑制（IO=40mA，f=120Hz，8<=VI<=18V，TJ=+25°C）
工作温度范围为0°至+125°C
应用
电源管理
5V固定输出电压
TJ=+25°C时1.7VDC的压差
最大输入电压30V
55mV的线路调节（7VDC<=VI<=20VDC，TJ=+25°C，IO=40mA）
负载调节率为11mV（TJ=+25°C，1mA<=IO<=100mA）
输入偏置电流为3.8mA(TJ=+25°C)
TA=+25°C、10Hz<=f<=100KHz时，输出噪声电压为40?V
49dB纹波抑制（IO=40mA，f=120Hz，8<=VI<=18V，TJ=+25°C）
工作温度范围为0°至+125°C
应用
电源管理
MC78L05ACDR2G中文参数
| 调节器类型 | 线性电压 | 引脚数目 | 8 |
| 最大输出电流 | 100mA | 输出类型 | 固定 |
| 输出电压 | 5 V | 尺寸 | 5 x 4 x 1.5mm |
| 输出数目 | 1 | 高度 | 1.5mm |
| 线路调节 | 150 mV | 最低工作温度 | 0 °C |
| 负荷调节 | 60 mV | 长度 | 5mm |
| 极性 | 正极 | 最大输入电压 | 30 V |
| 安装类型 | 表面贴装 | 宽度 | 4mm |
| 封装类型 | SOIC | 最高工作温度 | +125 °C |

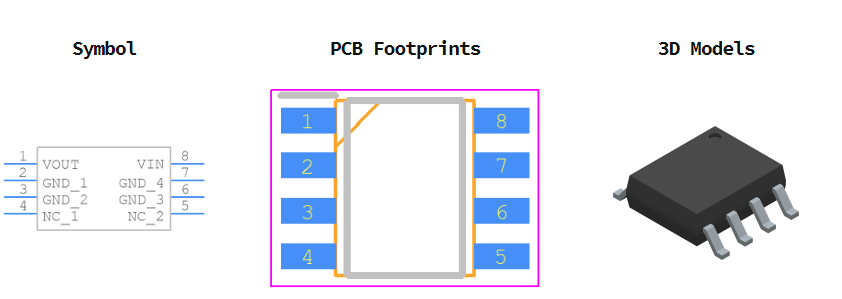

MC78L05ACDR2G引脚图
