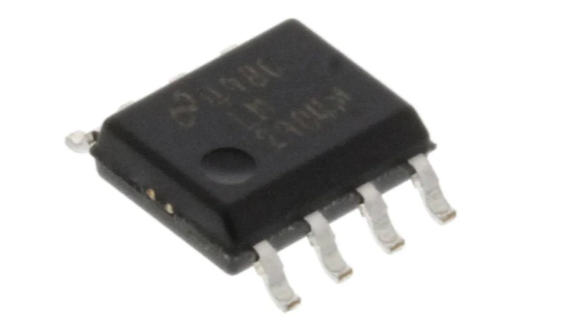

LM2904M/NOPB
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器，2个放大器，1 MHz，0.1 V/?s，3V至26V，SOIC，8引脚
- 英文描述Op Amp Dual GP±13V/26V 8-Pin SOIC Tube
- 数据手册LM2904M/NOPB数据手册Datasheet PDF
- 在线购买
LM2904M/NOPB概述
LM2904M/NOPB是一款双路低功耗高增益内部频率补偿运算放大器，专门设计用于在宽电压范围内使用单电源供电。也可以使用分离式电源运行，并且低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益块和所有传统的运算放大器电路，现在可以更轻松地在单电源系统中实现。
单位增益的内部频率补偿
输入共模电压范围包括地
差分输入电压范围等于电源电压
大输出电压摆幅
单位增益交叉频率经过温度补偿
输入偏置电流也经过温度补偿
两个内部补偿运算放大器
允许在GND附近直接感应，VOUT也连接到GND
兼容所有形式的逻辑
适合电池操作的耗电量
极低的电源电流消耗(500?A)-基本上独立于电源电压
2mV低输入失调电压
100dB大直流电压增益
应用
信号处理
单位增益的内部频率补偿
输入共模电压范围包括地
差分输入电压范围等于电源电压
大输出电压摆幅
单位增益交叉频率经过温度补偿
输入偏置电流也经过温度补偿
两个内部补偿运算放大器
允许在GND附近直接感应，VOUT也连接到GND
兼容所有形式的逻辑
适合电池操作的耗电量
极低的电源电流消耗(500?A)-基本上独立于电源电压
2mV低输入失调电压
100dB大直流电压增益
应用
信号处理
LM2904M/NOPB中文参数
| 放大器类型 | 精确 | 最低工作温度 | -40°C |
| 安装类型 | 表面贴装 | 最高工作温度 | +85°C |
| 封装类型 | SOIC | 高度 | 1.45mm |
| 电源类型 | 双，单 | 轨对轨 | 无 |
| 每片芯片通道数目 | 2 | 典型输入电压噪声密度 | 40nV/√Hz |
| 引脚数目 | 8 | 尺寸 | 4.9 x 3.9 x 1.45mm |
| 典型单电源电压 | 5 → 24 V | 长度 | 4.9mm |
| 典型增加带宽产品 | 1MHz | 典型电压增益 | 100 dB |
| 典型双电源电压 | ±12 V, ±3 V, ±5 V, ±9 V | 宽度 | 3.9mm |
| 典型转换速率 | 0.1V/?s |

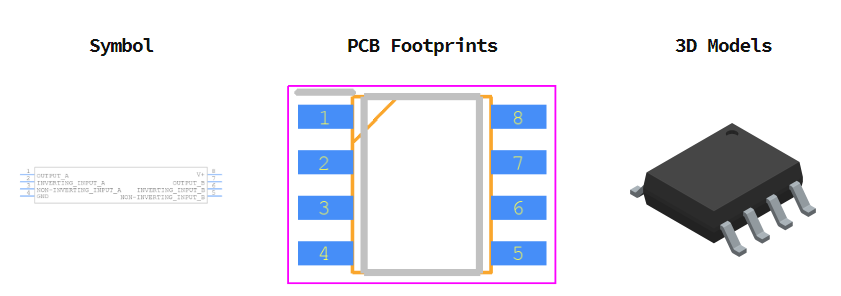

LM2904M/NOPB引脚图
