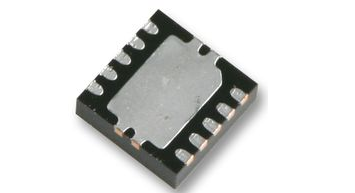

TPS63060DSCR
- 厂商名称TI德州仪器
- 元件分类DCDC电源芯片
- 中文描述DC-DC开关降压-升压稳压器，可调节，2.5V-12V输入，2.5V-8V输出，2A输出，SON-10
- 英文描述2.5V to 12V input voltage，93%Efficient，2.25A Switch Current Limit，Buck-Boost Converter<br /> <div> <br /> </div>
- 数据手册TPS63060DSCR数据手册Datasheet PDF
- 在线购买
TPS63060DSCR概述
TPS63060DSCR是一款具有2A开关电流的高输入电压降压-升压转换器，可为由三节至六节碱性、镍镉或镍氢电池或单节或双节锂电池供电的产品提供电源解决方案-离子或锂聚合物电池。使用双节锂离子或锂聚合物电池时，输出电流可高达2A，并将其放电至5V或更低。降压-升压转换器基于固定频率、脉宽调制(PWM)控制器，使用同步整流来获得最大效率。在低负载电流时，转换器进入省电模式以在宽负载电流范围内保持高效率。可以禁用省电模式，强制转换器以固定开关频率运行。开关中的最大平均电流限制为典型值2.25A。
高达93%的效率
5V时为2A（降压模式，VIN<10V），5V时为1.3A（升压模式，VIN>4V）输出电流
降压和升压模式之间的自动转换
<30?A典型器件静态电流
2.5至8V的固定和可调输出电压选项
省电模式可在低输出功率下提高效率
强制固定频率运行在2.4MHz和同步可能
电源良好输出
升降压重叠控制
停机期间负载断开
过温保护
过压保护
绿色产品，不含Sb/Br
应用
电源管理，便携式器材，消费电子产品，计算机和计算机周边，工业，计量，计量，发光二极管照明
高达93%的效率
5V时为2A（降压模式，VIN<10V），5V时为1.3A（升压模式，VIN>4V）输出电流
降压和升压模式之间的自动转换
<30?A典型器件静态电流
2.5至8V的固定和可调输出电压选项
省电模式可在低输出功率下提高效率
强制固定频率运行在2.4MHz和同步可能
电源良好输出
升降压重叠控制
停机期间负载断开
过温保护
过压保护
绿色产品，不含Sb/Br
应用
电源管理，便携式器材，消费电子产品，计算机和计算机周边，工业，计量，计量，发光二极管照明
TPS63060DSCR中文参数
| 制造商: | Texas Instruments | 最大输入电压: | 12 V |
| 产品种类: | 开关稳压器 | 最小输入电压: | 2.5 V |
| 安装风格: | SMD/SMT | 静态电流: | 30 uA |
| 封装 / 箱体: | WSON-10 | 开关频率: | 2.4 MHz |
| 拓扑结构: | Boost, Buck | 最小工作温度: | - 40 C |
| 输出电压: | 2.5 V to 8 V | 最大工作温度: | + 85 C |
| 输出电流: | 2.25 A | 系列: | TPS63060 |
| 输出端数量: | 1 Output | 输入电压: | 2.5 V to 12 V |

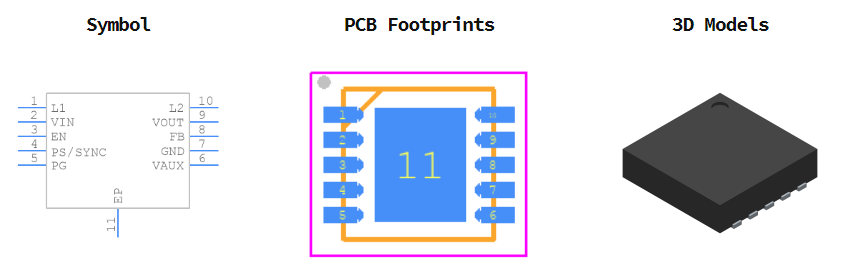

TPS63060DSCR引脚图
