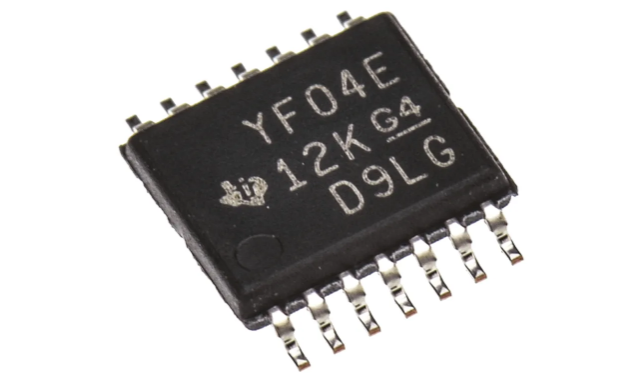

TXS0104EPWR
- 厂商名称TI德州仪器
- 元件分类电平转换器
- 中文描述电压转换器，4输入，50 mA，4.6 ns，1.65 V至5.5 V，TSSOP-14
- 英文描述Voltage Level Translator 4-CH Bidirectional 14-Pin TSSOP T/R
- 数据手册TXS0104EPWR数据手册Datasheet PDF
- 在线购买
TXS0104EPWR概述
TXS0104EPWR是一款4位双向电压电平转换器，适用于漏极开路和推挽应用。该同相转换器使用两个独立的可配置电源轨。A端口旨在跟踪VCCA，并接受1.65至3.6V的任何电源电压。VCCA必须小于或等于VCCB。B端口旨在跟踪VCCB，并接受2.3至5.5V的任何电源电压。这允许在1.2、1.5、1.8、2.5、3.3和5V电压节点中的任何一个之间进行通用的低压双向转换。当输出使能（OE）输入为低电平时，所有输出均置于高阻抗状态。TXS0104E的设计使OE输入电路由VCCA提供。为确保上电或掉电期间的高阻抗状态，OE应通过下拉电阻连接至GND。
无需方向控制信号
最大数据速率（24Mbps（推拉），2Mbps（开漏））
A端口为1.65至3.6V，B端口为2.3至5.5V（VCCA<=VCCB）
无需电源排序，VCCA或VCCB可以先进行斜坡处理
闩锁性能超过JESD 78 II类的100mA
绿色产品，无Sb/Br
应用
通信与网络，便携式器材，消费电子产品，计算机和计算机周边
无需方向控制信号
最大数据速率（24Mbps（推拉），2Mbps（开漏））
A端口为1.65至3.6V，B端口为2.3至5.5V（VCCA<=VCCB）
无需电源排序，VCCA或VCCB可以先进行斜坡处理
闩锁性能超过JESD 78 II类的100mA
绿色产品，无Sb/Br
应用
通信与网络，便携式器材，消费电子产品，计算机和计算机周边
TXS0104EPWR中文参数
| 安装类型 | 表面贴装 | 最大高电平输出电流 | -0.02mA |
| 封装类型 | TSSOP | 最长传播延迟时间@最长CL | 260 ns @ 2.5 V |
| 输出类型 | 漏极开路 | 最大工作电源电压 | 3.6 V，5.5 V |
| 引脚数目 | 14 | 最高工作温度 | +85 °C |
| 尺寸 | 5 x 4.4 x 1.15mm | 最小工作电源电压 | 1.65 V，2.3 V |
| 逻辑功能 | 电平转换器 | 最低工作温度 | -40 °C |
| 最大低电平输出电流 | 1mA |

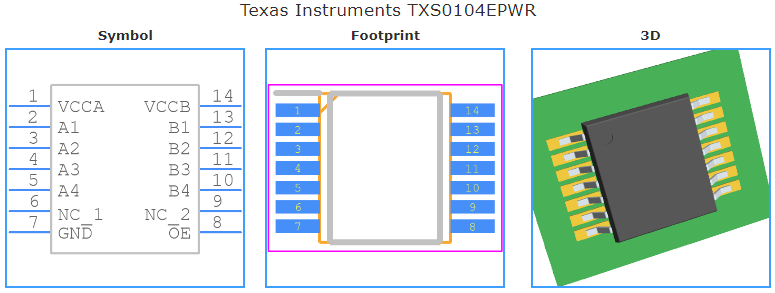

TXS0104EPWR引脚图
