一、红外热成像系统对高稳定性时钟的核心需求
红外热成像系统主要由红外探测器、信号处理单元（MCU/ISP/FPGA）、存储显示模块及通信接口组成。
系统时钟信号作为全局基准，其稳定性直接影响整机性能和可靠性，主要体现在：

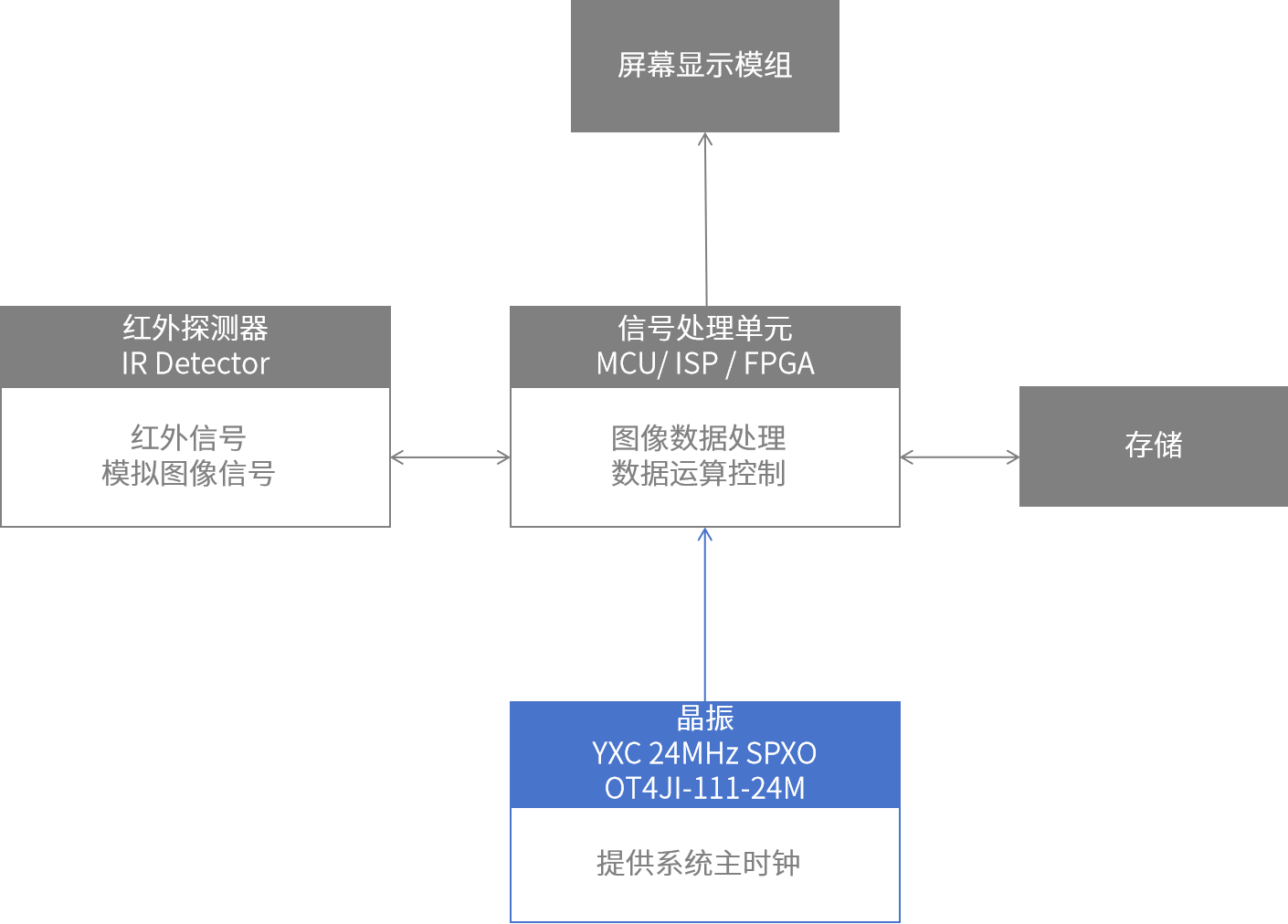

图：红外热成像仪器典型框图
- 成像质量：时钟抖动（Jitter）会引发采样相位偏差，增大图像固定模式噪声（FPN），影响测温精度与图像清晰度。
- 系统同步与帧率：时钟不稳定会导致数据处理错位、帧率波动及算法同步失效，影响系统实时性。
- 高速接口可靠性：USB、MIPI等高速接口对时钟相位噪声要求严格，稳定时钟是降低传输误码率、保证接口可靠性的基础。
二、24MHz晶振：红外芯片平台的常用频点选择依据
24.000MHz是主流红外SoC及探测器方案中最常用的参考频率，适配性良好，可提升研发效率并降低设计成本：
- 简化时钟树设计：通过芯片内部 PLL 可生成 12MHz、48MHz 等外设所需主频，减少外围频率转换器件，降低 PCB 布局复杂度。
- 提升研发效率：主流红外芯片的 SDK 与参考设计通常以 24MHz 为基准频率，选用该频点可规避时序偏移风险，加快研发及量产周期。

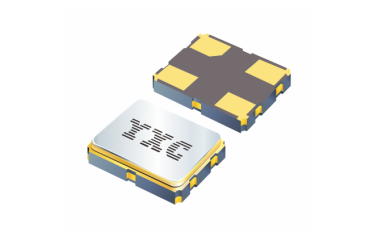

三、选型推荐：YXC 24MHz 2016封装 SPXO（OT4EL89CJI-111YLC-24M）
针对红外设备的小型化及工业级应用需求，推荐选用YXC YSO110TR系列 OT4EL89CJI-111YLC-24M。该器件采用2016封装（2.0×1.6mm）、主频24MHz，具备高频稳定性和工业级温度特性，可深度适配主流红外SoC及探测器方案。核心参数如下：
| 参数 | 规格 | 优势 |
| 中心频率 | 24.000MHz | 适配主流红外SoC及探测器 |
| 封装尺寸 | 2016（2.0×1.6mm） | 满足便携设备紧凑布局，适配小型化PCB设计 |
| 工作电压 | 1.8V-3.3V | 兼容多种IO电平 |
| 工作温度 | -40℃ ~ +85℃ | 工业级标准，适配户外严酷环境 |
| 频率稳定度 | ±30ppm | 保障全温范围内的测温精度与成像稳定性 |
| RMS抖动 | 0.7ps（12kHz–20MHz） | 低相位噪声，抑制图像噪点，提升测温精度和成像对比度 |
应用亮点：
- PCB布局灵活：2016 封装 SPXO 有源晶振设计，无需外部匹配电容，简化 PCB 布局，降低噪声干扰。
- 抗干扰能力强：标准 CMOS 电平输出，驱动能力充足，信号波形稳定，满足工业级可靠性要求。
- 全温可靠性：出厂经过频率调校及温度测试，确保在全温范围内稳定起振，有效降低温漂导致的频偏或停振风险。
- 优化成像效果：RMS 抖动 ≤0.7ps（12kHz–20MHz），极低相位噪声，有效抑制图像噪点，提高测温精度和成像对比度。
四、结论
对红外热成像仪而言，选用 YXC OT4EL89CJI-111YLC-24M（2016 封装工业级 SPXO），可优化PCB设计，提升成像稳定性与可靠性，满足大规模量产的工程要求。

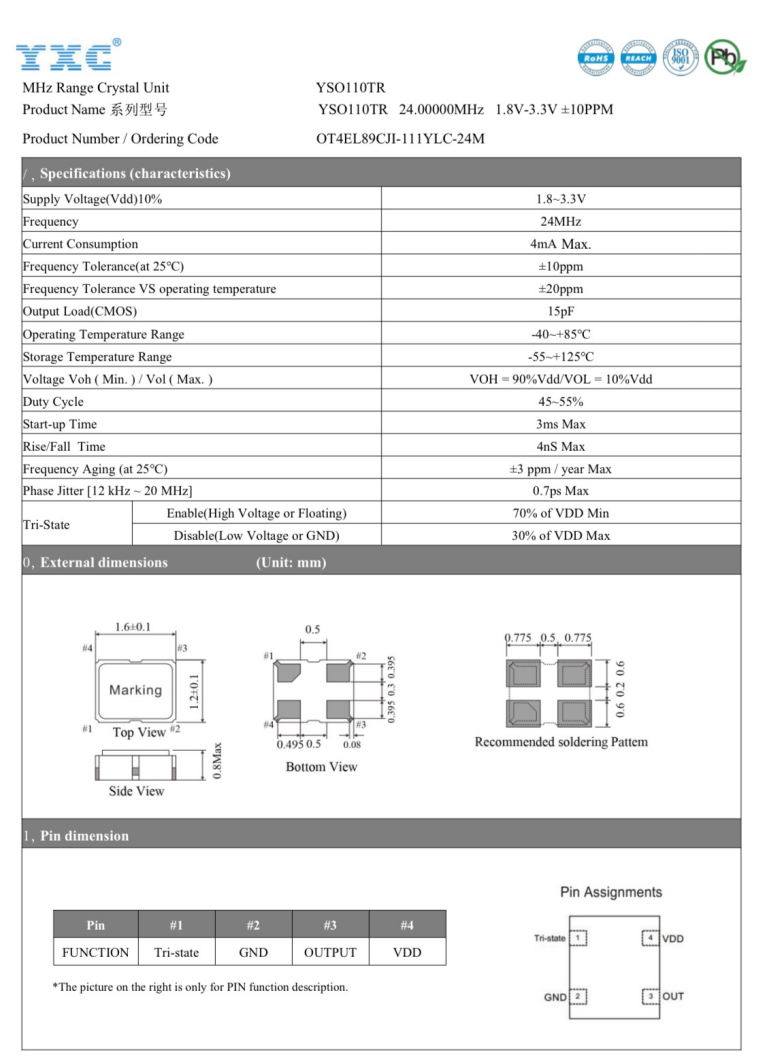

OT4EL89CJI-111YLC-24M详细规格参数
