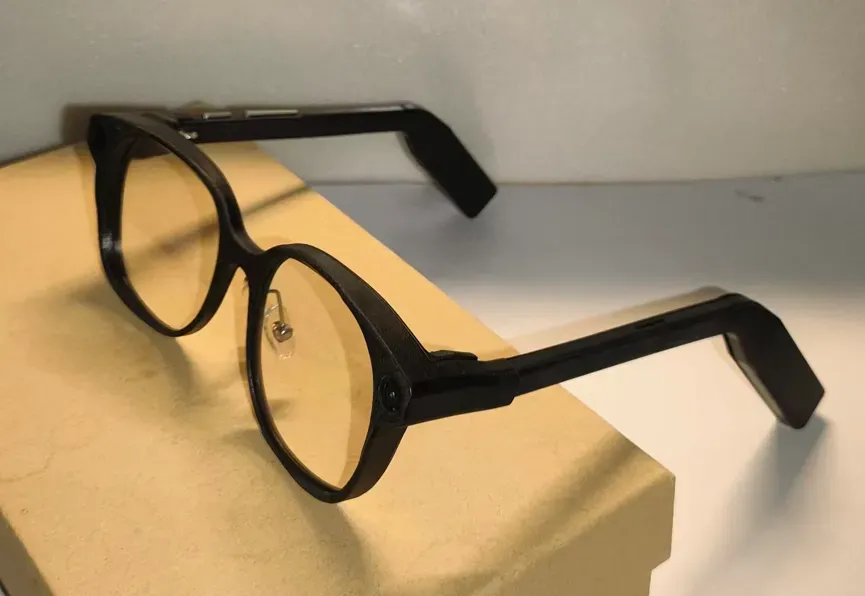

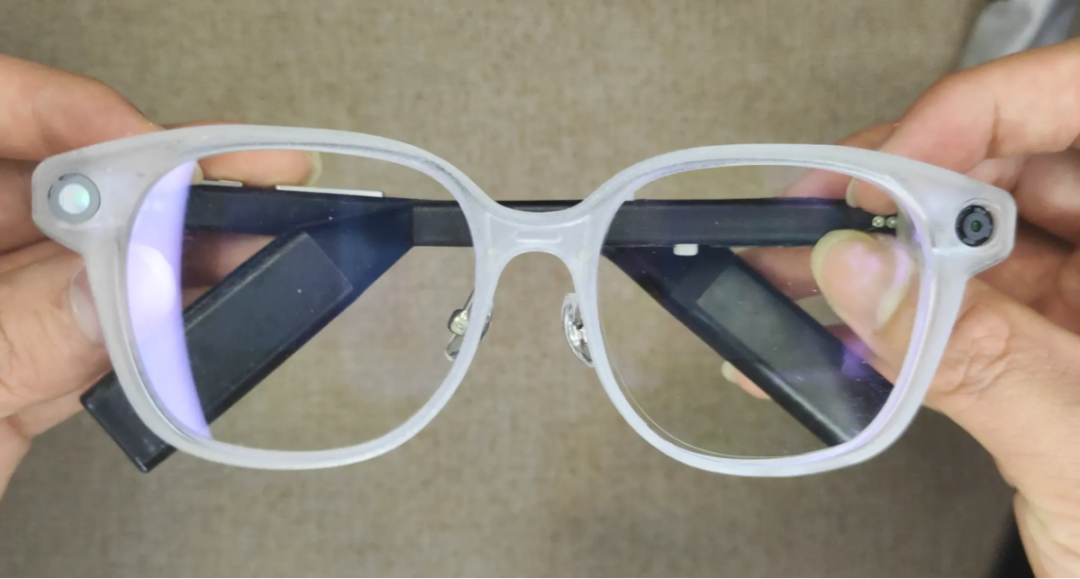

这，是一个开源光波导AR眼镜！
好消息是，作者已开源【电路】【外壳】【固件】+制作教程。
据作者估算
复刻成本约900元
如果你想挑战跟着开源网址完整复刻一个智能眼镜玩玩，是可以的！
不过……你肯定很好奇……
它有什么功能？
它的选型/设计方案是怎样的？
它和产品级的区别？
……
咱一起瞅瞅！
-

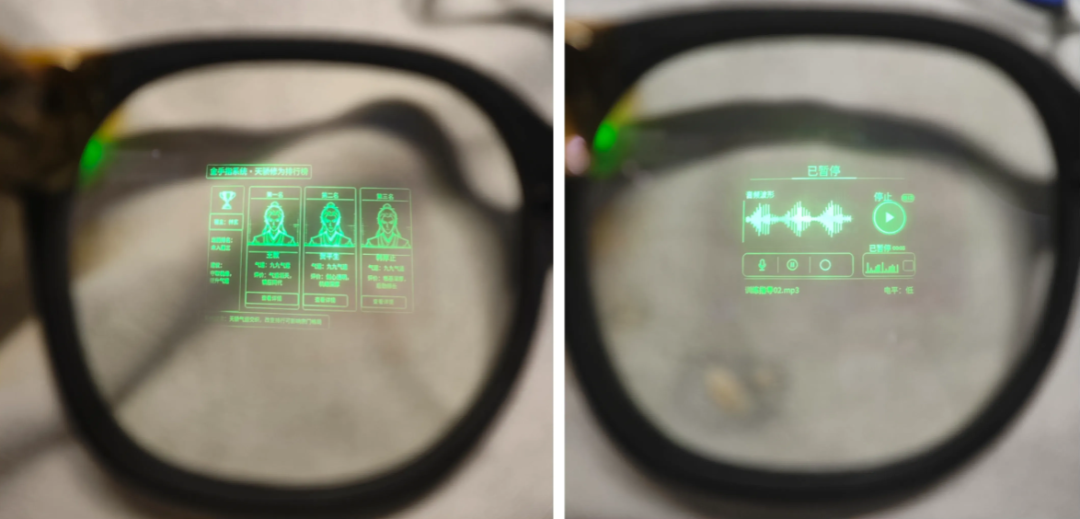

AR信息显示：通过MicroLED光机和光波导镜片，将菜单、文字和图像显示在眼前
-
支持AI对话功能：你的贾维斯，就在你的眼镜里（电影里钢铁侠的超级AI叫贾维斯）
-
支持实时翻译：带上它去旅游，和歪果仁沟通自带字幕。
-
支持设备互联：能在手机辅助下，在眼镜里的软件商店上传小游戏等应用。理论上也能传输文档/照片/音乐等。
-

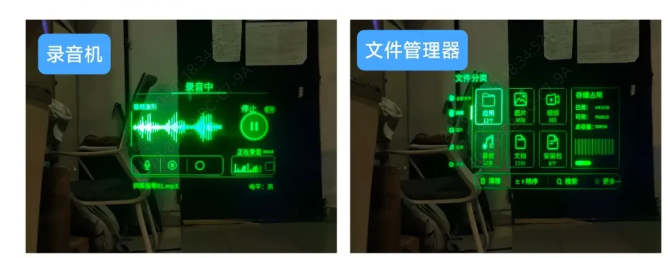

录音机
-
记事本
-
相机：硬件搭载索尼 IMX219，800 万像素
-
浏览器：能语音输入/电子键盘查询网页，基于镜腿按键操作/打字/翻页
-

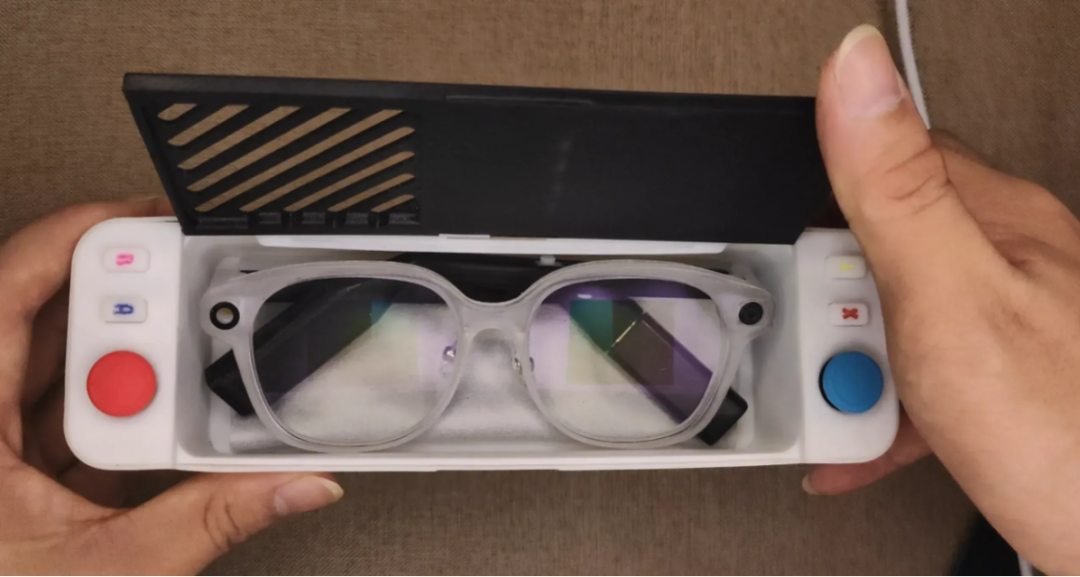

能连接眼镜盒，进行供电收纳（作者主页的另一个开源项目）
-
小游戏：飞机大战，乔伊赛车，恐龙跑酷，射击游戏……
-

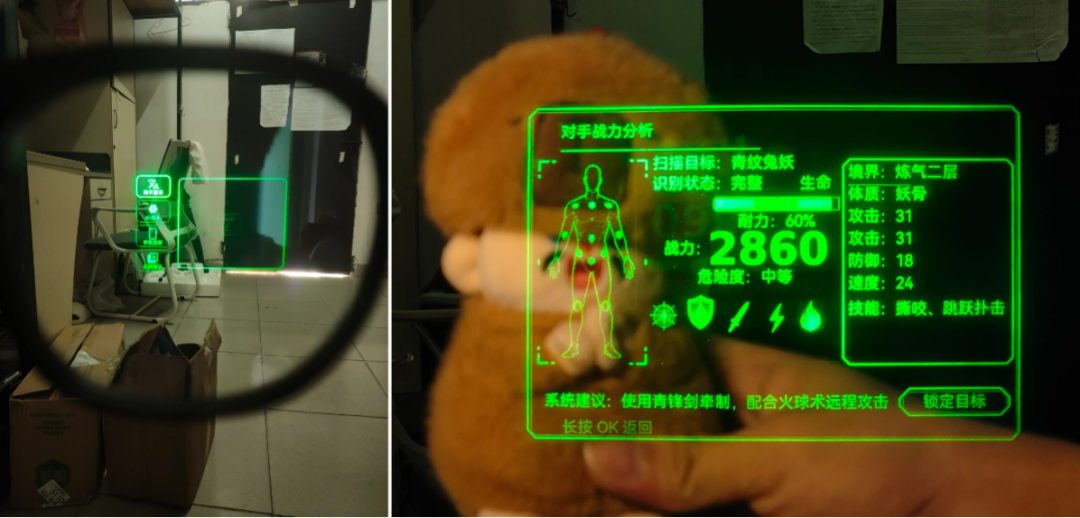

修仙面板：金手指，战力查询，周易卜卦，天骄榜，道家符咒查询/绘制，木鱼
-
文件管理器+系统设置/菜单

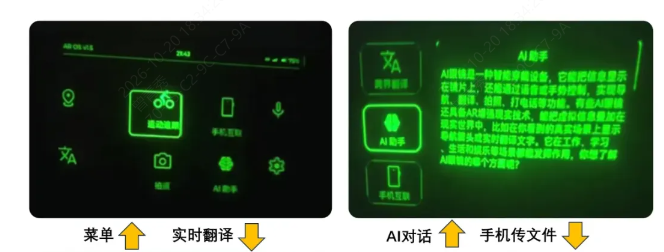

无图无真相

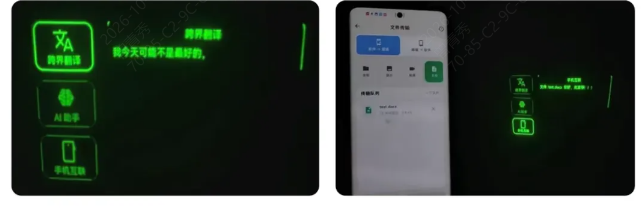

上图↓
可以上下滚动的图片

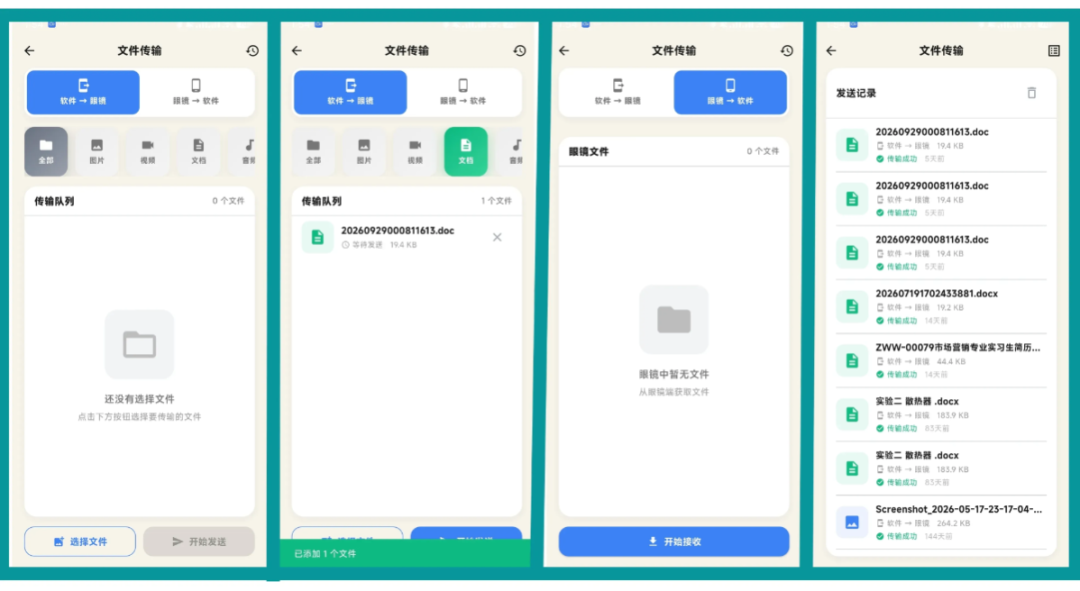

【文件传输功能】APP界面：
小编OS：
能用浏览器，能玩小游戏，还能算术数……
这么好玩！
我占有欲直接爆棚啊啊啊！
接下来，我们继续了解它的设计方案。
Btai1光波导眼镜支持单绿色640*480显示，方案为全志V821+EMMC+杰理JL7016，硬件集成扬声器+800w摄像头+线性马达，具有可插拔300mah磁吸电池。

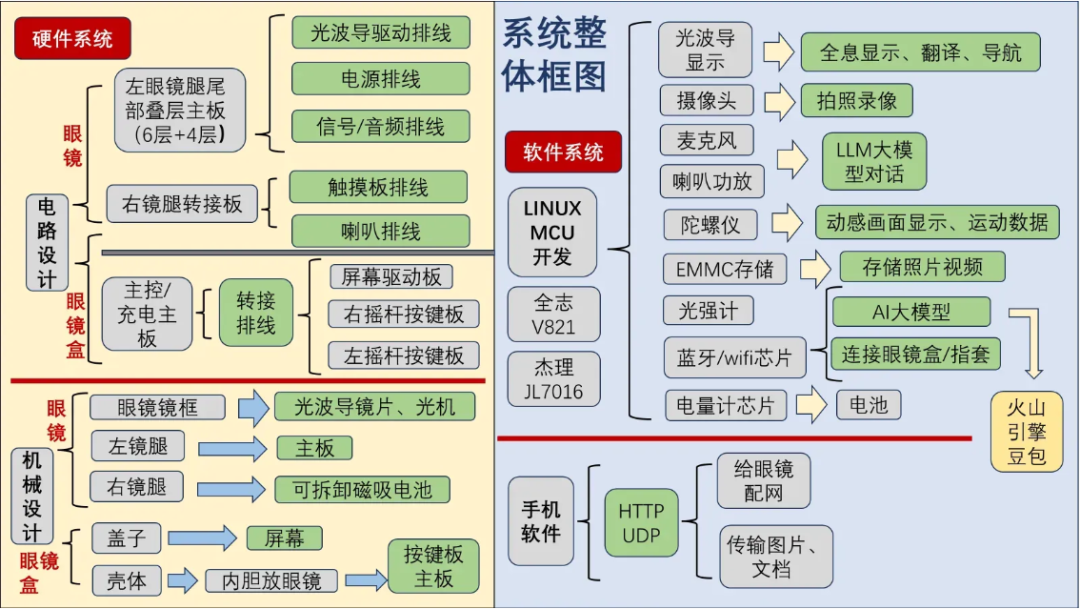

下面是设计图：

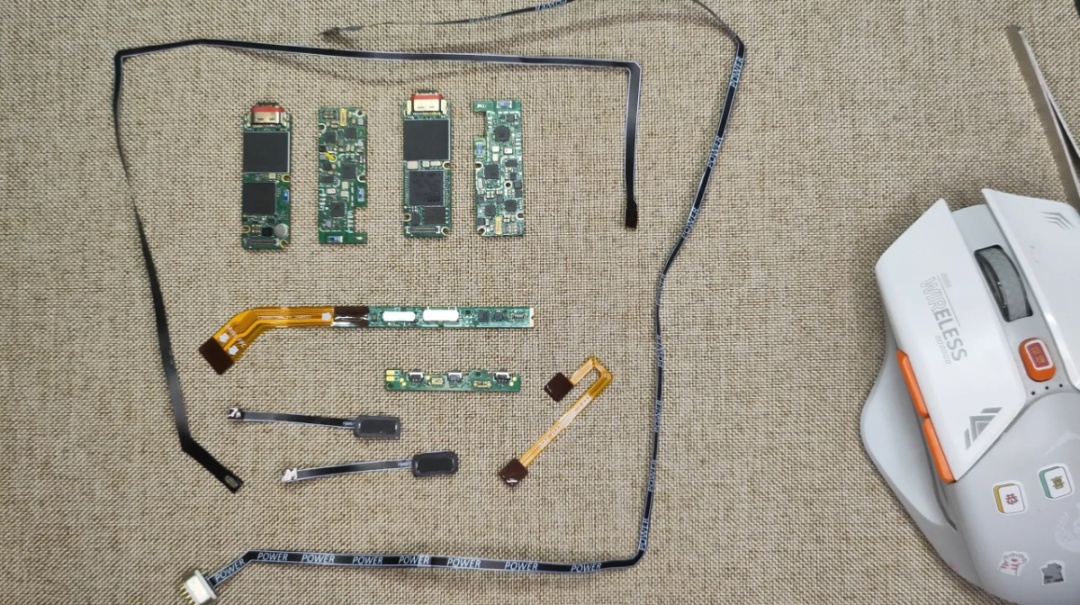

作者基于嘉立创EDA设计了4块PCB，6块FPC板。（事实上作者还设计了V1.2版本，大家可以去开源原文查看电路源文件，本文旨在简单分析介绍）

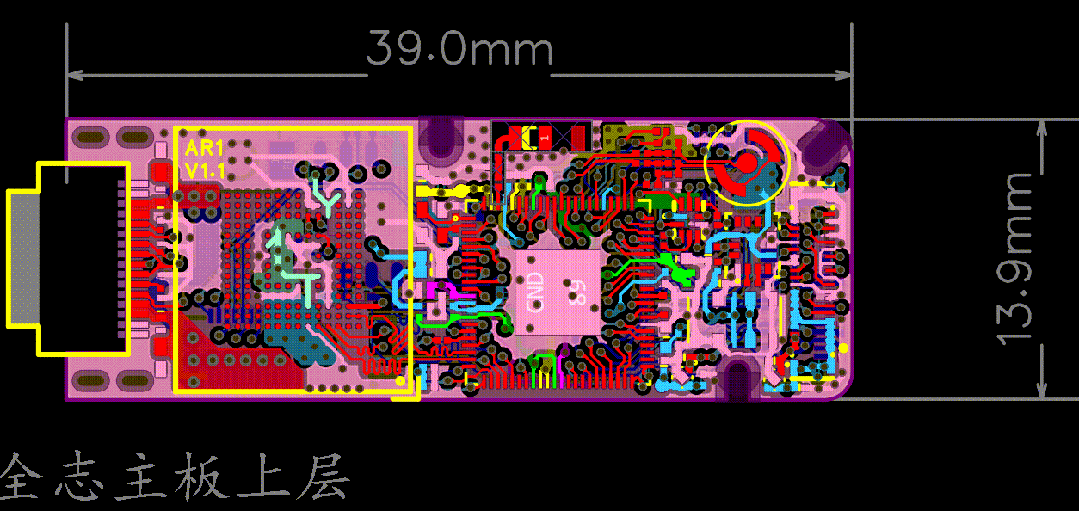

2.1 PCB图
从左到右依次为：
PCB 1：左镜腿主板上层
作为智能眼镜的核心主板，集成全志 V821 主控、杰理 JL7016 音频芯片、eMMC 存储及显示驱动等电路，负责系统运行、图像处理、AR 显示和音频等功能。

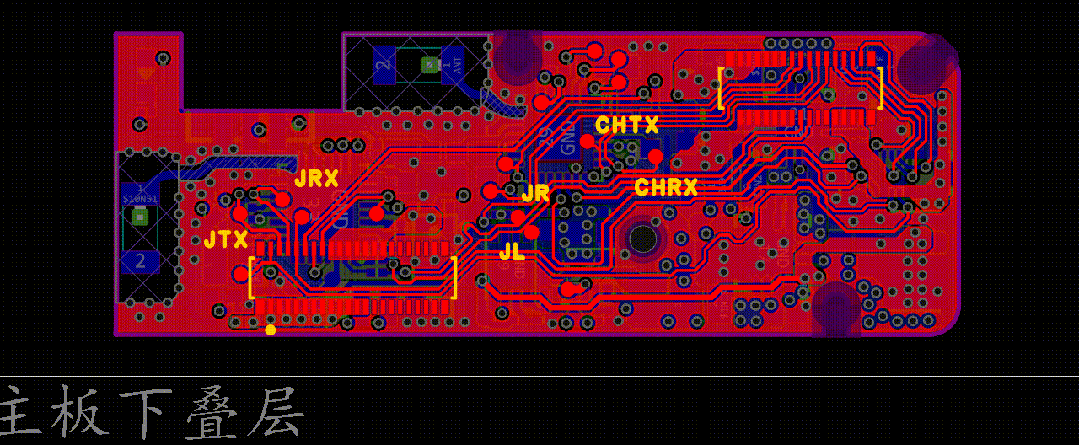

PCB 2：左镜腿主板下层
主要负责电池充电、电源管理、升压稳压及电量检测，为各功能模块提供稳定的工作电压。

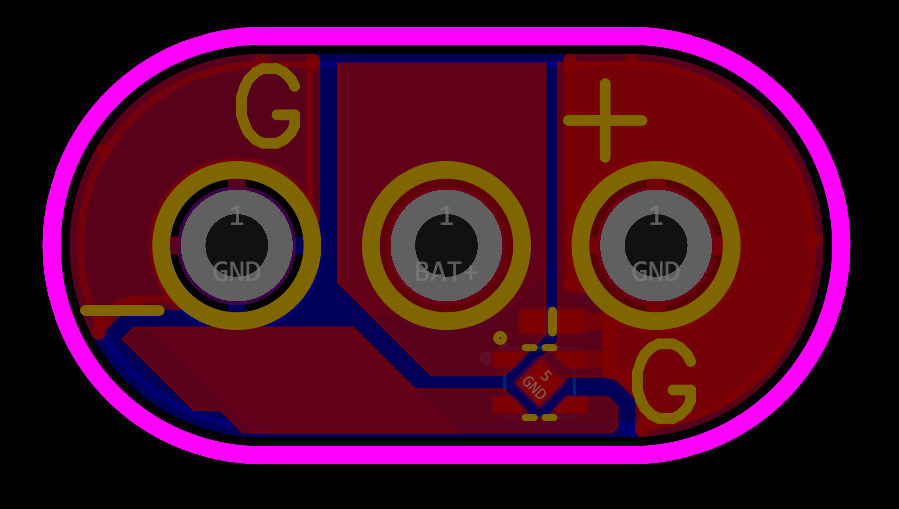

PCB 3：电池磁吸保护板
通过 Pogo Pin 触点连接可拆卸磁吸电池，集成电池保护电路，实现电池的可靠连接与安全保护。

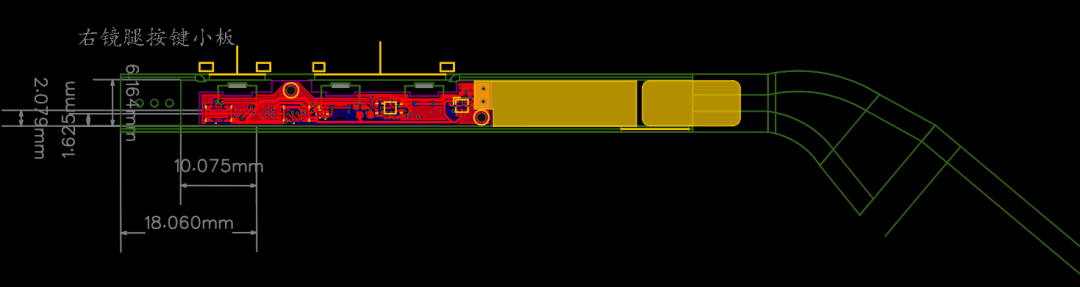

PCB 4：右镜腿小板
集成实体按键、音频功放及线性马达驱动电路，负责镜腿按键操作、扬声器驱动和振动反馈等功能。

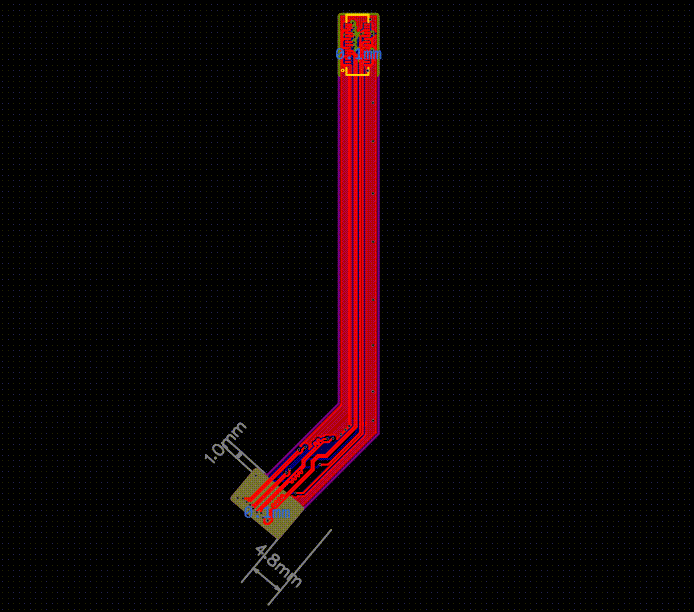

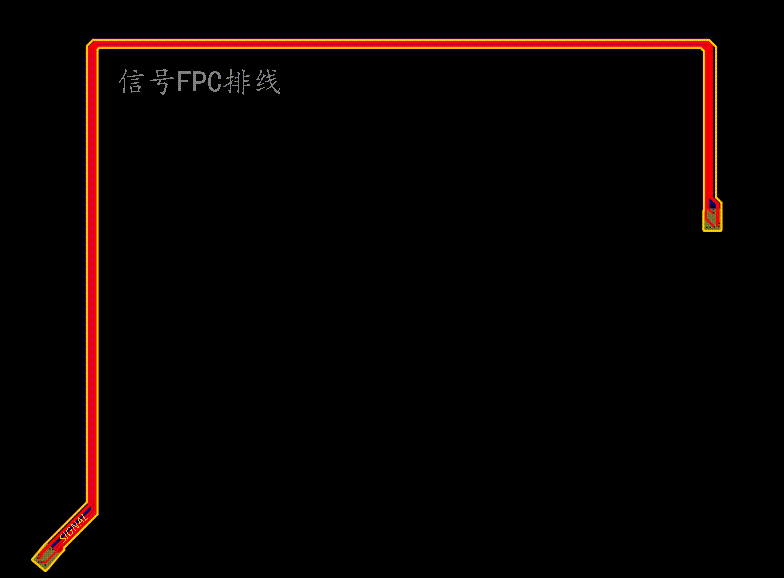

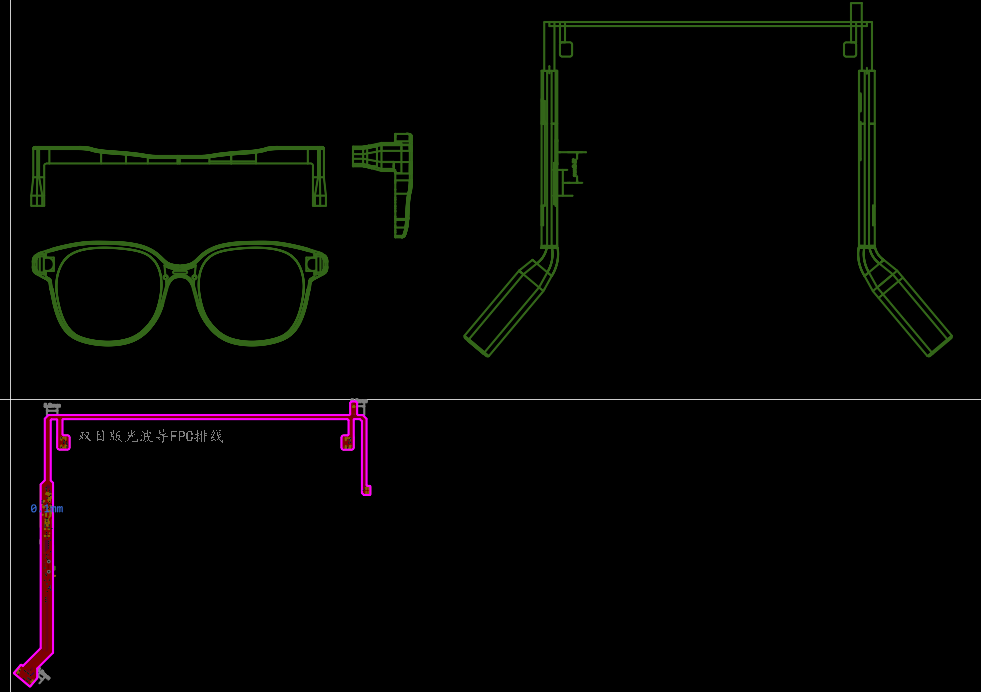

2.2 FPC图
从左到右依次为：
FPC 1：左镜腿光波导排线
连接光波导显示、按键及音频相关电路，并集成光强检测功能，实现显示信号和交互信号的传输。

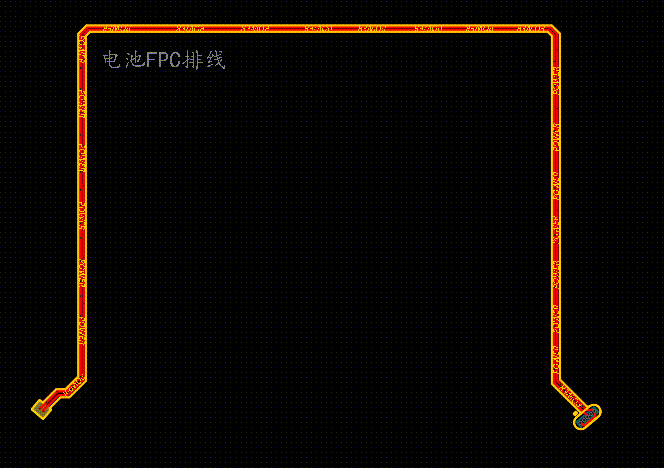

FPC 2：主电源 FPC
连接磁吸电池与主板，负责传输电池电能，为眼镜各功能模块供电。
FPC 3：开机排线
连接左右镜腿之间的按键控制信号，实现开关机、菜单选择、确认等操作。
FPC 4：摄像头延长 FPC
连接800万像素 IMX219 摄像头与主板，传输图像、时钟及控制信号，为拍照录像提供硬件基础。

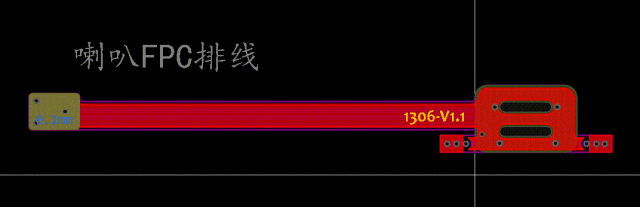

FPC 5：1306音频 FPC
连接扬声器与音频功放电路，负责传输声音信号，实现眼镜的音频播放。

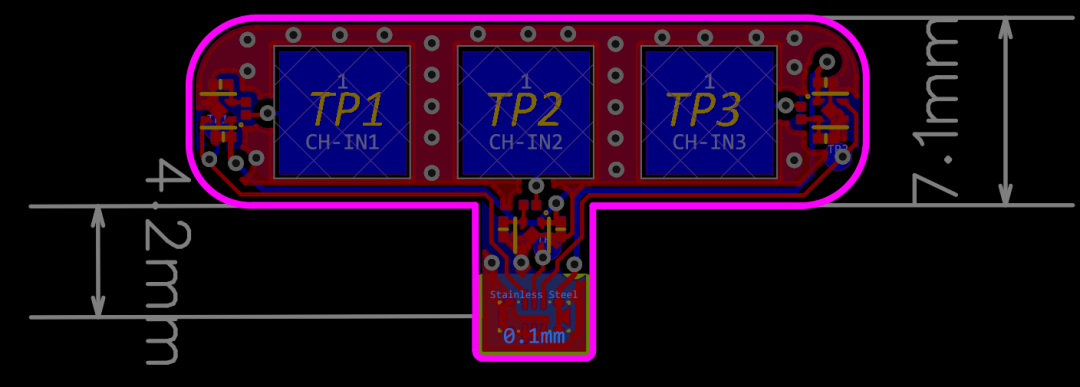

FPC 6：触摸/按键排线
集成3路触摸感应电路，检测用户的触摸操作，并向控制系统输出对应信号，实现触摸交互。
3.1 主控为什么是全志 V821_WBX？
全志 V821_WBX 是专门为智能眼镜设计的芯片，也是目前能买到的最适合眼镜的芯片之一。它量产于 2025 年，有相当多的华强北厂商和正规厂商使用该芯片做 AI 眼镜，不过支持光波导的我还没有见到。
当然，如果有的选，我更偏爱展锐 W517 或星宸 SSC309 这些更好的选择。
这时候有人就要问了：小米眼镜用的啥芯片？没错，高通 AR 系列，单价高达 400 元人民币……

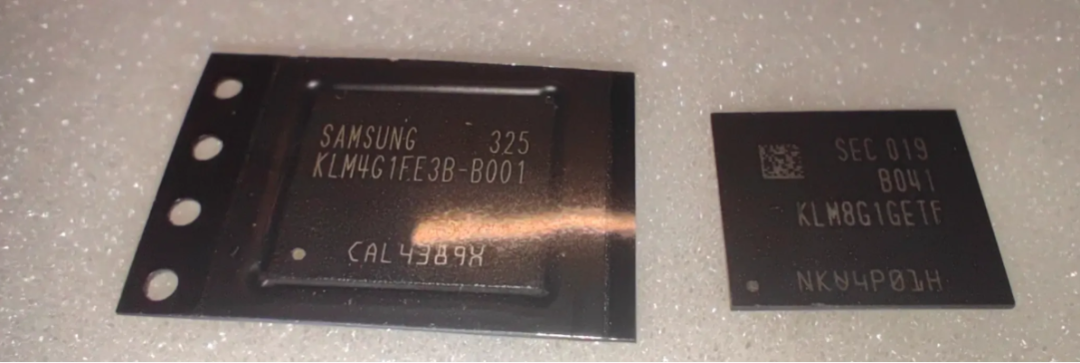

3.2 存储为什么选三星 KLM（eMMC）？
用于系统与数据存储，封装通用，不必拘泥于具体型号。
3.3 音频协处理器为什么选杰理 JL7016G8？
4个原因
-
专业耳机芯片；
-
这个系列是杰理开源得比较好的，JL7018 更好，但价格偏高；
-
恒玄 BES2700、物奇 WQ7036 这些大厂喜欢的型号买不到；
-
中科蓝讯同样买不到、不开源。
杰理官网同样提供了 JL701N 系列的 SDK，但开发编译链比较复杂，光是一个下载器就要 80 元。
除了上述物料，还有8个物料，非常重要！说明如下：
4.1 光机

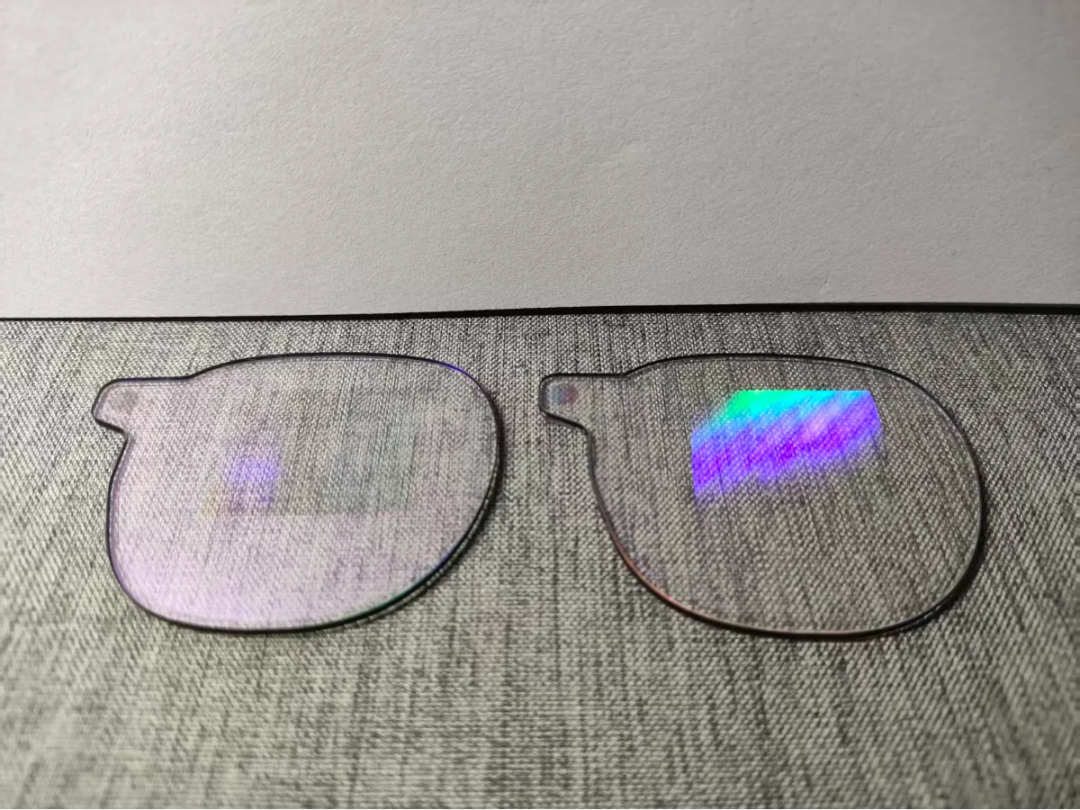

下图为珠海莫界科技的 单绿色树脂衍射光波导镜片（有左右镜片之分）：
镜片本身不会发光，它只负责 “传输 + 投射图像”，真正生成画面的是 微型光机（微显示芯片）。整套链路如下：
光机成像 → 耦合进镜片 → 镜片内部全反射传播 → 耦合输出到眼睛

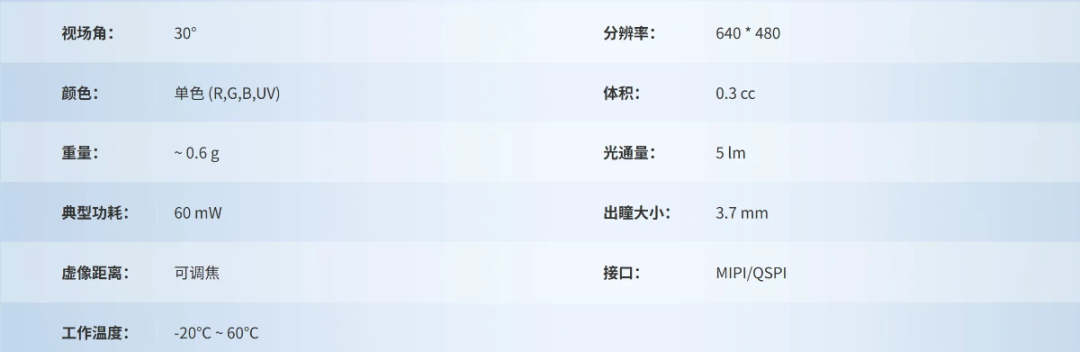

以下是上海显耀的 蜂鸟单绿色光机 JBD013（官网：）

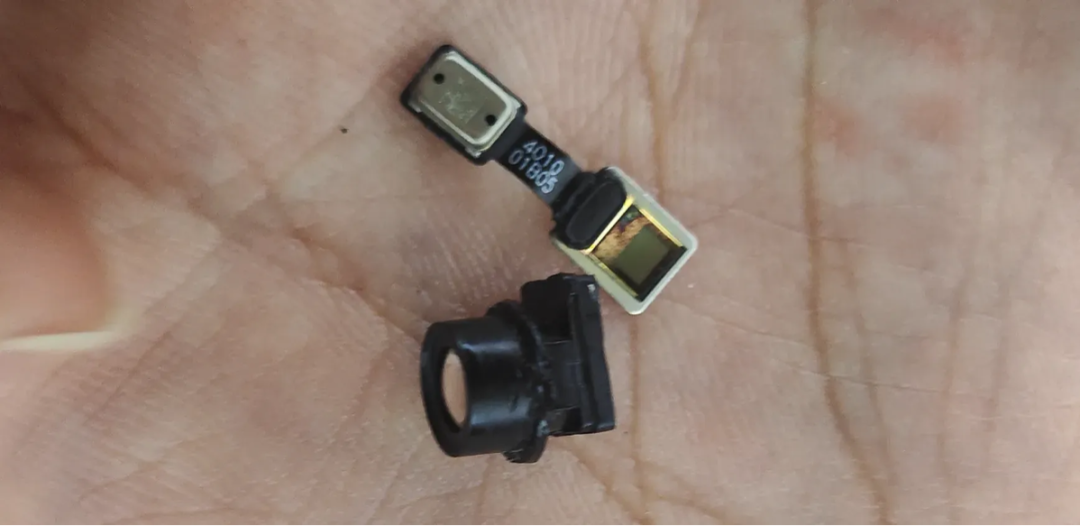

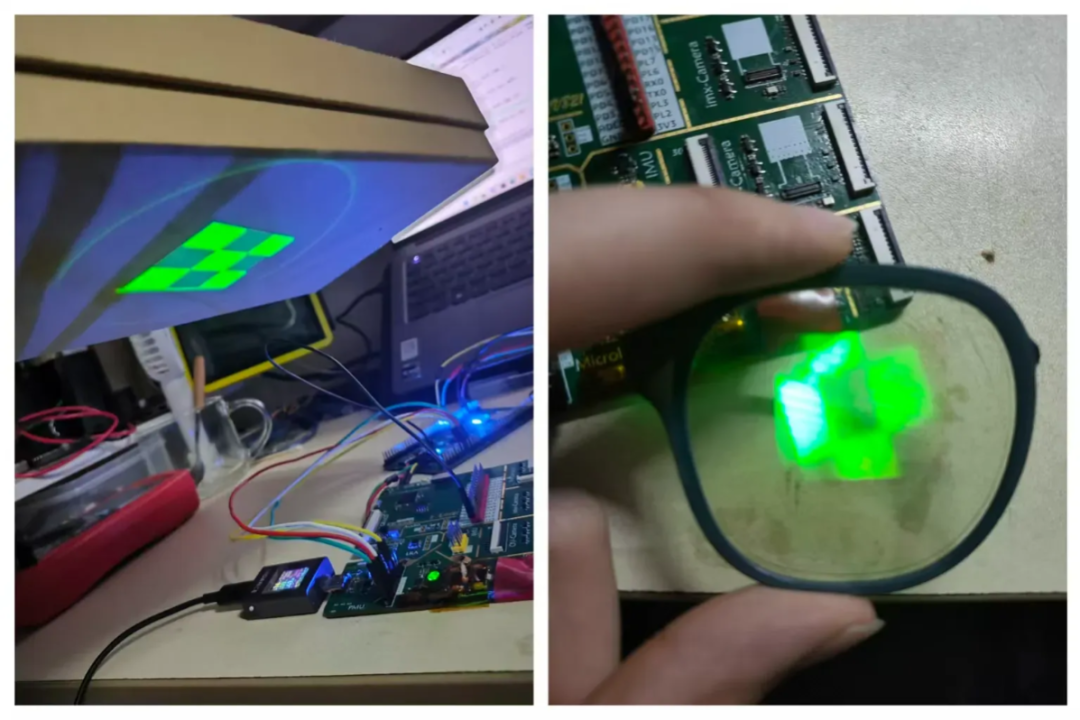

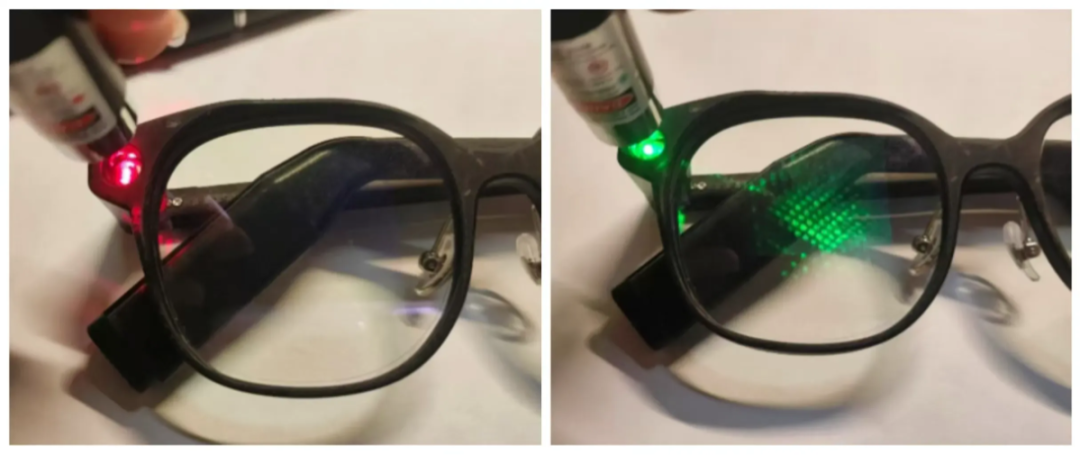

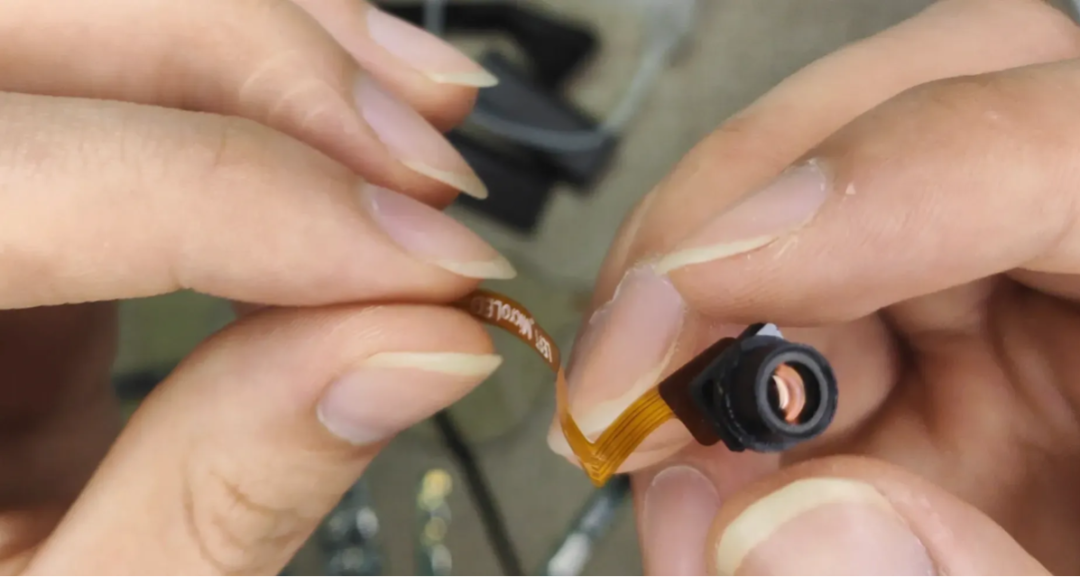

下面是实机：
光机由 MicroLED + 光学镜头 组成，拆除镜头后如下：
光波导只能通过 固定颜色 的光。
下图分别为光机直接投影到墙上、与投影到光波导镜片的显示效果对比（JBD013 的光机自检图案）：

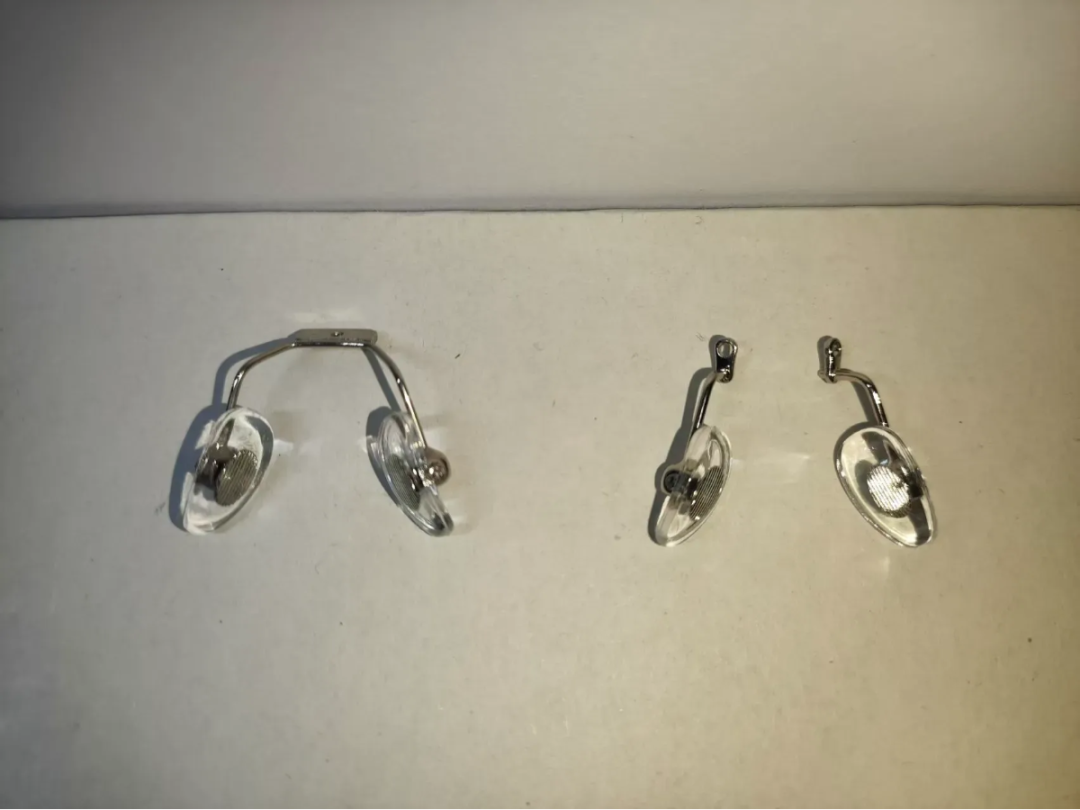

4.2 鼻托
这里有两种我比较喜欢的，开源模型用的是第二种。缺点是牢固性不如第一种，但价格仅为第一种的一半，3 元左右。

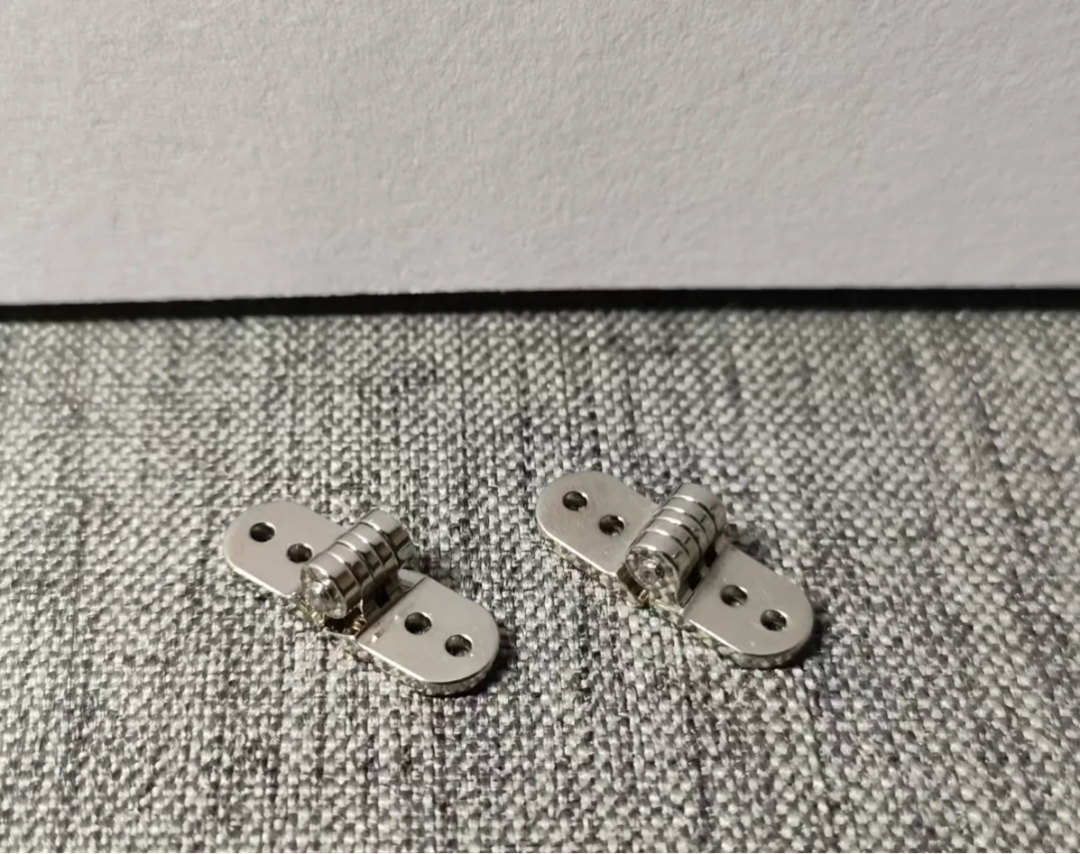

4.3 铰链
大厂智能眼镜的铰链基本都是 粉末冶金工艺，优点是专为眼镜适配、可穿插 FPC 排线，但价格高达百元。考虑到自制，这里采用常规眼镜铰链，价格约 3 元，好歹也是金属的，缺点是镜腿结构设计困难。
作者尝试设计过一体打印的铰链，但实际效果远不如金属：折叠困难 + 容易损坏。

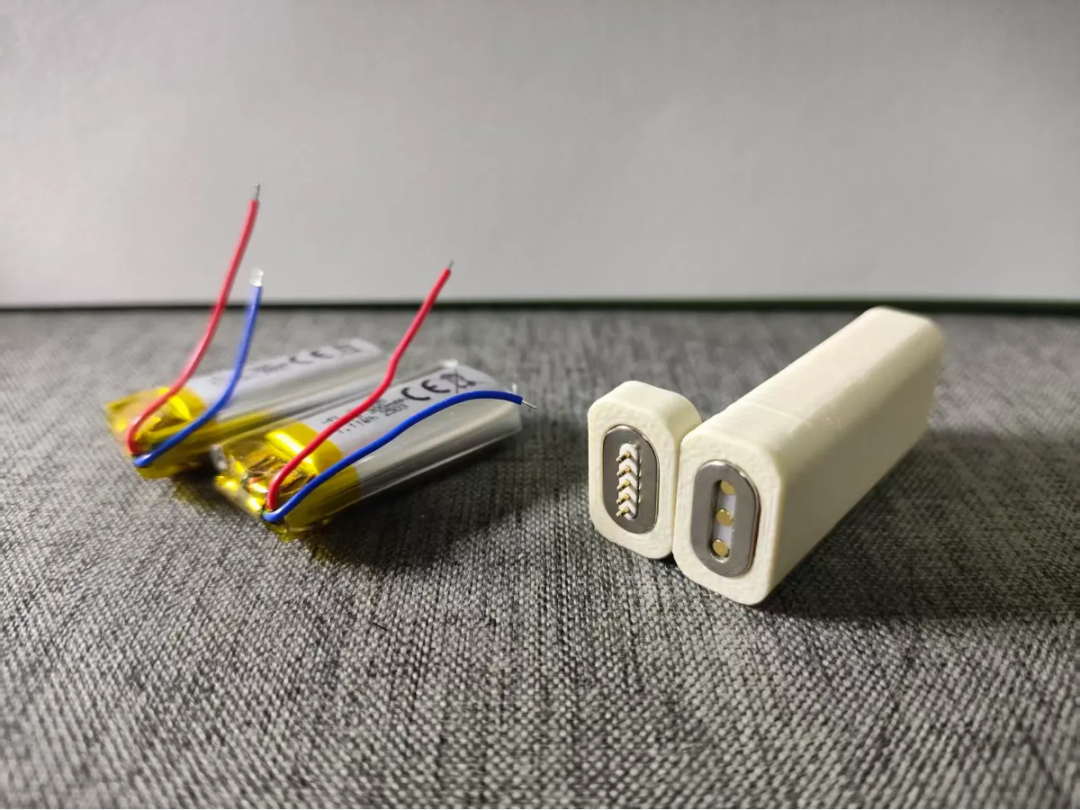

4.4 可拆电池磁吸座及锂电池
Btai 1 使用了 可拆的磁吸电池。磁吸座在市面上难以找到合适的，最后我选择了自制：通过打印 < 10 mm 的 PCB 和结构件，配合 Pogo Pin 实现。
锂电池型号为 701438，容量 300 mAh，普遍大于市面上的光波导眼镜。
4.5 机载按键

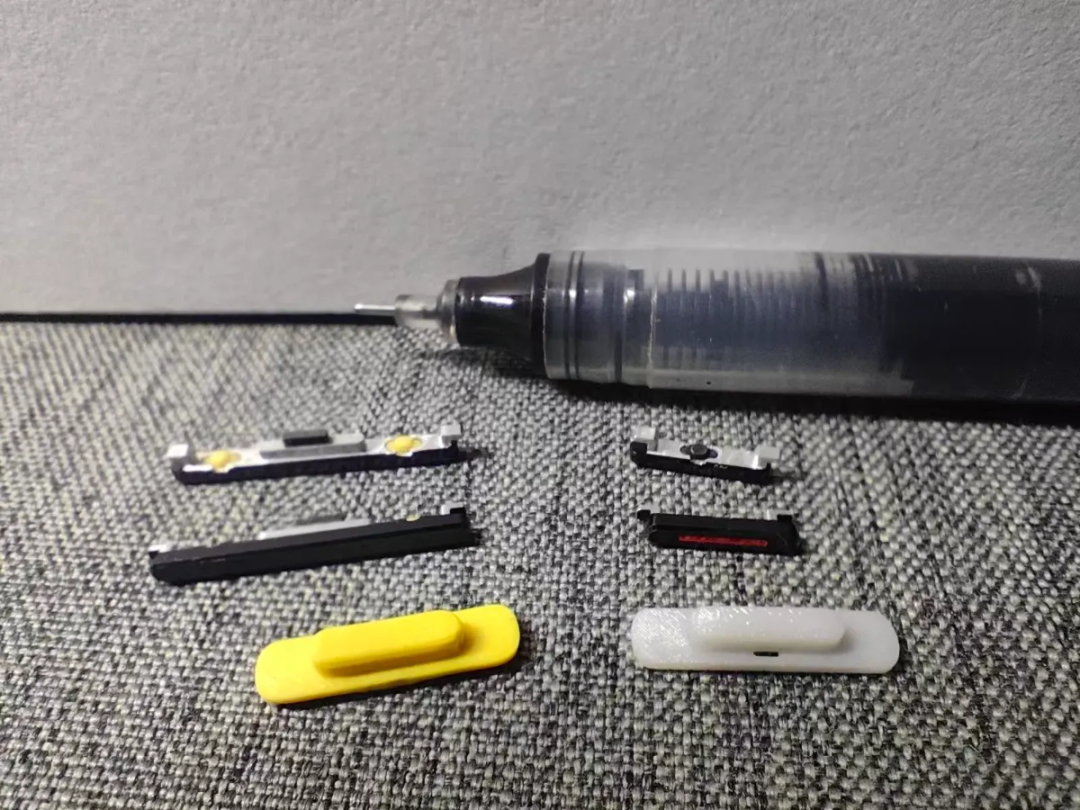

为了贴合市面产品，按键上也精益求精，选择了 手机侧方按键，也可自行打印。
4.6 扬声器
智能眼镜少不了 AI 对话、听歌等功能，因此扬声器必不可少，左右各一。

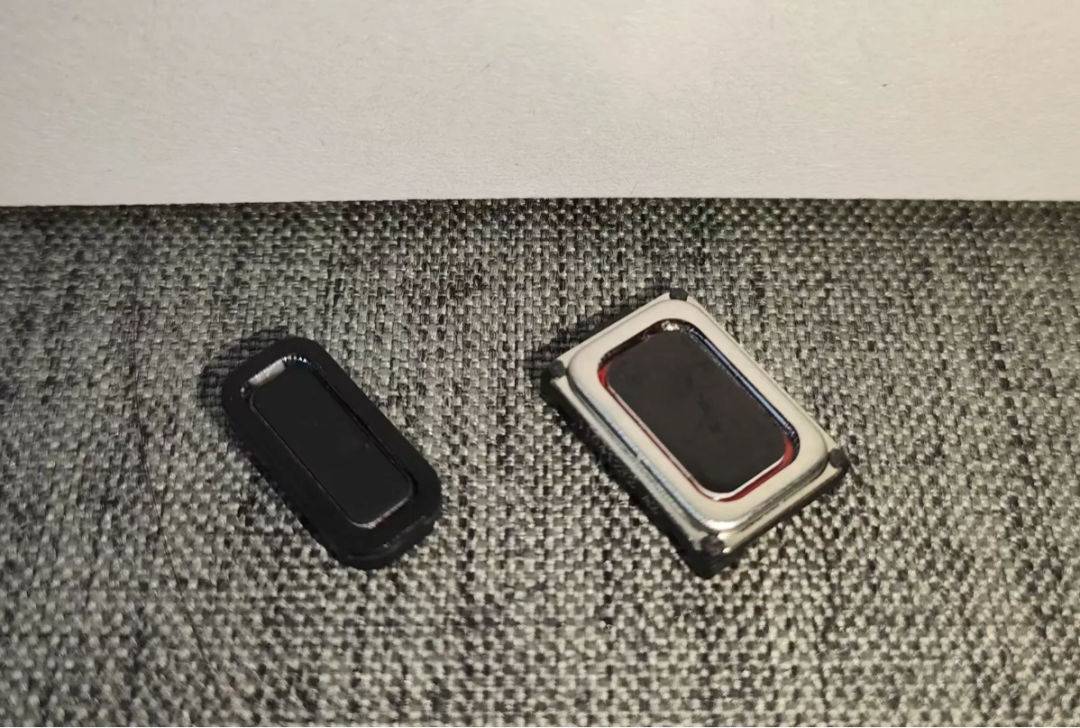

以下两种型号：前者 1306，后者 1508。1508 效果更好，但开源这款是 7.6 mm 规格镜腿，暂时选择前者。当然作者已经在尝试研发二代，大概率能上更好的后者喇叭。
4.7 摄像头

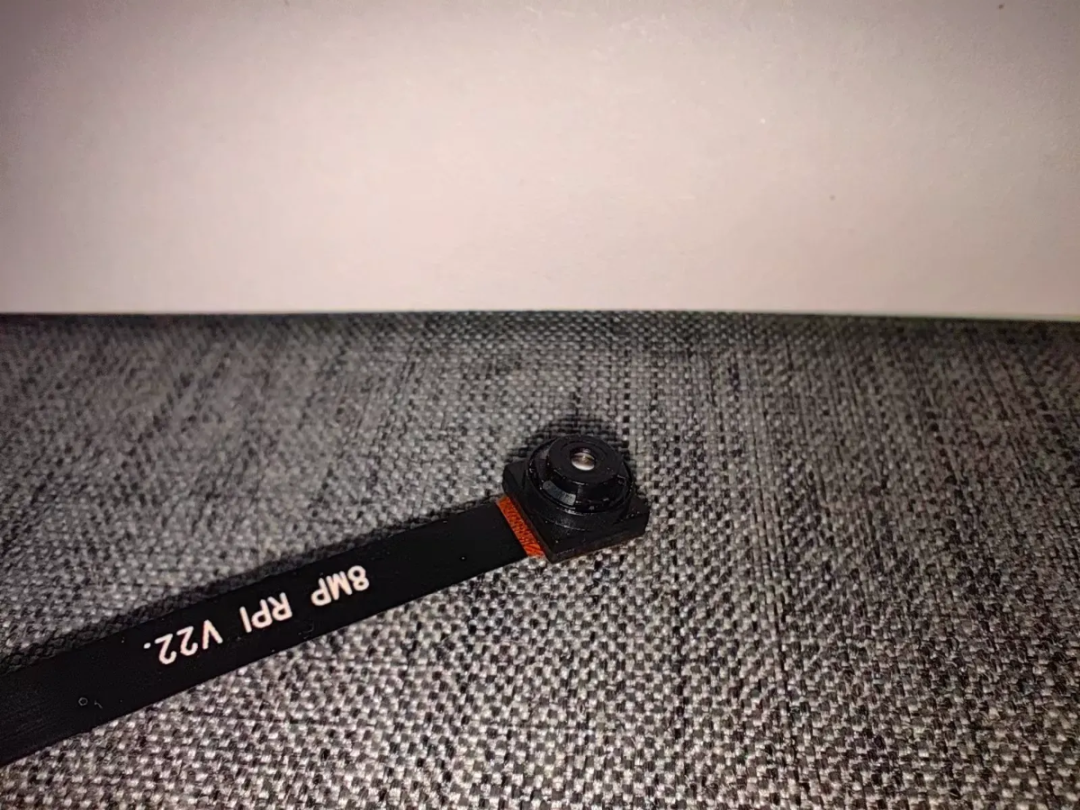

摄像头使用索尼 IMX219，800 万像素，价格约 30 元。
4.8 线性马达
智能眼镜为什么用线性马达？作者这里先留点悬念，因为相关软件功能还没有开发好。

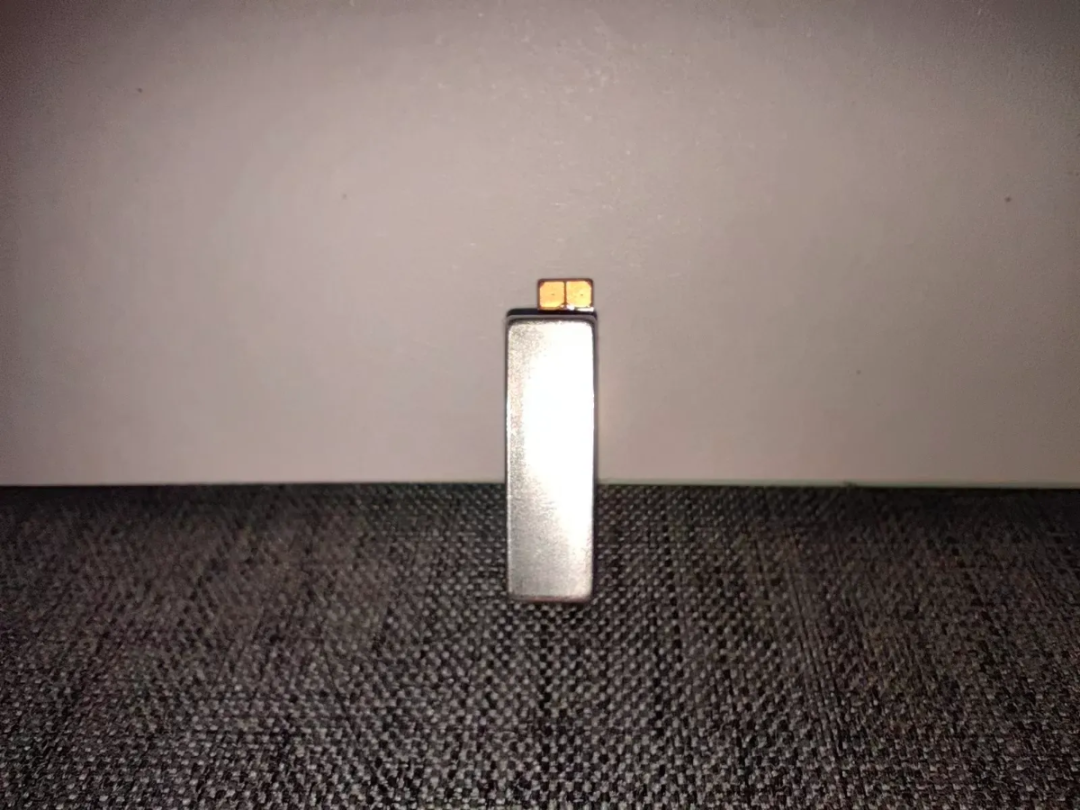

下图马达为 1906 规格的 X 轴线性马达，不用猜就知道是用来做 交互反馈 的。
小编突然出现的OS：
啊，好像，有点（特别）难复刻的样子。
能复刻出来也是牛人一个了……
话归正题。

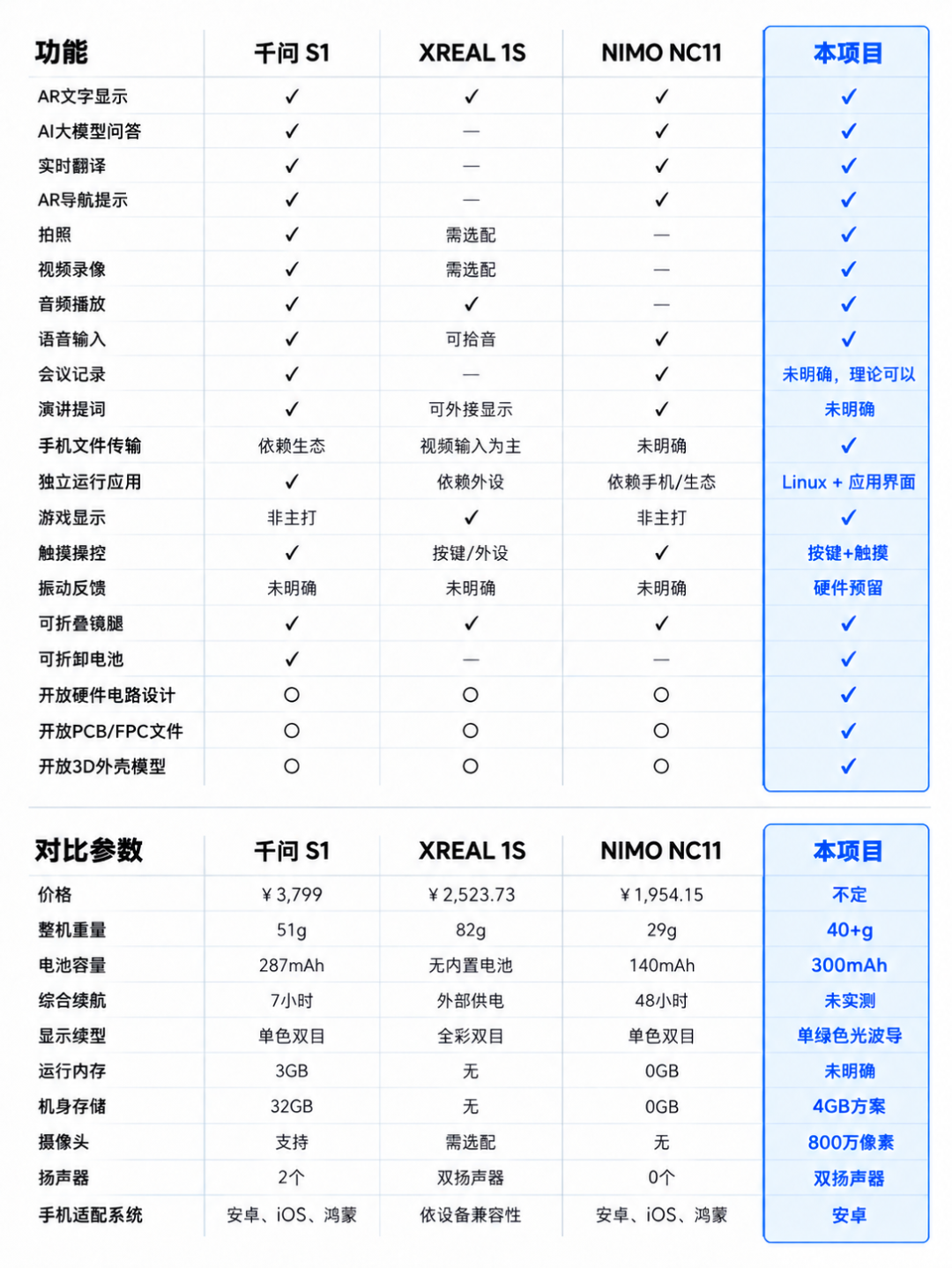

开源作品通常主打一个【学习】【研究】甚至是【趣味】。本不应该拿它和产品级对比。
但为了方便你了解，这个作品实现了多少靠近【产品级】的功能，让小白也能了解它的【技术含量】，小编还是准备从功能的角度进行一个简单对比。
总结
本项目 已经具备商用 AR 智能眼镜的主要硬件功能，但在显示效果、软件成熟度、续航及生态适配方面，仍与商用产品存在差距。比如：
-
显示效果： 本项目采用640×480单绿色光波导显示，而 XREAL 1S 已支持高清全彩显示。
-
软件功能： 商用品已提供相对成熟的 AI 问答、实时翻译、会议记录和演讲提词功能。
-
续航表现： 千问 S1 标称7小时，NIMO NC11标称48小时，而 本项目尚未公布实际续航。根据测算，理论续航应在3小时左右。
-
系统适配： 商用品覆盖安卓、iOS等平台，本项目 的配套 App 目前仅支持安卓。
但 本项目也有商用产品难以替代的优势——开放程度。
你怎么看？
如果你想【手搓】【学习】这个智能眼镜，包括配套的 智能眼镜盒 以及 手机软件。
就前往开源原文吧！
怎么样？你喜欢这个项目吗？你会想复刻吗？
如果你想给作者点赞or深入学习，欢迎前往开源网址~
