100A的汇流排焊在PCB上，不是焊上就完事了——连接方式选错，几个月后接触电阻翻十倍。
PCB上要走大电流，光靠铜箔走线不够的时候，第一反应就是：加汇流排。
铜排、铝排往PCB上一放，电流问题解决了。但新问题来了——汇流排和PCB之间的连接怎么做？
直接焊？焊盘一热就掉。用螺丝锁？螺纹扭矩和铝排的蠕变会让你过半年发现松了。用端子压接？电流大了端子自己先烤焦。
这不是焊得牢不牢的问题，是接触电阻、热膨胀、电化学腐蚀三座大山。100A的电流，接触电阻差0.1mΩ，就是1W的热量白白浪费在连接点上。
这篇把四种主流的汇流排-PCB连接方案理一遍，各有各的场景，选错了不只是发热，是要重新投板的事。
方案一：直接焊接 — 最直接的方案，但不是越大越好
这是最基础的办法：把汇流排或铜条直接放在PCB焊盘上，过回流焊或者手工焊。贴片铜条就是这种工艺的标准应用——SMT回流焊一次过，不增加工序。

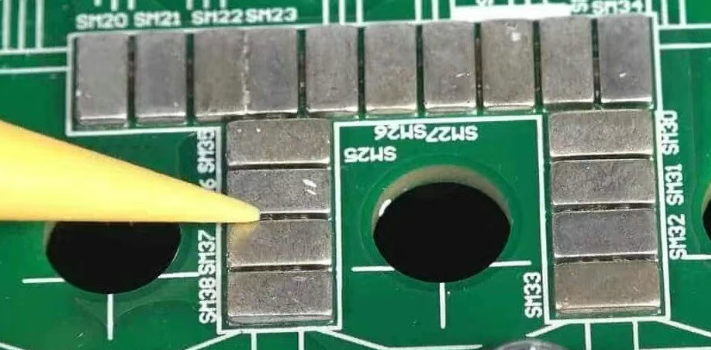

贴片铜条走开窗回流焊工艺，SMT兼容，适合PCB局部大电流增强。
好处很明显：不需要额外零件，工艺简单，成本低。尤其在贴片铜条、焊接端子这类专门为SMT设计的载流件上，开窗回流焊的可靠性是经过验证的。
但大尺寸汇流排直接焊接有几个需要注意的地方：
热膨胀差异。 铜排（CTE约17ppm/°C）和FR4（CTE约14-16ppm/°C）差距不算太大，但铝排（CTE约23ppm/°C）差了将近一倍。100mm长的铝排，每循环一次端部位移差接近0.1mm。如果你的汇流排是铝的或者尺寸较大，这个影响要评估。
焊接面积大导致空洞风险。 大焊盘过回流焊产生空洞的概率增加。不过贴片铜条这类标准件走线窄、焊盘设计规范，空洞问题不突出。
维修不方便。 焊接上去之后想拆下来比较麻烦。但很多产品设计本来就不需要现场拆汇流排，所以这个看场景。
一句话总结：小尺寸贴片载流件（铜条/端子）用回流焊是天作之合；大尺寸汇流排或者铝排，需要考虑其他方案。
方案二：螺母 + 螺丝锁定 — 最成熟的flush mount方案
这是工程上用得最广的方法。

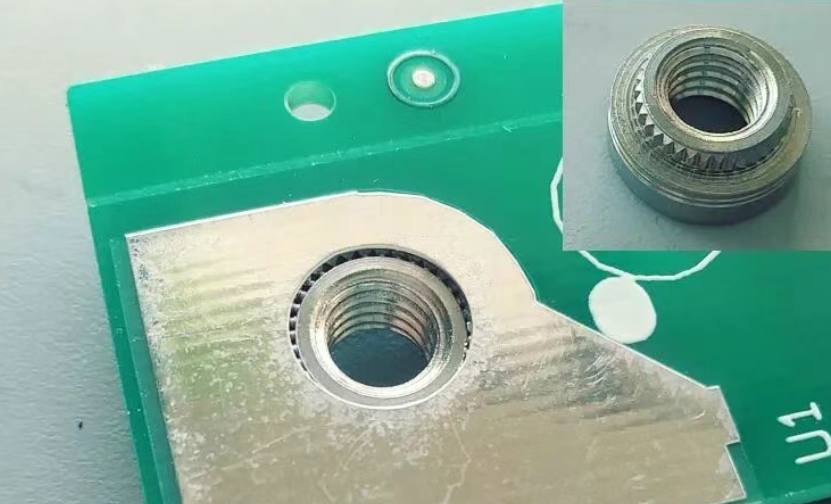

原理很简单：在PCB上压入螺母（自锁紧螺母），汇流排上对应位置开孔，放上去后用螺丝锁紧。

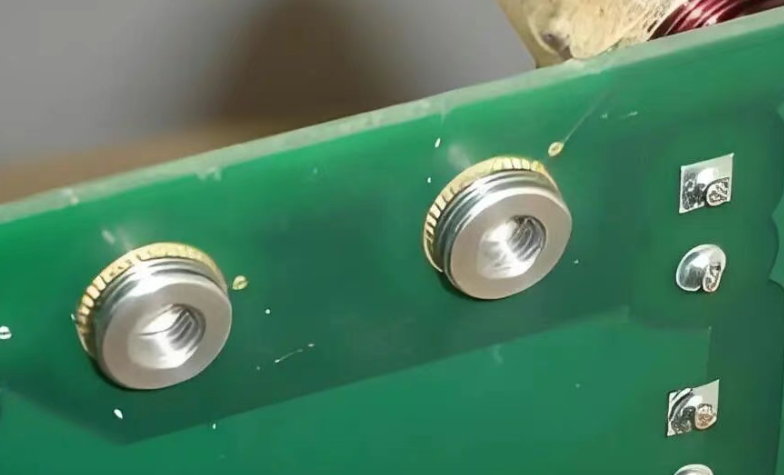

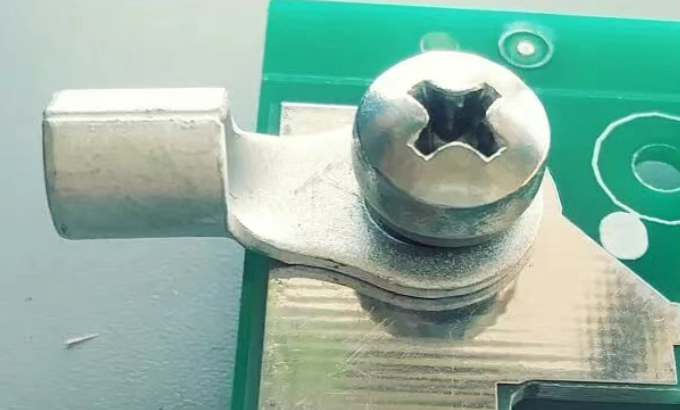

螺母压入PCB后，汇流排用螺丝锁紧在板面上——接触面平整，扭矩可控。
优点是：
接触力可控：螺丝扭矩直接决定接触力，可以用扭矩扳手精确控制。
可拆卸：需要维护或更换汇流排时，松开螺丝就行，板子完好。
接触面大：汇流排底部和PCB焊盘之间是面接触，不是点接触，载流均匀。
一位做500A铜排的老工程师分享过他的做法：整个汇流排下面是大面积镀层焊盘，四颗螺丝从中间锁下去。500A，稳如泰山。
但要注意：贴片螺母需要PCB有足够的板厚（至少1.6mm以上），太薄的板子压不进去。而且铝排本身软——长时间热循环后会有蠕变（creep）现象，接触力下降，需要加弹簧垫圈或Belleville垫片补偿。
方案三：Press-fit螺纹端子 — 汇流排抬高，散热更好
如果不想把汇流排直接压在PCB板面上——比如板上还有其他器件、或者需要更好的散热空间——Press-fit螺纹端子是更优的选择。

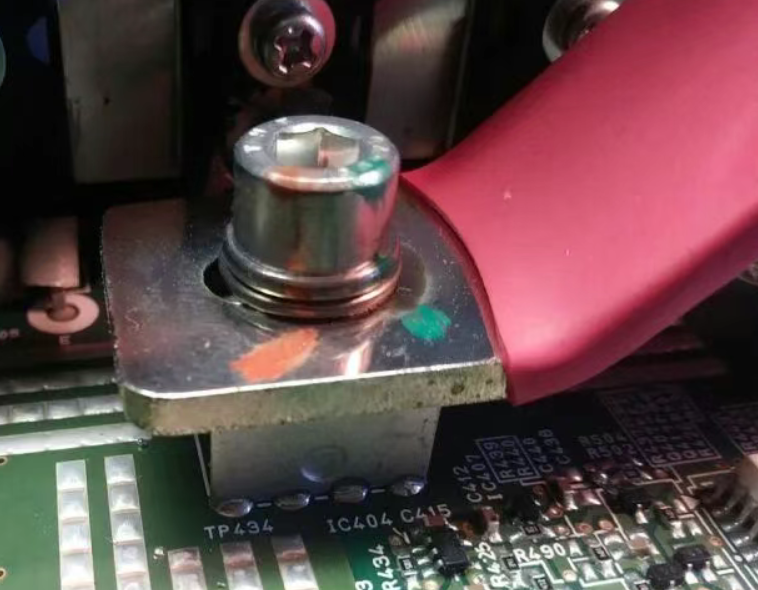

Press-fit端子压入PCB后，汇流排架在端子上方，与板面留有间隙，对流散热更好。
这种方案的特点是：汇流排不接触PCB表面，而是通过Press-fit端子的螺纹接口抬高。端子本身是压入PCB通孔的，不需要焊接。
散热优势： 汇流排悬空后，空气可以流过排的底部和侧面，散热面积增加30-50%。
装配灵活： 端子位置可以在PCB布局阶段自由放置，不受汇流排安装位置的限制。
电流路径可控： 电流从汇流排→端子→PCB焊盘，路径短、截面积大，接触电阻比直接焊接更稳定。
一个工程案例中用到这种方案：400A的铜排通过4个M6 Press-fit端子连到PCB上，端子下面走大电流层，板上其它信号线从底层走，完全没有干扰。
方案四：Busbar Clip — 可插拔，最适合模块化设计
如果汇流排需要频繁插拔——比如电池模组、电源模块的母排连接——Clip方案是最方便的。

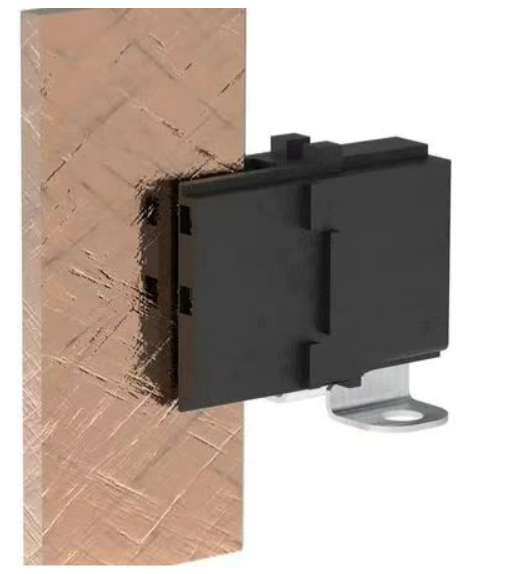

Busbar clip让汇流排可以直接滑入/滑出PCB，不需要螺丝或焊接。
Clip本质上是一组弹性夹持件，汇流排边缘插入后靠弹力夹紧。Molex等连接器厂商有标准件可选。
优点突出：
- 安装速度极快，几秒完成
- 可插拔设计，适合电池包等需要维护的场景
- 弹片力保证长期接触稳定（比螺丝更抗振动）
缺点也明显：
- 额定电流有限（通常50-150A，具体看型号）
- 需要汇流排边缘有精确的厚度公差
- 比螺丝方案贵
适用于电池模组母排连接、电源模块热插拔等场景。
四种方案对比
| 方案 | 载流能力 | 可靠性 | 可维护性 | 成本 | 适用场景 |
| 方案一：贴片铜条/端子回流焊 | ≤200A | 高（SMT兼容，开窗工艺成熟） | X | 低 | PCB局部大电流增强、BMS采样、电源入口 |
| 大尺寸汇流排直接焊接 | ≤30A（纯焊接） | 低（热膨胀+空洞） | X | 低 | 小电流简单产品，慎用大尺寸 |
| PEM螺母+螺丝 | ≤500A | 高（扭矩可控） | √ | 中 | 工业级大电流连接 |
| Press-fit端子 | ≤400A | 高 | √ | 中高 | 空间紧凑/需抬高散热 |
| Busbar Clip | ≤150A | 中高 | √√ | 高 | 电池模组/热插拔 |
很多工程师在设计阶段想的是「先焊上再说」，但等产品量产半年后，热循环把大焊点折磨出裂纹，现场维护才追悔莫及。
选方案的时候，多想一想：这个连接以后需要拆吗？温差大不大？电流稳不稳？对于200A以内的PCB局部走线增强，贴片铜条开窗回流焊是最直接高效的办法——不需要改板厚、不需要加汇流排、SMT一次过。
