一、AKF20P45D产品简介
AKF20P45D 是AKR（方舟微）推出的一款20V 双芯片P沟道 MOSFET，采用DFN-6(2x2)的封装，具有低导通电阻和非常紧凑的尺寸（典型值为35mΩ @ VGS=-4.5V）。适用于手持设备的充电管理、负载开关及DC-DC转换器，支持低电压栅极驱动（-1.5V即可导通）。
二、AKF20P45D的产品特性
产品类型：增强型双芯片P沟道 MOSFET。
低导通电阻：在栅极电压-4.5V、-2.5V、-1.8V和-1.5V下分别为35mΩ、50mΩ、100mΩ和160mΩ
功耗：最大功率耗散7.8W。
紧凑的封装设计：采用DFN-6(2x2)封装，节省空间。

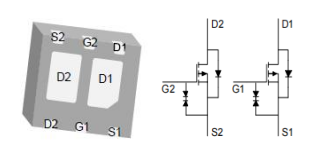

图1 AKF20P45D（DFN-6(2x2)封装）
三、应用领域
DC/DC转换器
充电管理
负载开关
四、AKF20P45D的典型应用方案
1、电源控制开关
PMOS作为负载开关，用于精确控制通向特定电路模块或负载的电源。如图2为PMOS应用于负载开关的典型应用拓扑，其通过控制栅极电压实现负载的通断。
当控制信号为高电平时，三极管Q2导通，电阻R2相当于直接与地相连。由于R1和R2串联分压，MOS管Q1的VGS= - Vin*R1/(R 1+R2)，若|VGS|＞|VTH|， 则PMO管Q1导通。当控制信号为低电平时，三极管Q2截止，R2下端相当于悬空，PMOS管栅极电压与Vin相等，即VGS=0，PMOS管Q1处于截止状态，切断电源。
ARK（方舟微）推出的双芯PMOS产品AKF20P45D，其具有耐压20V、低电阻（35mΩ）、DFN-6(2x2)封装等特点，可直接应用于多路负载的电源控制，可节省PCB占用面积。
图2 PMOS应用于电源负载开关的典型拓扑
2、电池保护的应用
在锂电池保护电路中，PMOS可作为高边开关，PMOS源直接与电池正极相连，实现过充、过放、过流等保护保护功能。其电路保护方案如图3所示，两个PMOS的漏极相连，分别控制充电与放电回路。电池保护芯片通过监测电池的电压、电流，在发生过充、过放、短路或过流时，迅速关闭相应的MOSFET，切断电路。
ARK（方舟微）的AKF20P45D产品，耐压20V，电阻35mΩ，非常适合2节或3节串联锂电池保护；其内部含双芯PMOS，封装形式为DFN-6(2x2)，其封装紧凑，占板面积小，可节约PCB占用面积。
图3 AKF20P45D在电池保护中的典型应用方案
五、ARK（方舟微）更多PMOS选型
| PartNumber | BVDSX | VGS(th) | IDSS | RDS(on) | Remark |
| FTZ30P35GFTX30P35G | -350V | -1V~-3V | -200mA | 30Ω | P型 |
| FTF30P35D | -350V | -1V~-3V | -200mA | 30Ω | P+P双管 |
| FTD03P20G | -200V | -1.4V~-2.4V | -2A | 6Ω | P型 |
| FTE02P15GFTP02P15G | -150V | -1.8~-4V | -2.3A-15A | 0.2Ω | P型 |
| FTZ50P01G5 | -20V | -4.38V | -280mA | 5.2Ω | P型 |
