在当今高密度电子系统中，电源管理模块的空间日益紧张，对功率器件的集成度、效率与可靠性提出了严苛要求。无论是便携设备、分布式电源模块还是多通道负载开关，双路P沟道MOSFET都扮演着关键角色。VBsemi微碧半导体推出的VBC9P3033，正是一款针对此类双路开关应用而深度优化的Trench MOSFET产品，以其卓越的电气性能、紧凑的封装和出色的可靠性，为设计师提供了超越业界标准的解决方案。
技术深度解析：VBC9T3033如何实现双路性能优化
核心架构优势：Trench工艺与双P沟道集成
VBC9P3033采用先进的沟槽（Trench）工艺技术，并在单一的TSSOP8封装内集成两个高性能P沟道MOSFET。这种集成设计不仅节省了超过50%的PCB面积，更通过优化的内部互连，显著降低了寄生电感和回路阻抗。其-30V的漏源电压（VDS）提供了充裕的设计余量，而±20V的栅源电压（VGS）范围则增强了栅极驱动的抗干扰能力和应用灵活性。阈值电压（Vth）典型值为-1.7V，确保了在低至-4.5V驱动电压下也能实现高效导通，特别适合由低电压逻辑信号直接控制的场景。

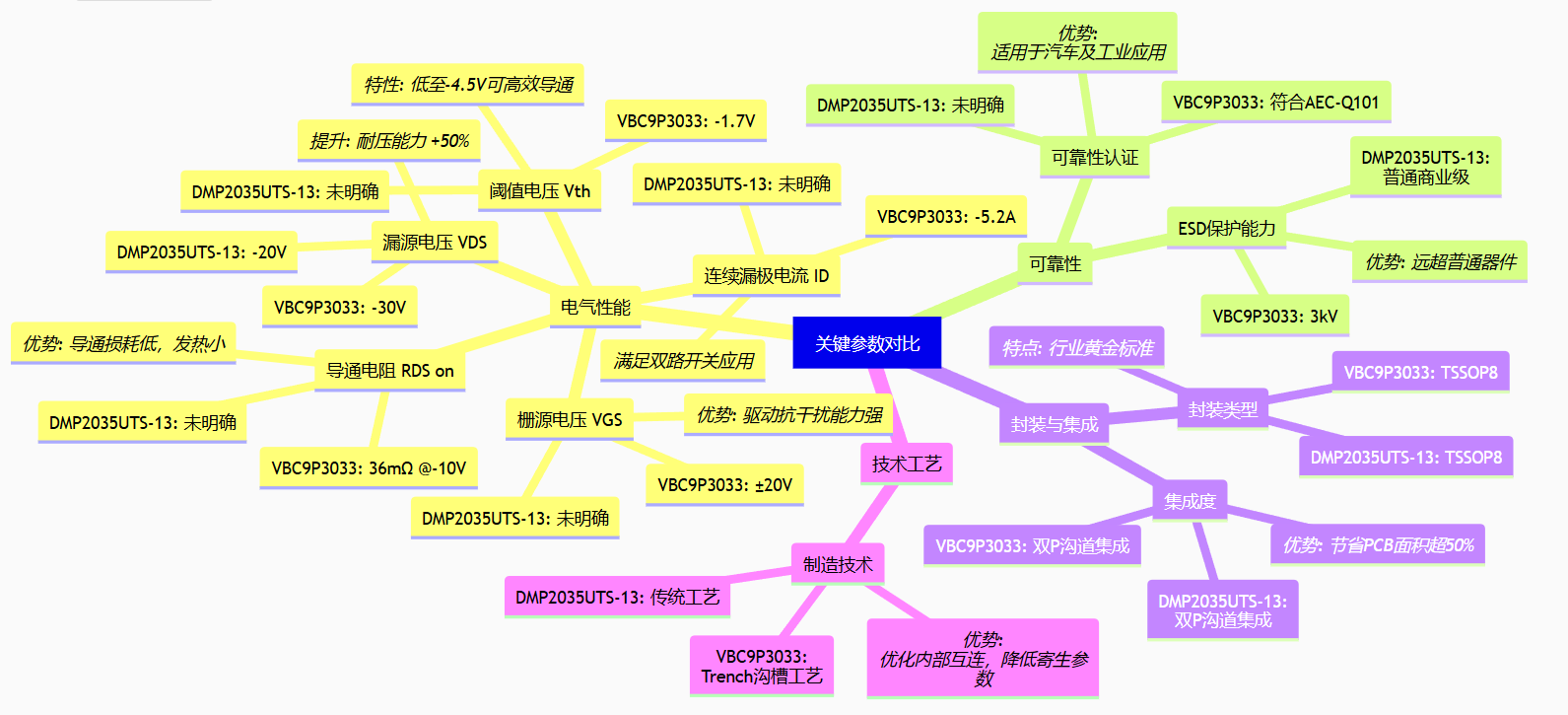

VBC9P3033与DMP2035UTS-13关键参数对比分析
关键参数对比分析：全面超越业界标杆
与业界常用的Diodes公司DMP2035UTS-13相比，VBC9P3033在多项核心指标上实现领先。其漏源电压从对标型号的-20V提升至-30V，耐压能力增加50%，为系统应对电压浪涌提供了更强的安全保障。在导通电阻方面，VBC9P3033在-10V栅极驱动下仅为36mΩ，展现出优异的导通特性。尽管连续漏极电流为-5.2A，但其更低的导通电阻意味着在相同电流下通态损耗更低，发热更小。此外，其ESD保护能力高达3kV，远超普通商业级器件，结合符合AEC-Q101标准的可靠性认证，使其能够胜任汽车电子及工业控制等要求严苛的应用。
在紧凑型电源架构中的四大应用场景
负载开关与电源路径管理：实现高效通断
在多电压域系统中，VBC9P3033凭借其快速开关速度和低输入电容，成为理想负载开关。其双路独立P沟道设计可同时或分时控制两路电源，实现顺序上电或模块化断电，有效降低系统待机功耗。低至36mΩ的导通电阻确保了在导通状态下的压降极小，提升了电源分配效率。
电池保护与反向电流阻断：守护系统安全
在便携设备中，该器件可用于电池的充电与放电通路管理。其-30V的耐压能够承受电池连接器可能出现的意外反接或浪涌。P沟道特性使其易于实现无损耗的电流反向阻断，防止电池在系统关机时异常放电，延长待机时间。
电机驱动与感性负载控制：提供可靠驱动
在驱动小型直流电机或继电器等感性负载时，双路集成的VBC9P3033可方便地构建H桥或半桥电路。其快速的开关速度有助于提高PWM控制精度，降低开关损耗。良好的ESD保护和可靠性确保其能承受电机启停产生的反电动势冲击。
信号切换与模拟开关：超越传统模拟开关
在需要切换音频、数据或低压模拟信号的场合，其低导通电阻和低泄漏电流的特性，使其性能接近专用模拟开关，同时提供了更高的电流处理能力和电压范围，成为高集成度设计中的多功能选择。
系统级优势：从芯片到系统的价值提升
空间利用率的极致优化
TSSOP8封装是空间受限应用的黄金标准。VBC9P3033将两个MOSFET集成于此，相比使用两个分立SOT-23器件，节省PCB面积超过60%，并简化了布局布线。这为日益小巧的物联网设备、可穿戴设备和超薄笔记本主板释放了宝贵空间。
散热与可靠性双重保障
得益于Trench工艺，器件在保持小尺寸的同时实现了优异的散热特性。更低的导通电阻直接转化为更低的通态功耗，减少了自发热。符合AEC-Q101标准意味着它通过了严格的应力测试，包括高温操作寿命（HTOL）和温度循环，确保在-55°C至150°C的宽温度范围内稳定工作，满足汽车和工业级产品的长寿命要求。
总体系统成本的有效控制
集成双路设计减少了元件数量、贴装工时和物料管理成本。更高的耐压和可靠性降低了外围保护电路的需求，并减少了因器件失效导致的现场维修和召回风险。其“绿色”器件特性及符合RoHS标准，也助力客户产品满足全球环保法规。
工程实施建议与最佳实践

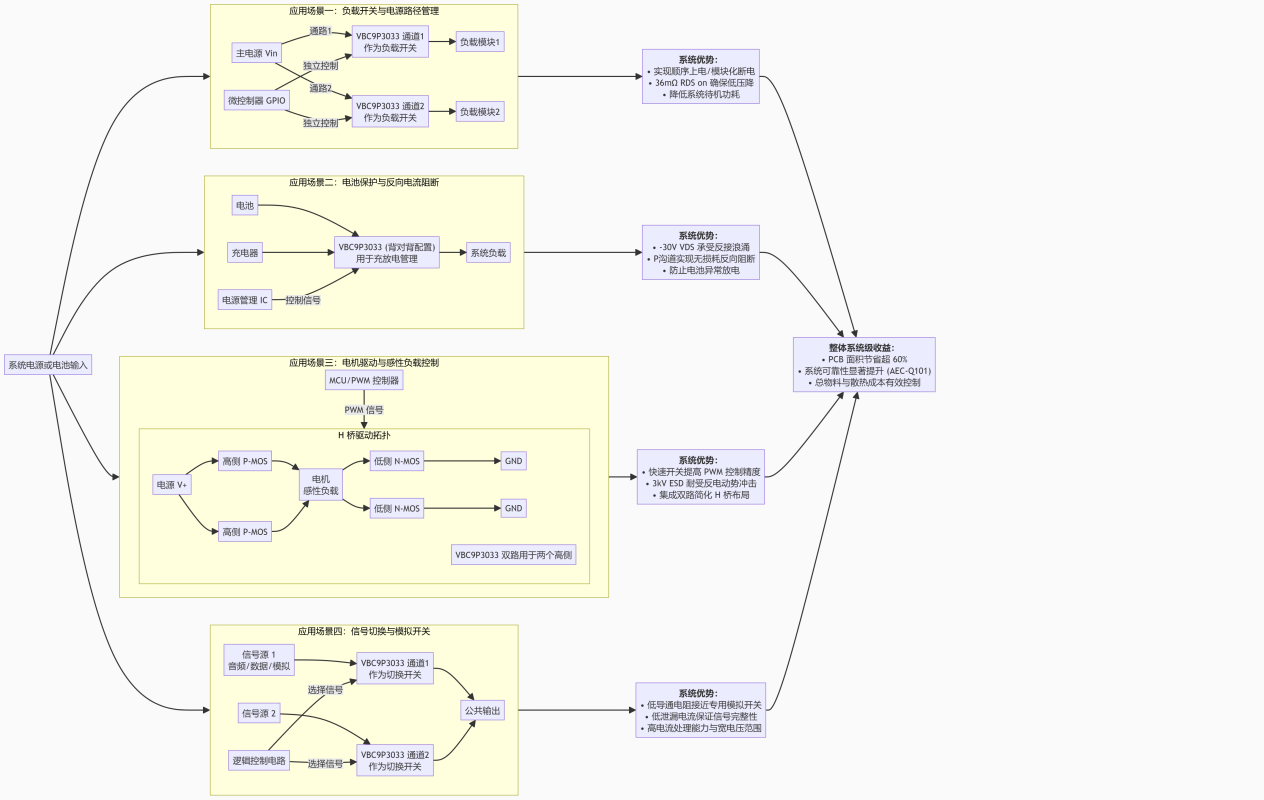

VBC9P3033 在紧凑型电源架构中的四大应用场景拓扑
在布局布线时，建议将每个MOSFET的源极引脚通过尽可能宽的走线连接到电源或地平面，以降低寄生电阻和电感。对于开关应用，驱动回路应保持紧凑，栅极串联电阻需根据开关速度与EMI要求进行调整，通常建议在2.2Ω至10Ω之间。
热管理方面，尽管封装小巧，仍建议在PCB对应器件底部区域铺设铜皮并增加热过孔，以将热量有效传导至内部地层或散热层。
在双路协同工作时，需注意两路之间的热耦合。在持续大电流应用下，应确保两路MOSFET的功耗均衡，必要时可通过监测其温升进行验证。
行业验证与生态支持
VBC9P3033已通过全面的可靠性测试，并与主流电源管理IC和微控制器兼容。VBsemi提供详细的产品数据手册、SPICE仿真模型以及应用笔记，支持客户快速完成设计与验证。其作为DMP2035UTS-13等型号的强力替代选择，提供了更高的耐压和可靠的供货保障。
未来展望：持续推动高集成度功率方案
随着电子设备功能日益复杂而体积不断缩小，高集成度、高性能的复合功率器件将成为主流。VBsemi将持续深耕Trench及更先进的工艺，未来计划推出将驱动、保护与MOSFET进一步集成的智能功率模块，为市场带来更精简、更智能的电源解决方案。
在追求设备小型化与智能化的时代浪潮中，VBsemi VBC9P3033双P沟道MOSFET以其高集成度、卓越的电气性能和坚固的可靠性，成为了紧凑型双路开关应用的理想心脏。它不仅仅是一个元件升级，更是帮助工程师突破设计边界，打造下一代高效、可靠电子产品的关键赋能者。
