一、AKP10M60R产品简介
AKP10M60R是ARK（方舟微）推出的一款高压、可开关的电流调节器，阳极和阴极间具备高达600V击穿电压和1-100mA电流输出能力。该器件可以通过外部电阻R灵活的设定电流值，并支持通过栅极电压（VG）进行开关控制。AKP10M60R具备优异的瞬态抑制能力，可有效抵御电流/电压冲击，确保稳定输出。该器件尤其适用于工业控制、汽车电子等严苛电磁环境，保障系统可靠运行。
二、AKP10M60R的产品特性
产品类型：高压电流调节器。
高压能力：击穿电压600V，适用于高压环境。
电流可编程：通过外部电阻 R灵活设定输出电流。
高功率耗散：连续功耗可达40W。
可开关控制：支持通过栅极电压实现电流源的开启与关闭。

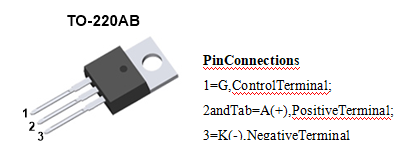

图1 AKP10M60R（TO220-AB封装）
三、应用领域
开关电源（SMPS）启动电路
高稳定性电压源
限流器和过压保护装置
快速恢复可复位保险丝
软启动电路
四、典型应用电路及原理
如图1所示，输入端A可承受高达600V的输入电压，这就意味着对一般输入几十伏或通过整流的高达300V的市电输入，还有数百伏的余量，同时由于其负反馈机制，使得输出电流是恒定的，这就意味着AKP10M60R能有效地抵御浪涌电流或电压，具有极好的抗瞬态能力。
输出电流的调节取决于电流调节电阻R，可以灵活地配置稳定的输出电流。也可直接在G-K上直接施加负电压，使得AKP10M60R完全关断。
图2 典型应用电路
五、AKP10M60R的典型应用方案
高压电机驱动电路应用
对于感性负载的应用，AKP10M60R能有效的抑制感性负载产生的瞬态脉冲，同时也能有效地简化电路，提高应用的性价比。
图3 电机驱动应用电路
车载电器应用
对于多媒体娱乐等车载电子应用，AKP10M60R能有效地抵御汽车各种电机的启停而产生的高达数百伏的瞬态脉冲对应用产品的干扰或破坏，同时也能有效简化电路。
图4 车载电子应用
LED驱动（可调光）
采用高压调节器AKP10M60R，可以非常简便地实现恒定电流以驱动LED。如图5所示，220V市电经过整流滤波后，获得310V的脉动直流电压。再采用高压调节器AKP10M60R和电阻R构成恒流源驱动LED工作。通过调节可变电阻R可以极简便地实现模拟调光，和PWM调光方式相比有效地降低了工作噪声。
该LED驱动方案抗瞬态能力强；电路结构简单，系统成本低；输入电压范围极宽，可以直接联接到整流后的市电；另外，通过控制电阻R的阻值，可以进行模拟调光。
图5 LED驱动电路（可调光）
【购买指引】
| 商品编号 | 厂家型号 | 规格 | 品牌名称 | 类目 |
| C3031436 | AKP10M60R | TO-220 | ARK(方舟微) | 场效应管(MOSFET) |
