一、AKF30N5P0SX产品简介
AKF30N5P0SX 是一款30V N沟道增强型 MOSFET，采用先进的沟槽技术，具备优异的性能表现。该器件具有极低的导通电阻（典型值为 3.9mΩ @ VGS=10V，5.2mΩ @ VGS=4.5V）和高电流承载能力（ID 达 59A），适用于PD快充、电源管理、电机驱动等相关应用。
二、AKF30N5P0SX的产品特性
产品类型：增强型Trench MOSFET。
低导通电阻：典型值为 3.9mΩ @ VGS=10V，5.2mΩ @ VGS=4.5V。
高载流能力：饱和电流达59A。
紧凑的封装设计：采用PDFN3333封装，节省空间。
图1 AKF30N5P0SX（PDFN3333封装）
三、应用领域
DC/DC转换器
PD快充与适配器
电机驱动
电池管理系统
同步整流
四、AKF30N5P0SX的典型应用方案
PD快充中的应用
在USB PD快充系统中，30VMOSFET常被用作VBUS功率路径的开关管，其核心作用是安全、高效地控制高达20V/5A（100W）的电力输出。该MOSFET通常位于协议芯片的控制下，充当一个快速的电子开关。当设备接入并完成协议握手后，协议芯片会输出一个栅极驱动信号，使VBUS开关管导通，电能便从适配器的DC-DC转换后端安全地输送到USB端口。
ARK（方舟微）推出的增强型N沟道Trench MOSFET产品AKF30N5P0SX，其具有耐压30V、大电流低电阻、PDFN3333封装等特点，可在快充方案中作为VBUS开关管进行使用，图2所示为该产品在快充中的典型应用方案，该产品可与DMZ6005E、IW9801等元器件配合使用。
图2 AKF30N5P0SX作为VBUS开光管的典型应用方案
电机驱动控制领域的应用
在电机驱动控制应用中，30V低导通电阻的MOSFET扮演着至关重要的角色，广泛应用于工作电压在12V左右的直流有刷电机、步进电机及无刷直流（BLDC）电机的驱动电路中，其主要应用场景有如无人机、机器人、小型电动工具及小家电（电动牙刷）等。
ARK（方舟微）推出的增强型N沟道Trench MOSFET产品AKF30N5P0SX，其具有耐压30V、大电流低电阻可显著降低导通损耗提升效率。另外在相同封装尺寸下，更低的导通电阻意味着能够承受更高的电流。
图3 AKF30N5P0SX在电机驱动控制领域中的典型应用方案
电池保护的应用
在锂电池保护电路中，30V低导通电阻的MOSFET作为安全开关控制电池的充放电，能有效承受充放电过程中的电压尖峰和浪涌，确保长期可靠性与安全，防止击穿。如图4所示，在实际电路中，通常采用两个MOSFET背对背串联，分别控制充电与放电回路。保护芯片通过监测电池的电压、电流，在发生过充、过放、短路或过流时，迅速关闭相应的MOSFET，切断电路。
ARK（方舟微）除 30V单管AKF30N5P0SX外，还有30V背靠背MOS，具体型号为AKL30N5P0SD，封装形式为TSSOP-8，产品示意图见图5。
图4 AKF30N5P0SX在电池保护中的典型应用方案

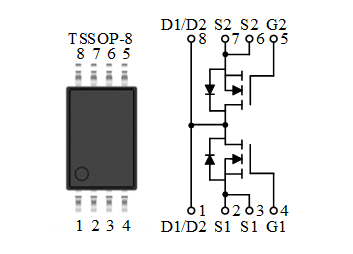

图5 AKL30N5P0SD 示意图
