安芯微 ISN14919 高性能低边智能驱动芯片闪亮登场！

ISN14919 是用于工业 PLC/远程 IO/DCS 系统的最优低边智能驱动芯片解决方案

ISN14919 Pin-to-Pin ADI MAX14919A

性能优：导通电阻 140mΩ,通道持续电流 1A，开关频率 500KHz

集成度高： LDO、电压钳位、限流，外围器件最少化

健壮性强： ESD、SURGE、过温、过流与短路、欠压、电压钳位

独家实现单芯片全过程数据二维码追溯

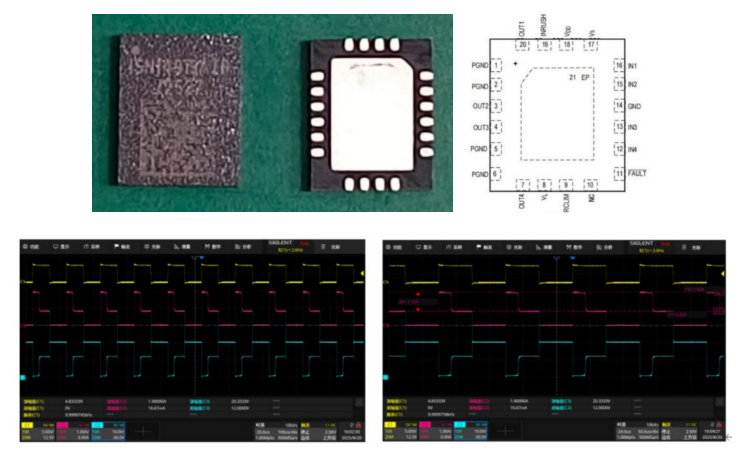

封装与选型



ISN14919 提供 TQFN20 封装（Pin-to-Pin  兼容 MAX14919A）,特别适合 PLC 和远程 IO 卡片式产品。

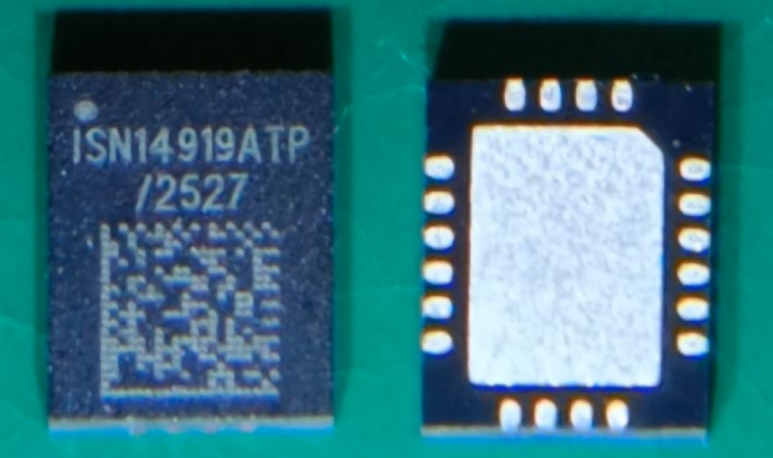

TQFN20 封装(4mm*5mm)

关键参数



◆电源供电电压：5V  或者  7V ~ 60V

◆限流响应时间：us 级，电流越大响应越快

◆工作电流：4 通道 OUT 全部关断时为 0.8mA，4 通道 OUT 全部开启时为 1.2mA

◆ LDO ：5V/50mA

◆ 逻辑电源电压：1.62V ~ 5.5V

◆开关频率：500kHz

◆负载电压：3V ~ 45V

◆限流选项：限流值可设置10ms 双倍电流

◆导通电阻：140mΩ(典型值)

◆负载电流：每通道持续电流 1A，峰值电流 3A

◆故障指示：VDD/V5/VL 欠压、芯片/LDO/通道过热

◆ 钳位电压：49V(典型值)

◆  工作环境温度： -40°C ~ 125°C

◆保护功能：过热保护、欠压保护、短路保护、浪涌： ±1kV/42Ω 8µs/20µs、 HBM： ±2kV CDM ：±2kV 、Contact： ±8kV Air： ±25kV

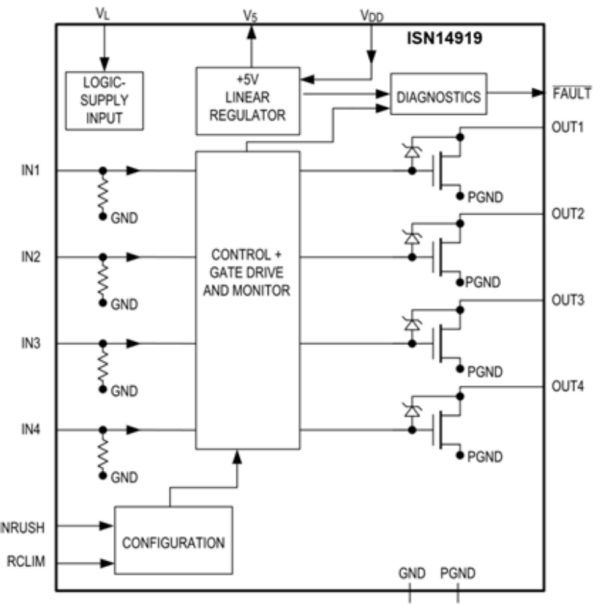

图1  芯片功能框图

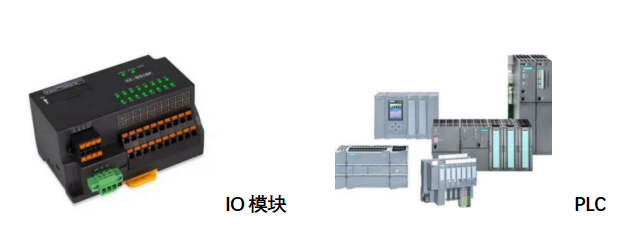

产品应用场景



产品亮点

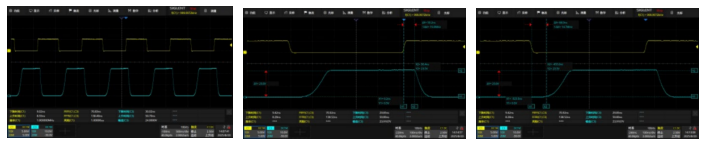

500KHz 的开关频率轻松应对高速应用场景



ISN14919 拥有优异的响应速度，ton 、toff 典型值分别为 55ns 、125ns ，tr 、tf 典型值    分别为 30ns 、50ns，能很好地满足 PLC 、 IO 模块的高速应用场景，让同类产品望尘莫 及。





低导通电阻、大持续电流轻松驱动各类负载



ISN14919 各输出通道 140mΩ 的导通电阻及 1A 的持续电流能力可满足 PLC 和 DCS 系 统、 IO 模块、电磁阀、继电器、小型马达等负载的需求，通道并联可满足更大负载的 应用场景。产品优良的设计可以很好地驱动阻性、容性、感性负载。

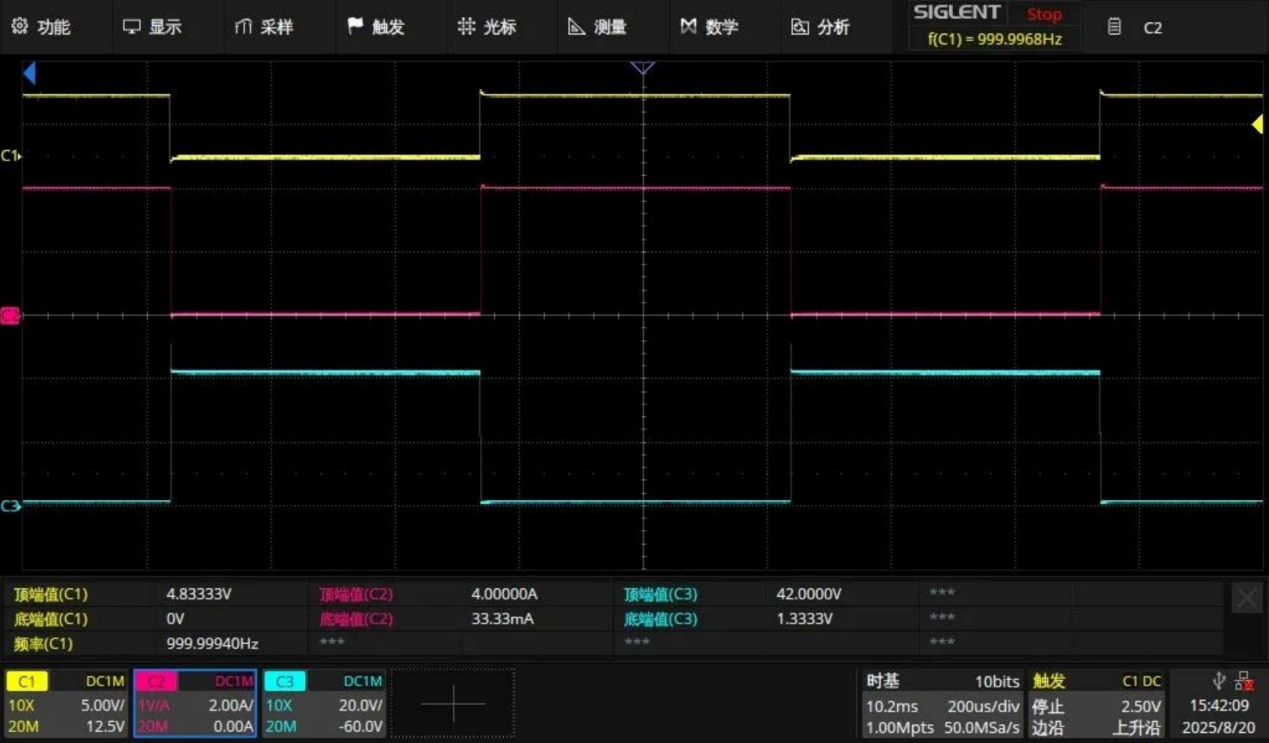

图  2 单通道输出 4A 电流



高精度 LDO 为客户节省一路隔离电源



ISN14919 内部集成 5V/50mA 高精度、高可靠性 LDO，可为前级逻辑侧的光耦或数字  隔离器供电，同时为芯片本身的逻辑电源供电并作为芯片 Fault 管脚的上拉电源，可为 客户节省一路隔离电源，节省器件成本和布板空间。



TQFN20 小封装及高集成度特别适合卡片式产品



4mm x 5mm 的芯片封装尺寸，叠加内部集成 LDO 、限流 、 电压钳位等设计，可完美 地契合卡片式等紧凑型产品需求，解决了工程师们在 PCB 布板上的空间忧虑，助力工 程师们把整机设计做到极致。



图  3  限流波形



高可靠性设计



ISN14919 具有 ESD 和浪涌防护、电压钳位、欠压保护、多模块过温保护、快速限流响 应和短路电流抑制能力等，确保芯片长期安全稳定工作。

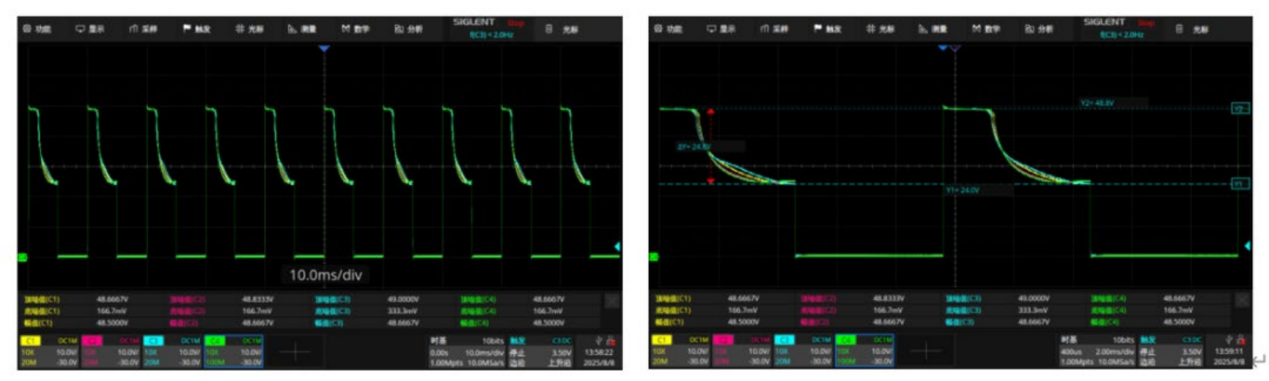

图 4  四个通道同时驱动继电器电压钳位波形



关于安芯微



安芯微半导体是高性能、高可靠性模拟及混合信号芯片公司。自 2020 年成立以来，公司聚焦工业以太网芯片、隔离器件、传感器三大方向，为工业自动化、光伏储能、具 身机器人及消费电子等领域提供丰富的半导体产品及解决方案。
