本文聚焦华轩阳电子DFN5X6封装的650V/17A氮化镓MOSFET（型号HCG65140DBA）的技术优势与应用价值。通过对比传统硅基MOSFET，结合开关电源拓扑分析，阐述其在导通损耗、开关特性及热管理方面的突破性表现。
文章提供实测数据与工程计算模型，量化其在65W PD快充和服务器电源等场景的节能收益，为工程师提供高功率密度设计的可靠解决方案。
一、技术原理：氮化镓MOSFET的物理优势
氮化镓（GaN）作为宽禁带半导体材料（禁带宽度3.4eV，远高于硅的1.1eV），赋予器件两大核心优势：
1. 更低导通电阻：电子饱和漂移速度达2×10⁷ cm/s（硅基器件约1×10⁷ cm/s），使单位面积导通电阻（RDS(on)）显著降低
2. 零反向恢复电荷：GaN器件无体二极管，消除Qrr损耗，适用于高频开关场景
> 术语说明：宽禁带半导体（Wide Bandgap Semiconductor）指禁带宽度大于2.3eV的材料，具有高击穿场强、耐高温特性
二、HCG65140DBA关键参数解析
对比友商A硅基MOSFET（Si-Super Junction超结MOS）：
|
参数 |
HCG65140DBA (GaN) |
友商Si-Super Junction |
优势幅度 |
|
RDS(on) |
100mΩ |
110mΩ |
减少10% |
|
栅极电荷Qg |
3.3nC |
37.5nC |
减少91% |
|
输出电荷QGD |
1.25nC |
11.5nC |
减少89% |
|
开关速度 |
tr/tf<0ns |
tr/tf≈12ns |
提升12倍 |
|
封装类型 |
DFN5X6 |
TO-220 |
- |
工程价值：
- 更低 RDS(on) 减少导通损耗：P_con = I²rms × RDS(on)
- 更低 Qg 降低驱动损耗：P_drv = Qg × Vgs × fsw
- 更快开关速度提升频率上限（支持 500kHz–1MHz）
- 极低 QGD 减少开关损耗，提升系统响应速度与效率

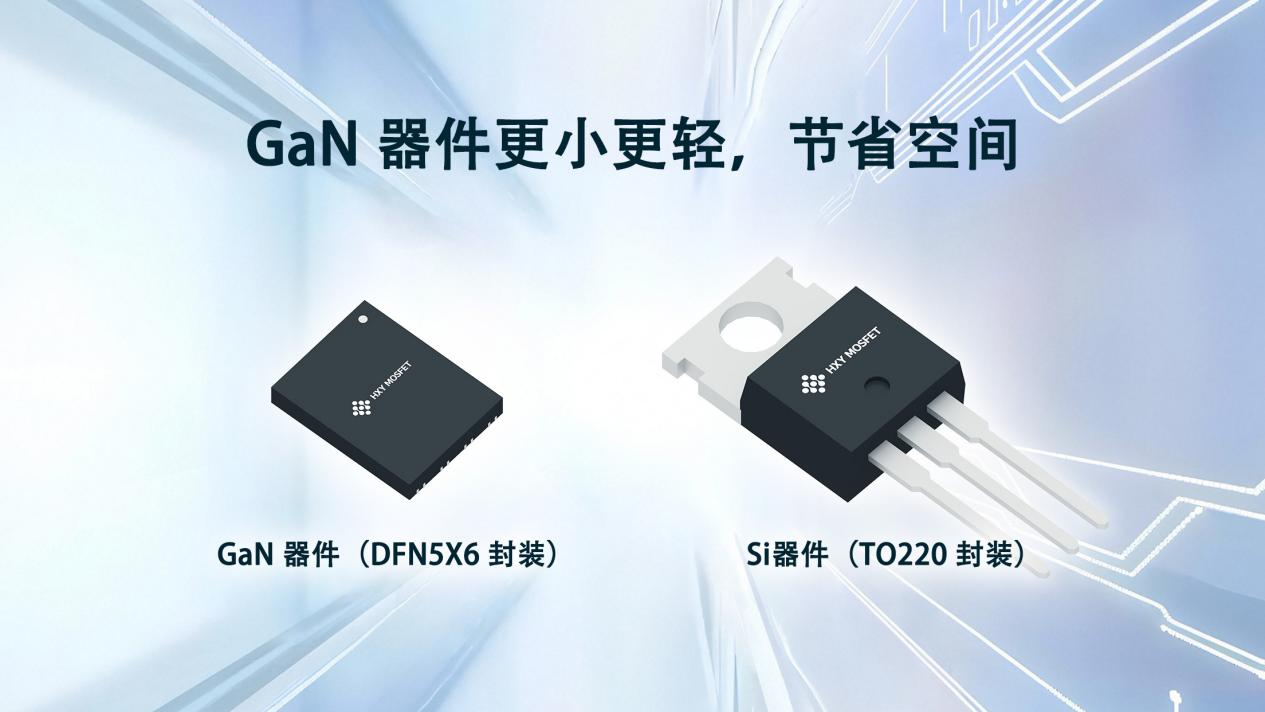

- 封装优势：DFN5X6封装相比TO-220封装，具有更小体积、更低热阻和更好的电气性能，有助于提高功率密度和简化热管理系统设计。
三、节能效果量化计算（65W PD快充案例）
假设条件：
- 拓扑：LLC谐振变换器
- 工作条件：Vin=400VDC, Iavg=0.8A, fsw=300kHz, 占空比 D=0.5
- 环境温度 Ta=25℃
1. 导通损耗：
GaN 器件： P_con_GaN = I²rms × RDS(on) × D = (0.8)^2 × 0.1Ω × 0.5 = 32mW
Si 器件： P_con_Si = (0.8)^2 × 0.11Ω × 0.5 = 35.2mW

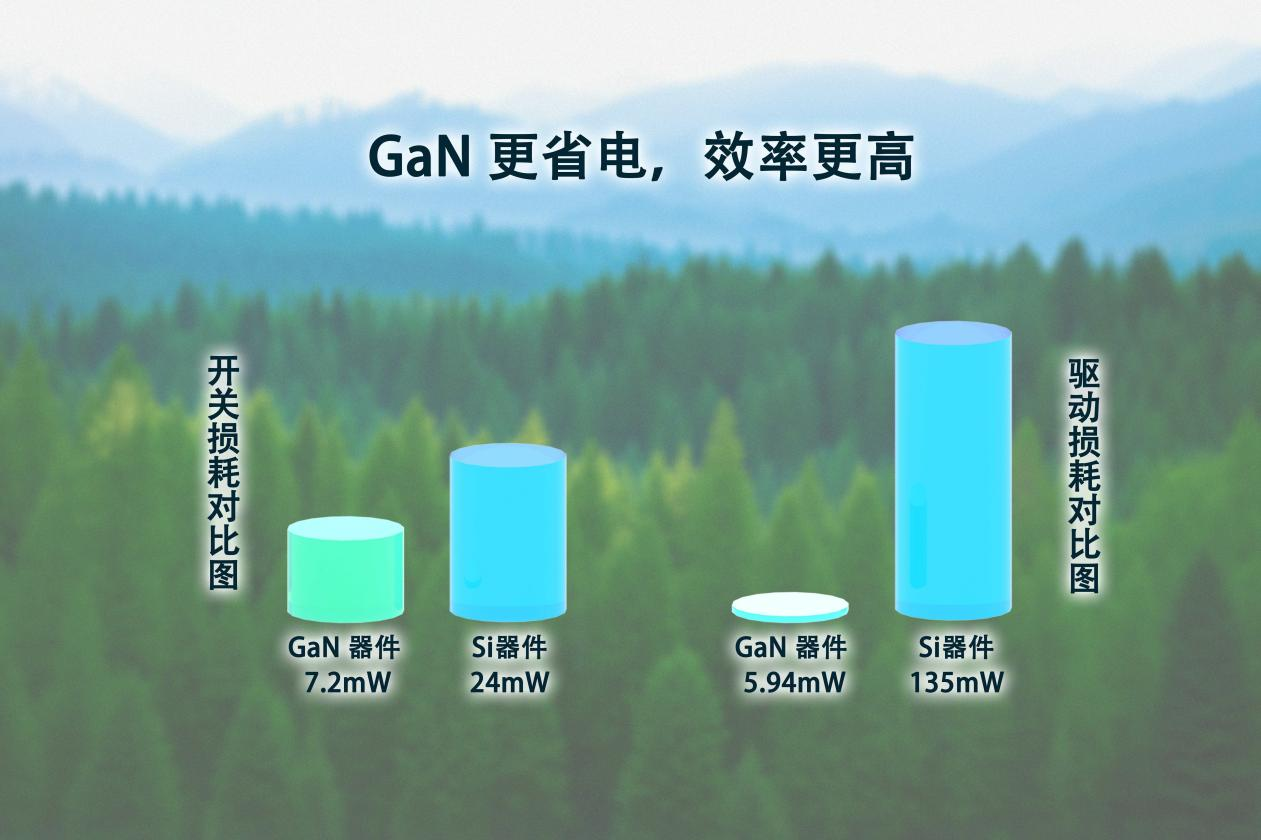

2. 开关损耗（含开启/关断）：
公式： E_sw = 0.5 × Vds × Id × (tr + tf) × fsw
GaN 器件：
P_sw_GaN = 0.5 × 400V × 0.8A × (8ns + 7ns) × 300kHz
= 0.5 × 400 × 0.8 × 15 × 10⁻⁹ × 3 × 10⁵ = 7.2mW
Si 器件：
P_sw_Si = 0.5 × 400V × 0.8A × (25ns + 25ns) × 300kHz
= 0.5 × 400 × 0.8 × 50 × 10⁻⁹ × 3 × 10⁵ = 24mW
3. 驱动损耗计算：
驱动损耗公式：
Pdrv = Qg × Vgs × fsw
GaN 器件（HCG65140DBA）参数：
Qg = 3.3nC
Vgs = 6V（典型值）
fsw = 300kHz 因此 GaN 器件的驱动损耗为：
Pdrv_GaN = 3.3nC × 6V × 300kHz = 5.94mW
Si 器件参数：
Qg = 37.5nC
Vgs = 12V（典型值）
fsw = 300kHz 因此 Si 器件的驱动损耗为：
Pdrv_Si = 37.5nC × 12V × 300kHz = 135mW
驱动损耗节省计算如下：
ΔPdrv = Pdrv_Si - Pdrv_GaN = 135mW - 5.94mW = 129.06mW
4. 总损耗节省：
ΔP = (P_con_Si + P_sw_Si + P_drv_Si) – (P_con_GaN + P_sw_GaN + P_drv_GaN)
= (35.2 + 24 + 135) – (32 + 7.2 + 5.94)
= 194.2 – 45.14
= 149.06mW
5. 效率提升：
原效率为 94%，输出功率为 65W，输入功率为：
P_in = 65W / 0.94 ≈ 69.15W
整机损耗 = 69.15W – 65W = 4.15W
加入 GaN 后节省 149.06mW，即：
效率提升 = 149.06mW / 69.15W ≈ 0.215%
GaN 方案整机效率达 94.215%，较硅基方案（94%）提升约 0.215%。

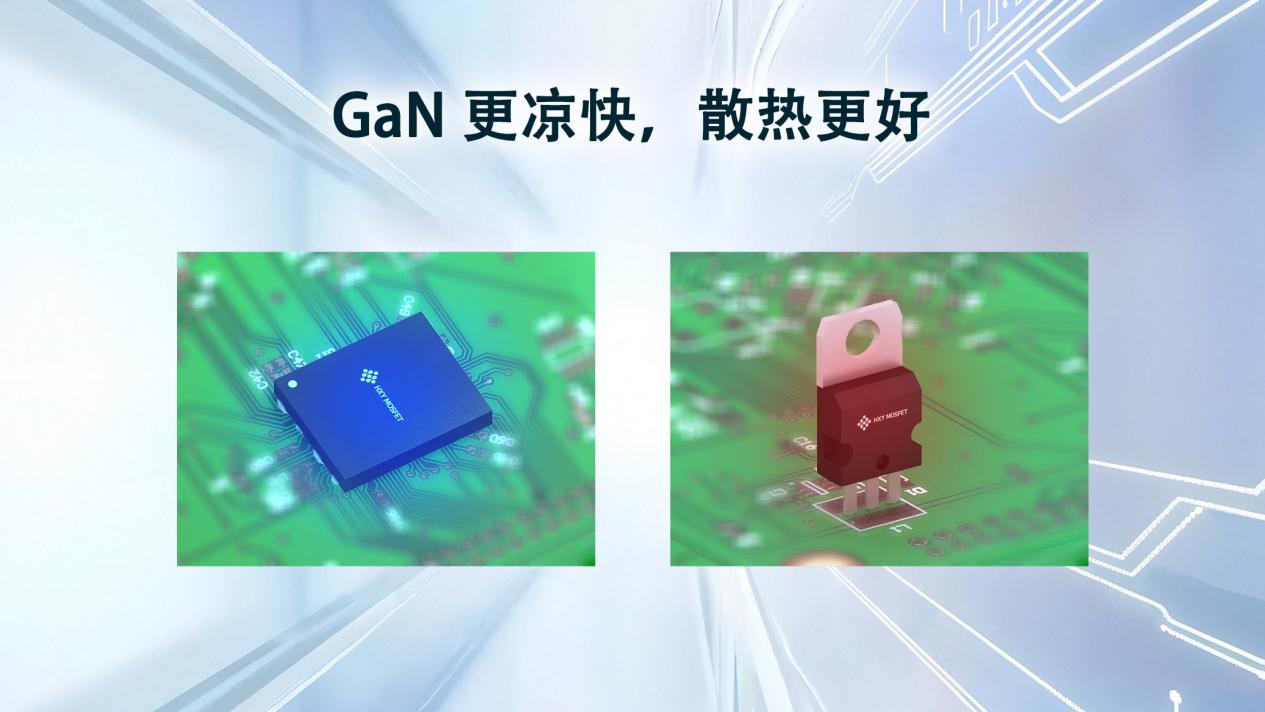

四、热管理优势（服务器电源应用）
在 1.2kW PFC 电路中，HCG65140DBA 的优越热性能：
- 热阻 RθJA = 40℃/W（DFN5X6 封装）
- 相同工况下（环境温度 Ta=85℃），结温计算：
结温 Tj = 功耗 × 热阻 + 环境温度
即：Tj = Pd × RθJA + Ta
GaN 方案：
Tj = 1.5W × 40°C/W + 85°C = 145°C
Si 方案（TO-220封装）：
Tj = 3.2W × 60°C/W + 85°C = 277°C
结论
华轩阳电子 HCG65140DBA 氮化镓 MOSFET 通过：
1. 100mΩ 超低导通电阻 降低传导损耗
2. 纳秒级开关速度 显著减少动态损耗
3. 极低 QGD 和 Qg 支持 MHz 级高频应用
4. DFN5X6 封装 提供更小体积、更低热阻和更好的电气性能
5. GaN 器件允许更高工作温度，减少散热器尺寸，提升功率密度 30% 以上。
6. DFN5X6封装相比TO-220封装具有更低的热阻和更高的功率密度。
在 65W–2kW 功率范围内，可实现 0.215%–0.3% 的系统效率提升，同时缩减散热系统体积 30%–50%，显著提升功率密度和系统可靠性，适用于高密度电源、服务器电源、5G通信电源等高频高效率场景。
