一、智能穿戴设备的 "毫米级" 挑战
随着AI眼镜的逐渐成熟，长江微电的T-CORE小型化一体成型电感，助力国内AI眼镜品牌走向量产：
2023年初，中国很多AI眼镜的品牌还处于产品的研发期，关键技术的攻克期，在诸多技术难关里，如何把PCBA主板做到小小的眼镜支架里面，是国内AI品牌需要面对的难题之一，这需要大量的，足够小又足够功率的小型化电子元器件。
长江微电与国内 AI 眼镜品牌一道，在开发新一代 Ai 眼镜时，在显示模组、5G 通信模块、算力芯片、蓝牙模块、WiFi模块、音频模块等多个高功耗单元里，要做多个DC-DC的升降压电路管理电路，储能滤波电路，整个PCB的主板面积大约在900mm左右，长度要做到50mm以内,却又需要在如此狭小的面积里面布满16颗功率电感、5颗共模电感。
长江微电的T-CORE一体成型电感，主打小型化，届时公司已经攻克了141265（1.4mm*1.2mm*0.65mm)功率电感系列，在客户的极致需求下，长江微电又开始研制121065（1.2mm*1.0mm*0.65mm）和1005（1.0mm*0.5mm*0.55mm),在客户的需求和推动下，也在长江微电强大的研发能力和高效的执行力下，公司推出的极致小型化一体成型电感，应用于客户的多款AI产品中，客户的多款AI眼镜也成功推出市场，获得了非常不做的市场凡响。

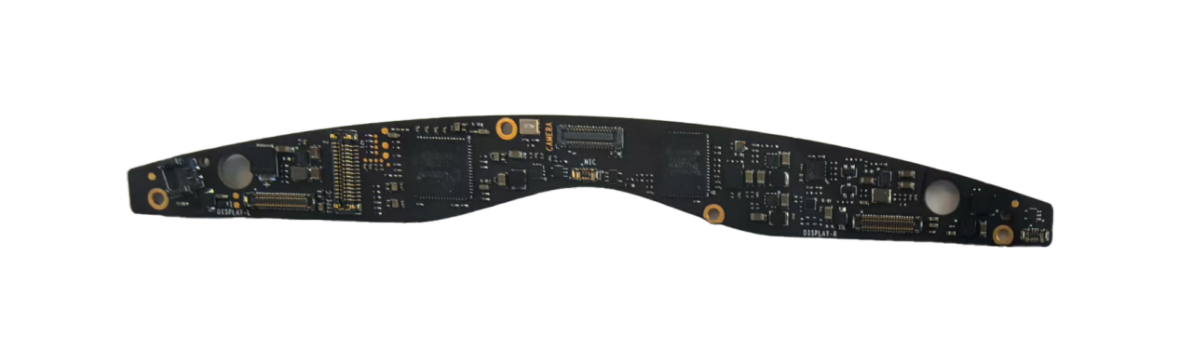

（PCBA）

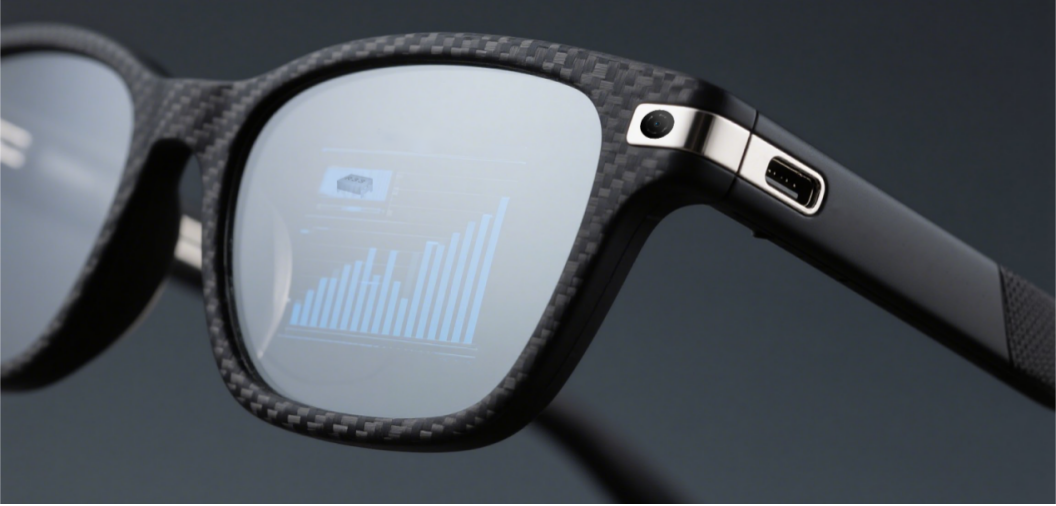

（产品概念图）
二、三大核心矛盾亟待解决

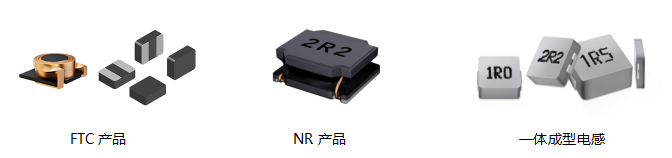

1、空间约束矛盾：传统NR绕线电感在主板上占用的空间较大，且功率一般；传统的一体成型电感功率足够，但体积太大；长江微电FTC系列功率电感，极致的小型化，同时底部电极工艺，能极大缩小PCB的SMD面积，工程师可以在更小的体积的PCB上面排列更多的FTC系列电感。
2、功率性能需求：传统NR绕线电感，相同体积下，温升电路、饱和电流均不能达到客户对功耗的极致要求，FTC系列一体成型电感，采用T-CORE+扁线绕线设计；T-CORE增加磁饱和密度，扁线绕线设计降低DCR(直流电阻），极大的降低了AI眼镜的损耗，有效的解决了AI眼镜电池的耐用度问题。
3、EMI、EMC干扰：FTC系列功率电感，采用闭磁路设计，在更狭小的空间里，有效降低了电感在电路中的EMI、EMC干扰。

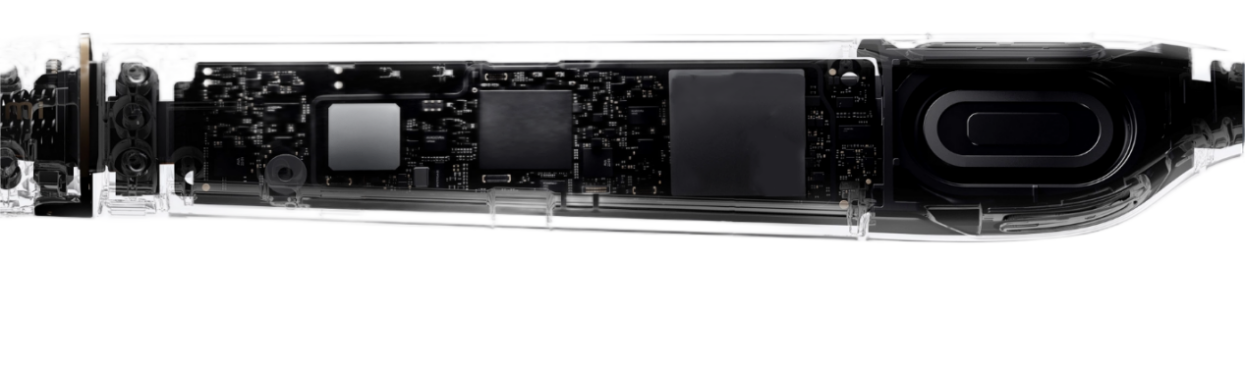

例图（PCBA）

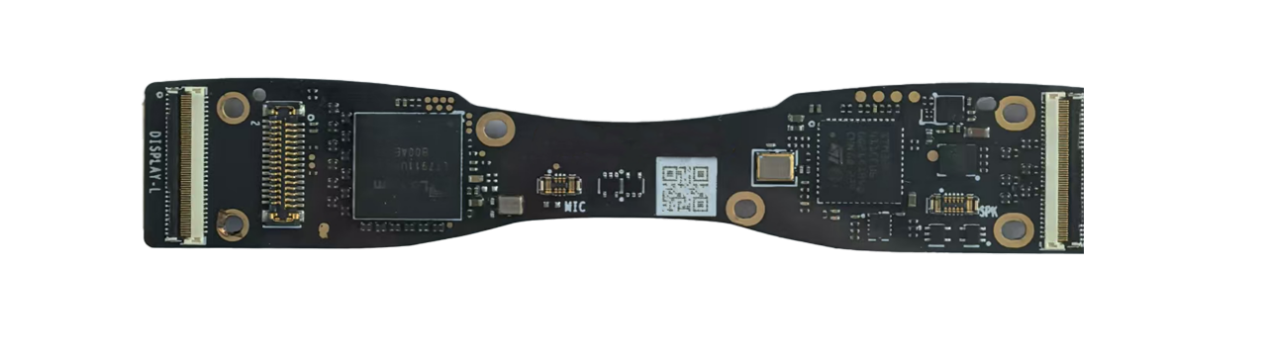

例图（PCBA）
FTC系列一体成型电感、制造工艺方面，采用 T-core 工艺+扁线绕线技术，T-core增加磁饱和密度，扁线绕线技术有效降低DCR(直流电阻），多次模压成型。公司自研的高效率、高饱和复合型合金粉料，采用全自动化绕线设备；

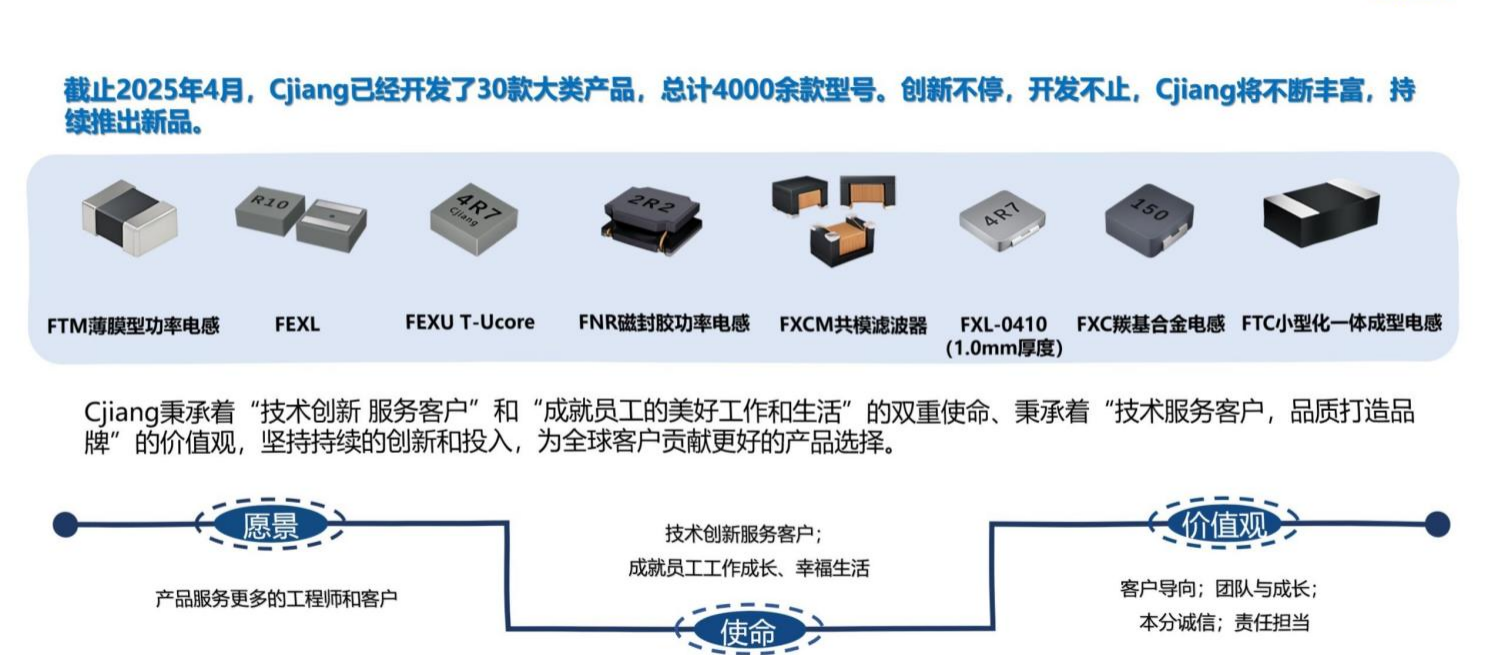

FTC系列电感，体积从1005~5050系列，体积涵盖了40多款不同的体积系列；丰富的系列选型，充分满足各领域工程师的开发需求。创新不停，开发不止，Cjiang将不断丰富，持续推出新品。
|
型号 |
尺寸[mm] |
电感值[uH] |
直流电阻最大值[mΩ] |
饱和电流[A] (lsat*) |
额定电流[A] (Irms*) |
|
1.0*0.5*0.5mm |
0.47uH |
220mΩ |
1.5A |
1.3A |
|
|
1.0*0.5*0.5mm |
1uH |
300mΩ |
1.15A |
1A |
|
|
1.2*1.0*0.65mm |
2.2uH |
340mΩ |
1.3A |
1A |
|
|
1.4*1.2*0.8mm |
0.33uH |
28mΩ |
5.3A |
4A |
|
|
1.4*1.2*0.8mm |
0.47uH |
35mΩ |
4.6A |
3.8A |
|
|
1.4*1.2*0.8mm |
1uH |
77mΩ |
3A |
3A |
|
|
1.6*0.8*0.8mm |
1uH |
200mΩ |
3A |
2.1A |
|
|
1.6*0.8*0.8mm |
2.2uH |
260mΩ |
1.5A |
1.4A |
|
|
2.0*1.2*0.8mm |
1uH |
55mΩ |
3.2A |
3.2A |
|
|
2.0*1.2*0.8mm |
2.2uH |
185mΩ |
2.6A |
2.2A |
|
Series |
L |
G/Typ |
W |
E |
T |
A/Typ |
B/Typ |
C/Typ |
|
FTC100505S |
1.0±0.15 |
0.4 |
0.5±0.15 |
0.30±0.2 |
0.50Max. |
1.20 |
0.30 |
0.60 |
|
FTC100506S |
1.0±0.15 |
0.4 |
0.5±0.15 |
0.30±0.2 |
0.60Max. |
1.20 |
0.30 |
0.60 |
|
FTC100565S |
1.0±0.15 |
0.4 |
0.5±0.15 |
0.30±0.2 |
0.65Max. |
1.20 |
0.30 |
0.60 |
|
FTC100765D |
1.0±0.1 |
0.4 |
0.7±0. 1 |
0.30±0.2 |
0.65Max. |
1.10 |
0.30 |
0.80 |
|
FTC100708D |
1.0±0. 1 |
0.4 |
0.7±0. 1 |
0.30±0.2 |
0.80Max. |
1.10 |
0.30 |
0.80 |
|
FTC121065S |
1.2±0.2 |
0.4 |
1.0±0.2 |
0.40±0.2 |
0.65Max. |
1.30 |
0.30 |
1.10 |
|
FTC160806S |
1.6±0.2 |
0.6 |
0.8±0.2 |
0.50±0.2 |
0.60Max. |
1.70 |
0.50 |
0.90 |
|
FTC160865S |
1.6±0.2 |
0.6 |
0.8±0.2 |
0.50±0.2 |
0.65Max. |
1.70 |
0.50 |
0.90 |
|
FTC160808S |
1.6±0.2 |
0.6 |
0.8±0.2 |
0.50±0.2 |
0.80Max. |
1.70 |
0.50 |
0.90 |
|
FTC141265S |
1.4±0.2 |
0.5 |
1.2±0.2 |
0.45±0.2 |
0.65Max. |
1.50 |
0.40 |
1.30 |
|
FTC141207S |
1.4±0.2 |
0.5 |
1.2±0.2 |
0.45±0.2 |
0.70Max. |
1.50 |
0.40 |
1.30 |
|
FTC141208S |
1.4±0.2 |
0.5 |
1.2±0.2 |
0.45±0.2 |
0.80Max. |
1.50 |
0.40 |
1.30 |
|
FTC201206S |
2.0±0.2 |
0.6 |
1.2±0.2 |
0.70±0.2 |
0.60Max. |
2.10 |
0.50 |
1.30 |
|
FTC201265S |
2.0±0.2 |
0.6 |
1.2±0.2 |
0.70±0.2 |
0.65Max. |
2.10 |
0.50 |
1.30 |
|
FTC201208S |
2.0±0.2 |
0.6 |
1.2±0.2 |
0.70±0.2 |
0.80Max. |
2.10 |
0.50 |
1.30 |
|
FTC201210S |
2.0±0.2 |
0.6 |
1.2±0.2 |
0.70±0.2 |
1.00Max. |
2.10 |
0.50 |
1.30 |
|
FTC201212S |
2.0±0.2 |
0.6 |
1.2±0.2 |
0.70±0.2 |
1.20Max. |
2.10 |
0.50 |
1.30 |
|
FTC201655S |
2.0±0.2 |
0.6 |
1.6±0.2 |
0.70±0.2 |
0.55Max. |
2.10 |
0.50 |
1.70 |
|
FTC201665S |
2.0±0.2 |
0.6 |
1.6±0.2 |
0.70±0.2 |
0.65Max. |
2.10 |
0.50 |
1.70 |
|
FTC201607S |
2.0±0.2 |
0.6 |
1.6±0.2 |
0.70±0.2 |
0.70Max. |
2.10 |
0.50 |
1.70 |
|
FTC201608S |
2.0±0.2 |
0.6 |
1.6±0.2 |
0.70±0.2 |
0.80Max. |
2.10 |
0.50 |
1.70 |
|
FTC201610S |
2.0±0.2 |
0.6 |
1.6±0.2 |
0.70±0.2 |
1.00Max. |
2.10 |
0.50 |
1.70 |
|
FTC201610D |
2.0±0.1 |
0.6 |
1.6±0. 1 |
0.70±0.2 |
1.00Max. |
2.10 |
0.50 |
1.70 |
|
FTC201612S |
2.0±0.2 |
0.6 |
1.6±0.2 |
0.70±0.2 |
1.20Max. |
2.10 |
0.50 |
1.70 |
|
FTC252055S |
2.5±0.2 |
0.8 |
2.0±0.2 |
0.85±0.2 |
0.55Max. |
2.60 |
0.70 |
2.10 |
|
FTC252075S |
2.5±0.2 |
0.8 |
2.0±0.2 |
0.85±0.2 |
0.75Max. |
2.60 |
0.70 |
2.10 |
|
FTC252008S |
2.5±0.2 |
0.8 |
2.0±0.2 |
0.85±0.2 |
0.80Max. |
2.60 |
0.70 |
2.10 |
|
FTC252010S |
2.5±0.2 |
0.8 |
2.0±0.2 |
0.85±0.2 |
1.00Max. |
2.60 |
0.70 |
2.10 |
|
FTC252012S |
2.5±0.2 |
0.8 |
2.0±0.2 |
0.85±0.2 |
1.20Max. |
2.60 |
0.70 |
2.10 |
|
FTC322510S |
3.2±0.2 |
1.1 |
2.5±0.2 |
1.05±0.2 |
1.00Max. |
3.20 |
1.00 |
2.50 |
|
FTC322512S |
3.2±0.2 |
1.1 |
2.5±0.2 |
1.05±0.2 |
1.20Max. |
3.20 |
1.00 |
2.50 |
|
FTC322520S |
3.2±0.2 |
1.1 |
2.5±0.2 |
1.05±0.2 |
2.00Max. |
3.20 |
1.00 |
2.50 |
|
FTC303010D |
3.0±0.1 |
1.0 |
3.0±0. 1 |
1.00±0.2 |
1.00Max. |
3.00 |
0.90 |
3.00 |
|
FTC303012D |
3.0±0.1 |
1.0 |
3.0±0. 1 |
1.00±0.2 |
1.20Max. |
3.00 |
0.90 |
3.00 |
|
FTC303015D |
3.0±0.1 |
1.0 |
3.0±0. 1 |
1.00±0.2 |
1.50Max. |
3.00 |
0.90 |
3.00 |
|
FTC303018D |
3.0±0.1 |
1.0 |
3.0±0. 1 |
1.00±0.2 |
1.80Max. |
3.00 |
0.90 |
3.00 |
|
FTC303020D |
3.0±0.1 |
1.0 |
3.0±0. 1 |
1.00±0.2 |
2.00Max. |
3.00 |
0.90 |
3.00 |
|
FTC404008S |
4. 1±0.2 |
1.4 |
4. 1±0.2 |
1.35±0.2 |
0.80Max. |
4.10 |
1.30 |
4.10 |
|
FTC404010S |
4. 1±0.2 |
1.4 |
4. 1±0.2 |
1.35±0.2 |
1.00Max. |
4.10 |
1.30 |
4.10 |
|
FTC404012S |
4. 1±0.2 |
1.4 |
4. 1±0.2 |
1.35±0.2 |
1.20Max. |
4.10 |
1.30 |
4.10 |
|
FTC404015S |
4. 1±0.2 |
1.4 |
4. 1±0.2 |
1.35±0.2 |
1.50Max. |
4.10 |
1.30 |
4.10 |
|
FTC404020S |
4. 1±0.2 |
1.4 |
4. 1±0.2 |
1.35±0.2 |
2.00Max. |
4.10 |
1.30 |
4.10 |
|
FTC404030S |
4. 1±0.2 |
1.4 |
4. 1±0.2 |
1.35±0.2 |
3.00Max. |
4.10 |
1.30 |
4.10 |
