工程名称：自制扫地机器人
工程作者：Xiaoyi

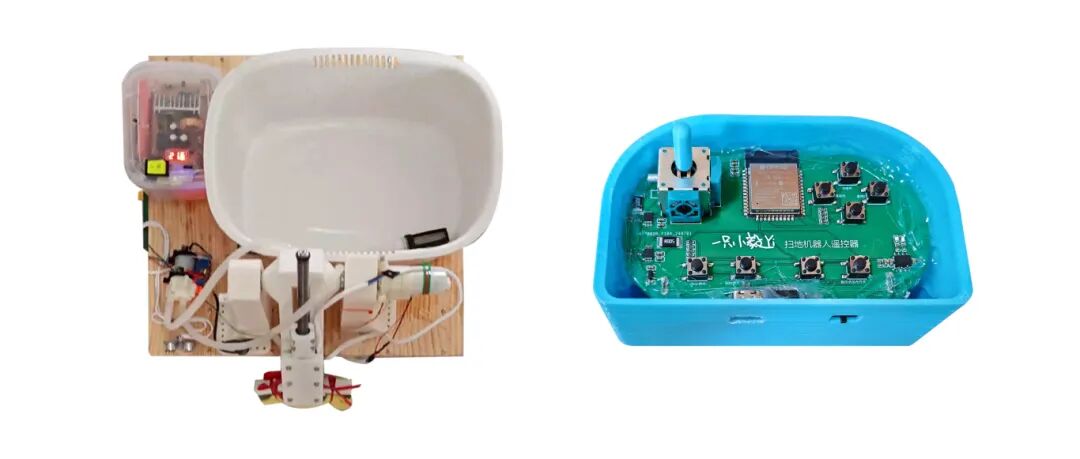

基于ESP32，做了个扫地机器人+遥控器！
扫地机器人，有4大功能！

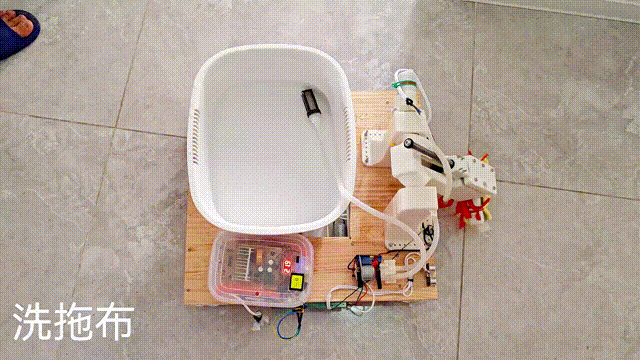

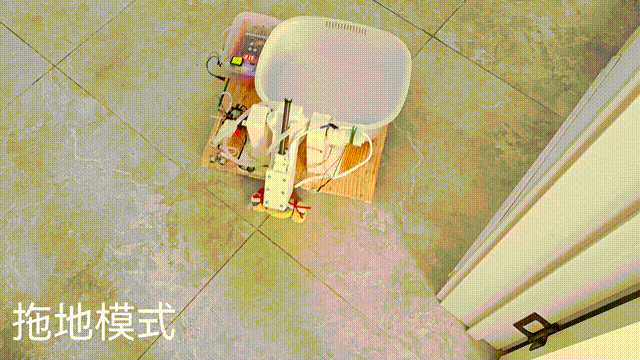

先洗拖把，再拖地，我是清理大使，你铭记！双押！
一键即可自行收纳作案工具

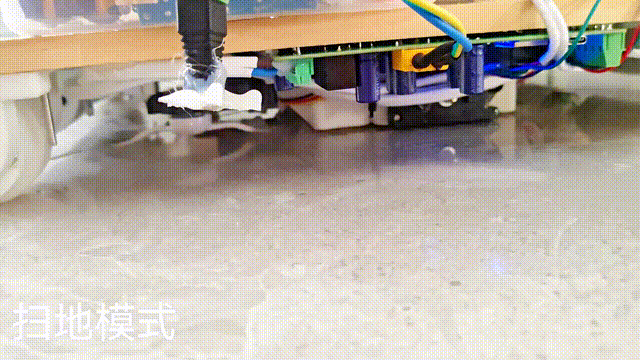

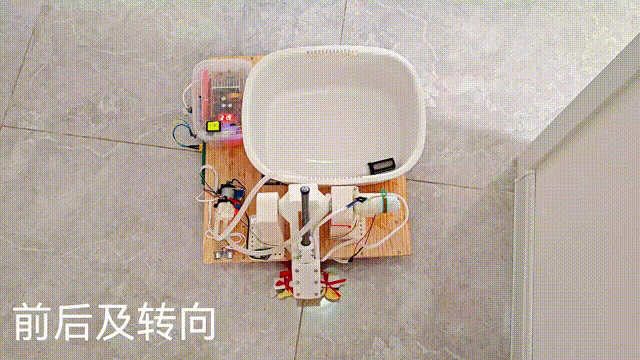

前后左右+转弯，很轻松就扫了整个屋子~
那么问题就来了。
为什么将扫地机器人，设计为这样的结构呢？

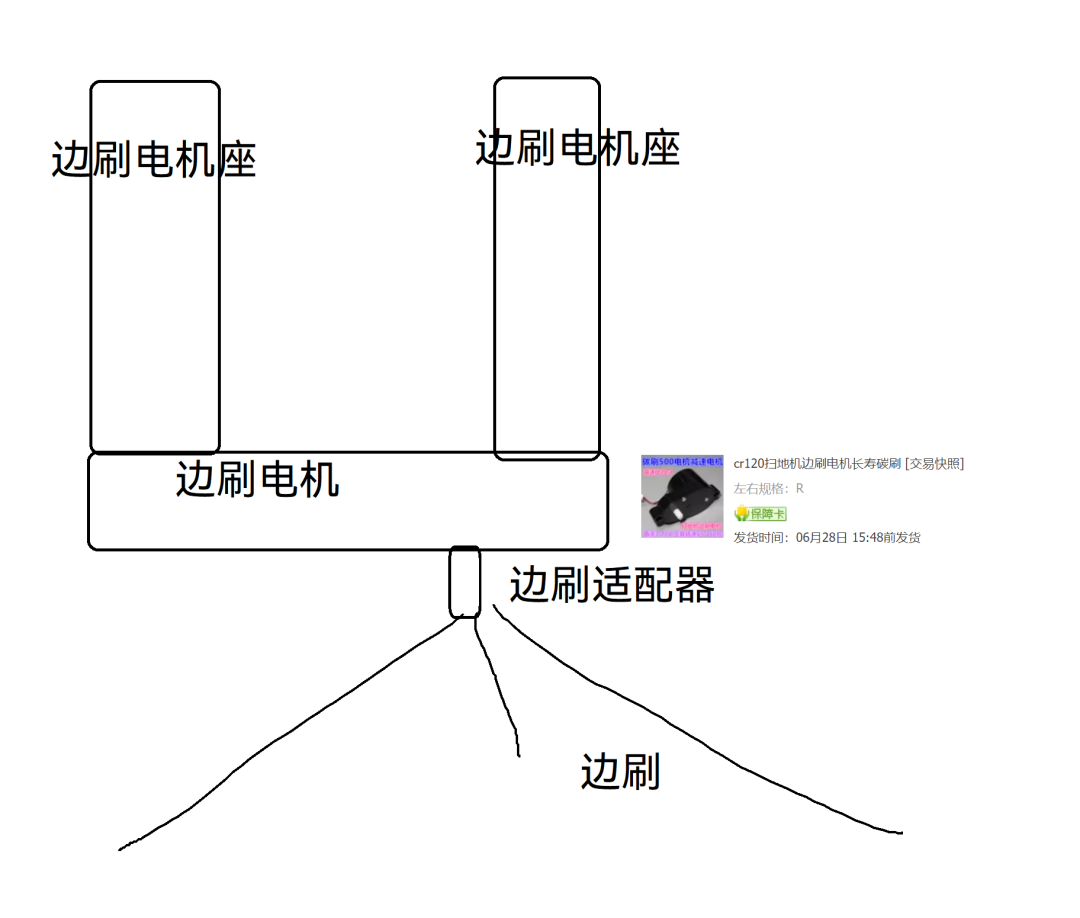

①机器人最前面的是边刷组件。包括两个500电机和两个边刷，用于将垃圾扒拉到机器人前方。

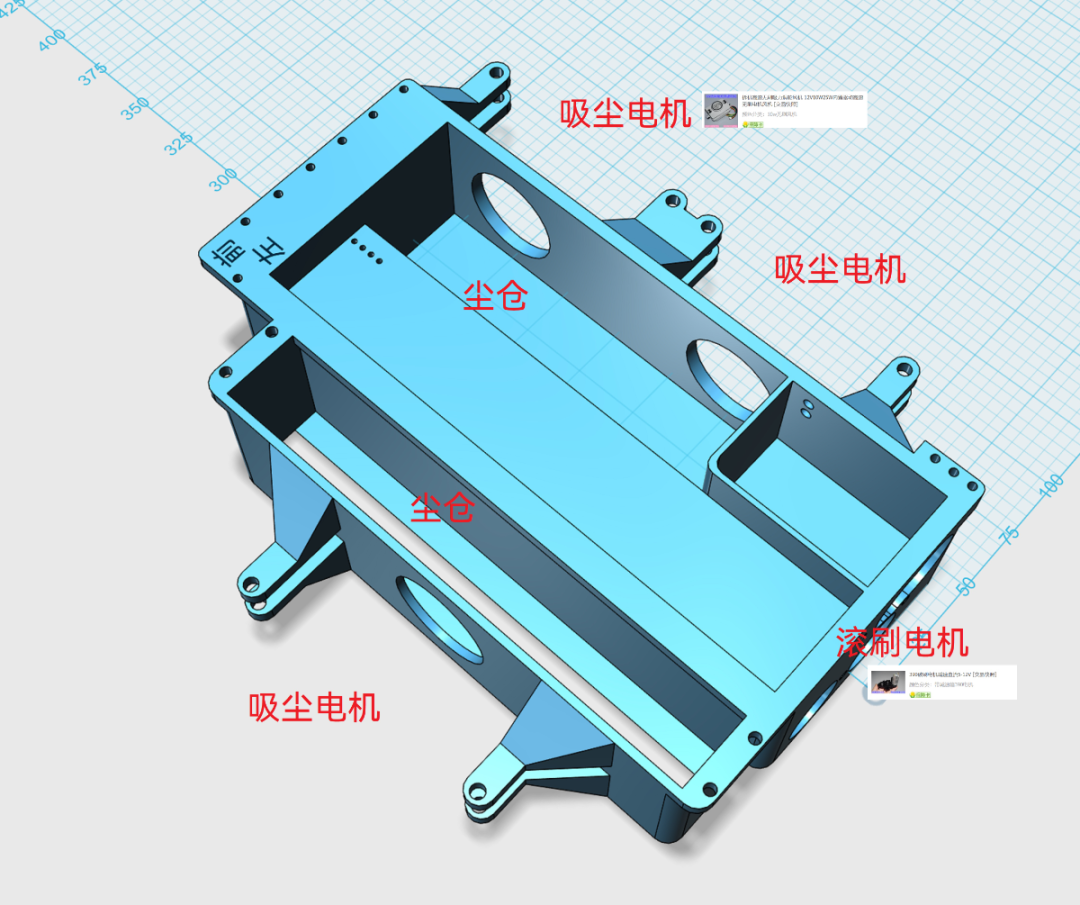

②预吸尘组件，包括一个吸尘电机、对应的尘盒、过滤网。

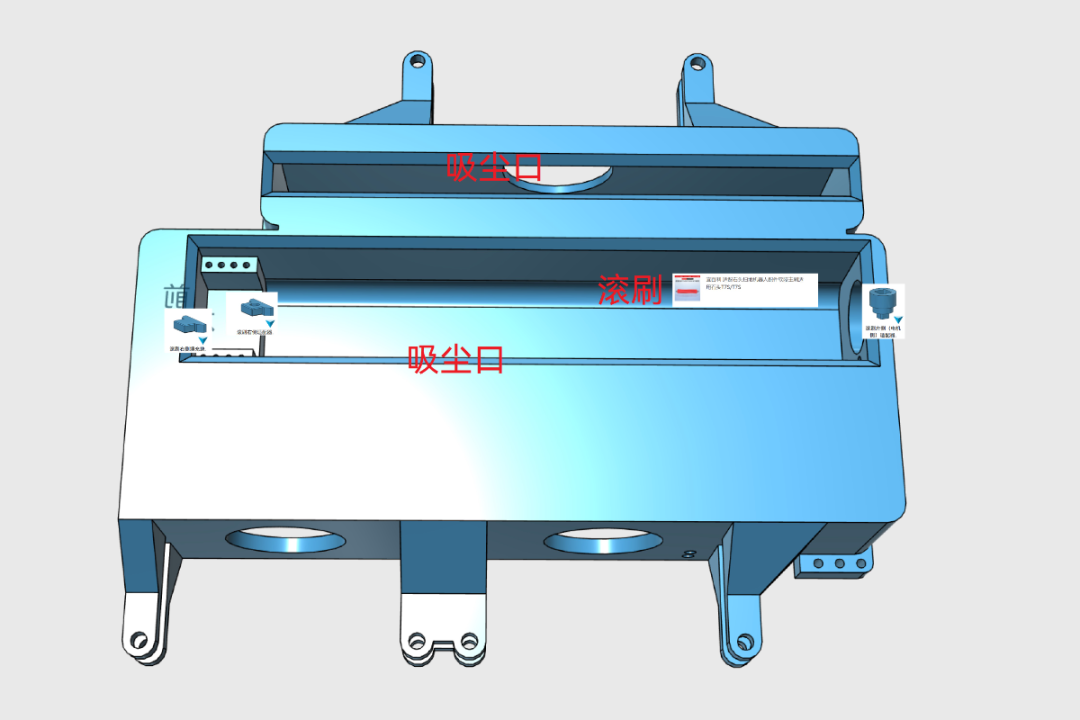

③滚刷扫地组件，包括滚刷、滚刷电机、两个吸尘电机、尘盒、过滤网。
④拖地组件是一个迷你拖布，上面安装丝杆电机用于拉动拖布拉环，洗拖把、挤尽拖布内的水。
后方有超声波传感器，防止拖布提升时创到杂物

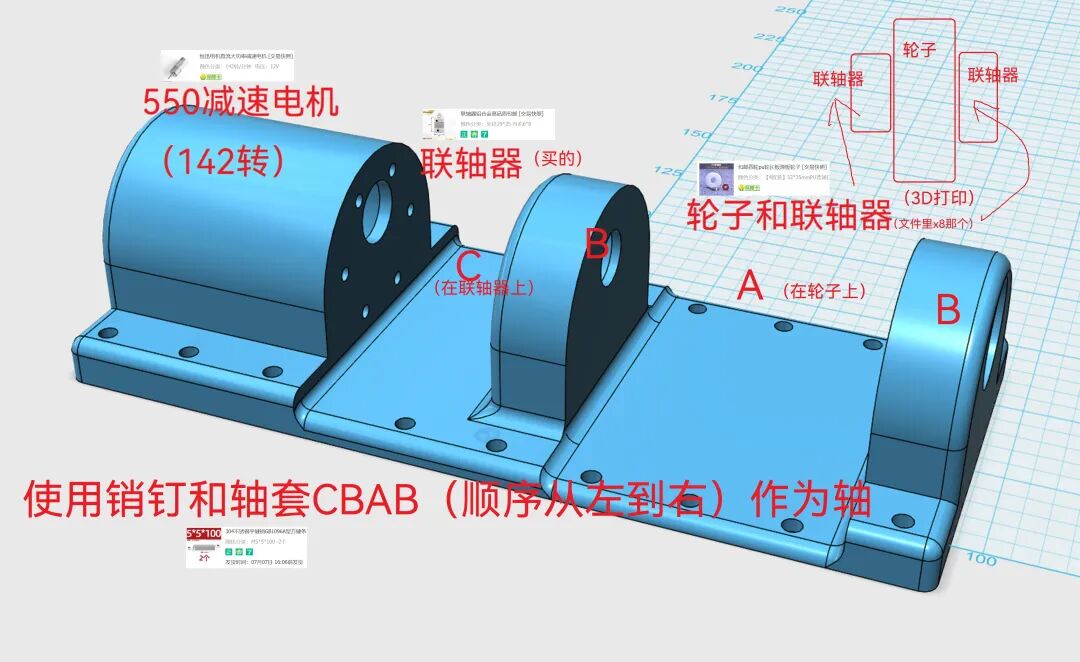

⑤整机由4个550电机组成四驱系统驱动，差速转向。

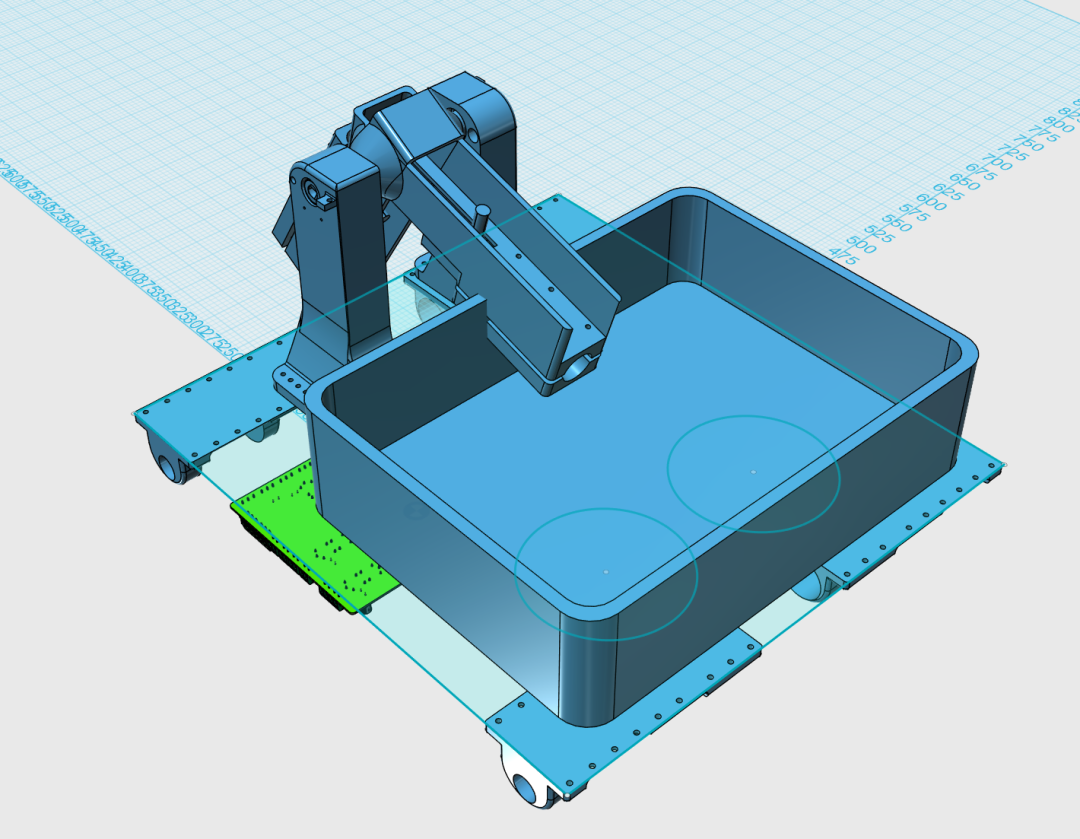

总装图如下：
这样的结构，能完美融合扫、洗、吸尘、自清洁的需求，岂不妙哉？
那，具体怎么设计硬件部分？
硬件分别设计了：遥控器+机器人本体。

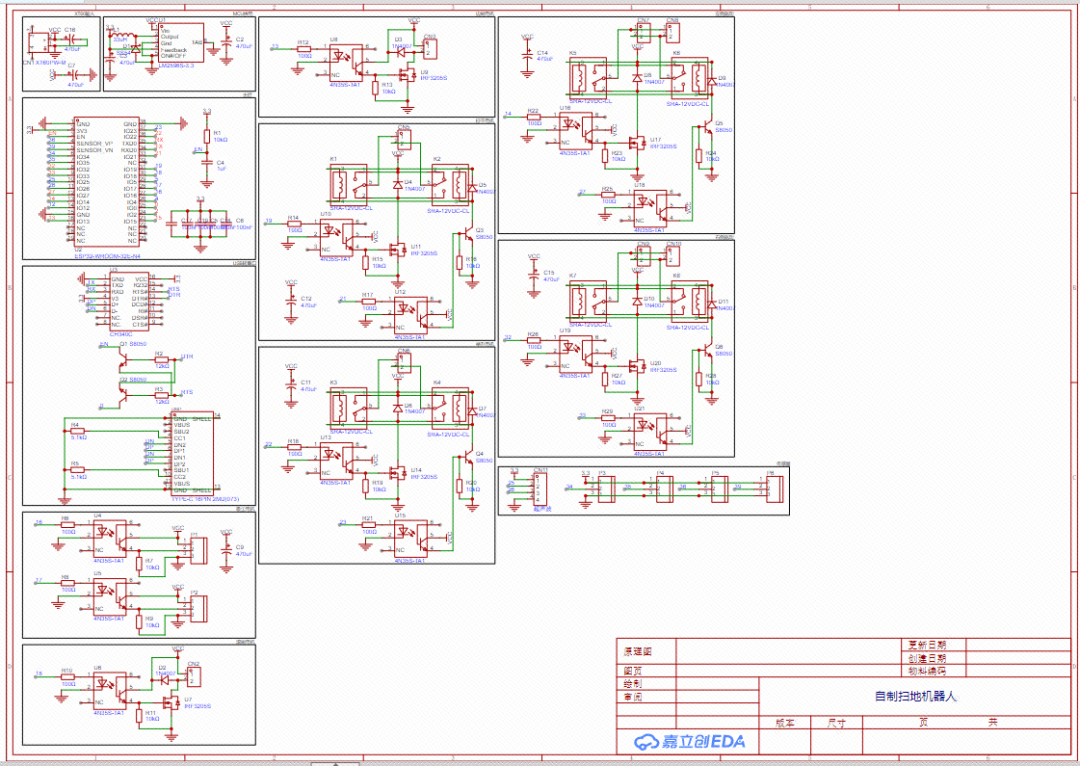

本体原理图

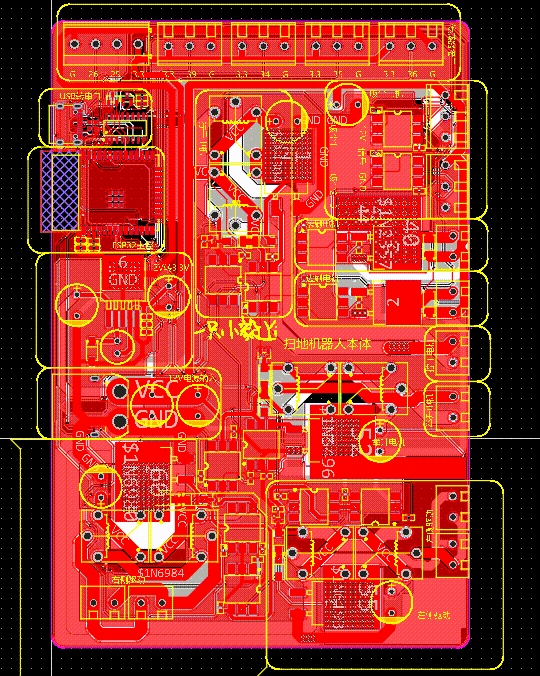

本体PCB图

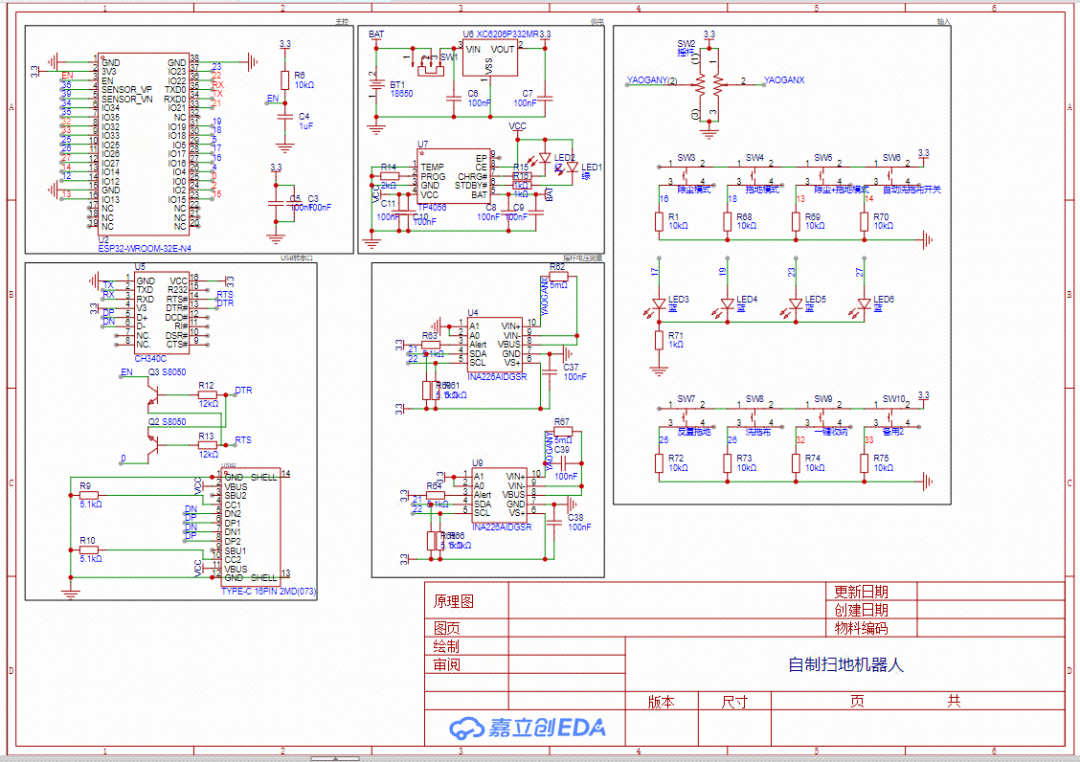

遥控端原理图
遥控端PCB图
这部分主要实现对扫地机器人的控制，硬件说明如下：
-
ESP32主控+Typec+CH340上传程序
-
TP4056充电&18650电池供电
-
XC6206P332MR给ESP32降压供电
-
INA226读取摇杆电压、用于交互的摇杆、按键、LED等
硬件说明如下：
-
ESP32主控+Typec+CH340
-
XT60接口作为整机电源输入（12V左右）
-
LM2596给ESP32&传感器降压供电
这部分电路主要完成对各电机的控制。
具体如何控制？
①自带驱动的吸尘电机，使用光耦隔离后，直接向吸尘电机的调速引脚输入PWM，控制其启停和速度。
②单向旋转的滚刷&边刷电机，使用光耦+MOS控制其启停和速度。
③需要双向旋转的电机（如驱动电机），使用光耦+MOS+继电器控制其启停、旋转方向和速度。
本项目需要外接一些传感器，实现更智能的障碍检测、拖地、拧干……
因为GPIO口数量有限，所以可以使用一片Arduino作为协处理器，将后置超声波传感器连接到Arduino D9（TRIG）、D10（ECHO），将拖布翻转位置传感器连接到Arduino A0。
当超声波传感器检测到障碍时，Arduino D3（连接到ESP32 GPIO34）输出高电平，反之为低。
当拖布翻转到拖地、拧干水洗位时，Arduino D4、D5（连接到ESP32 GPIO35、36）分别输出高电平。

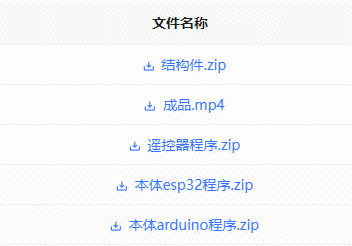

项目软硬件已开源！
