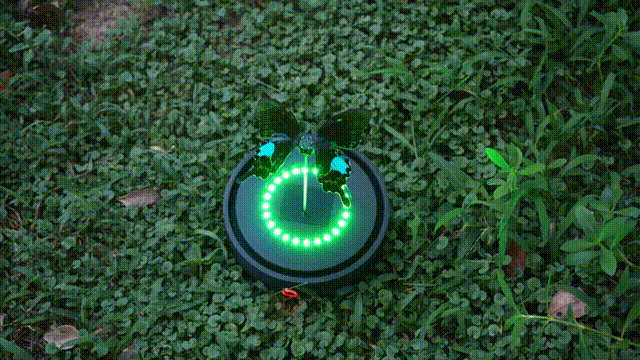

这，是一个美腻的电子蝴蝶!
像真蝴蝶一样！美腻！生动！
它能通过一个按钮控制：灯光颜色、蝴蝶翅膀开合。
翅膀开合？咋实现的？
看一眼就知道了↓

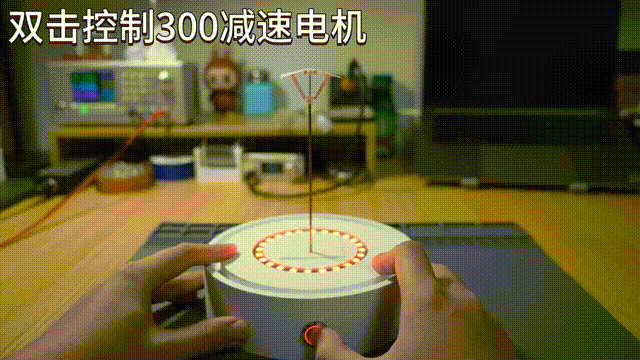

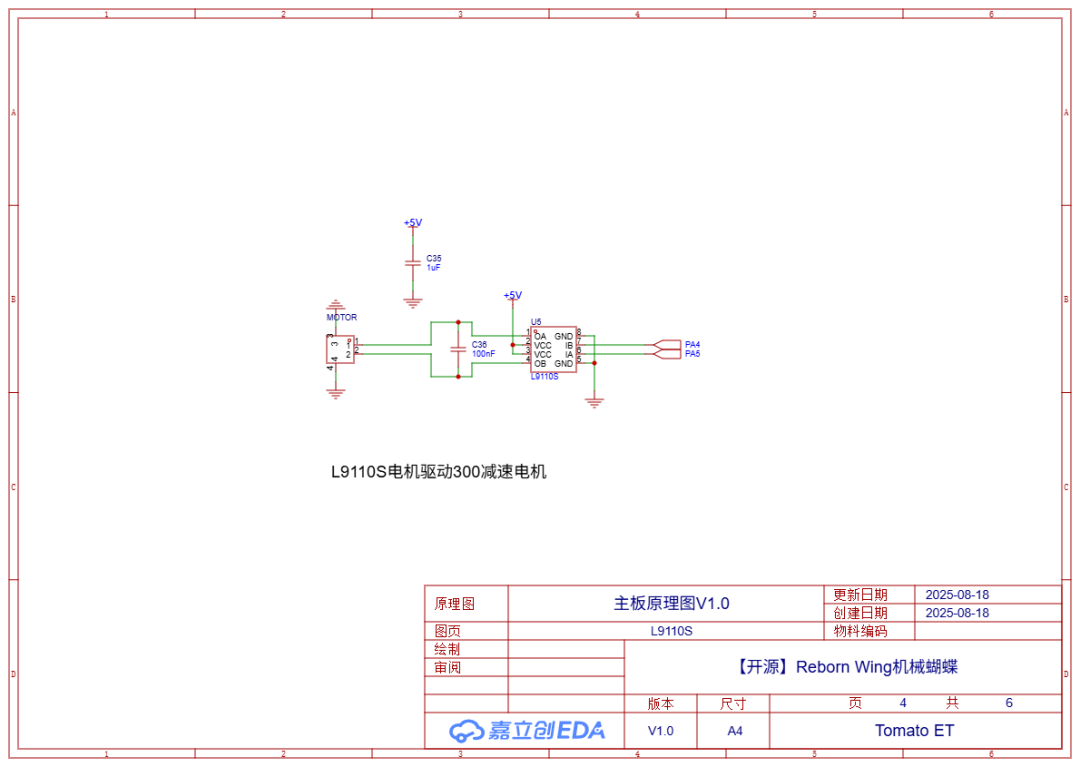

双击按钮后通过300减速电机实现翅膀开合

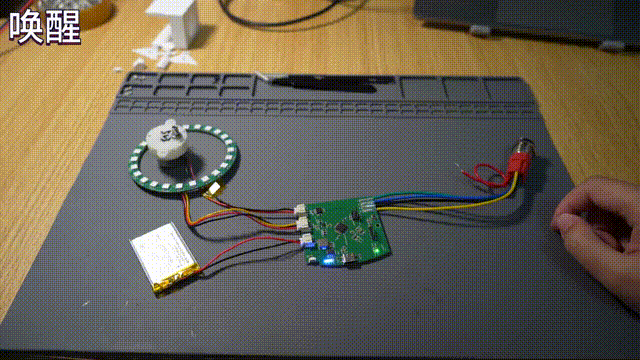

安装后，裸机运行大概这样↓
诶？好像……还挺简单呢？
瞅瞅电路设计图！
蝴蝶的电路部分，由主控板，灯板两块PCB组成。

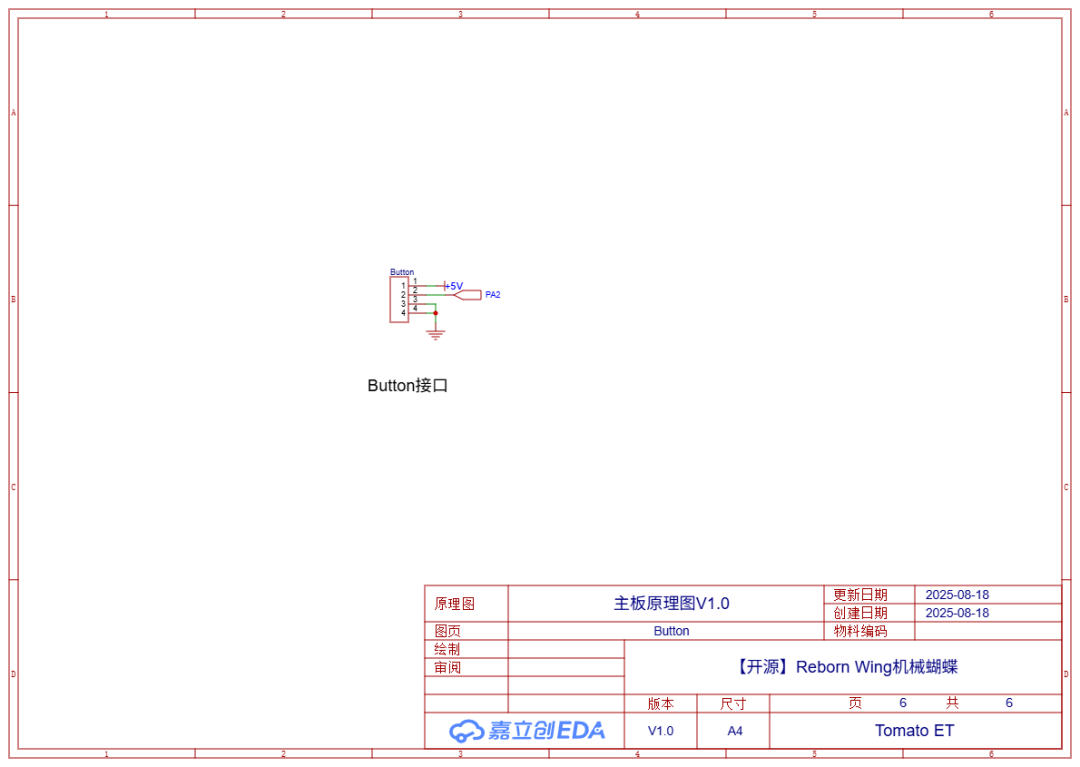

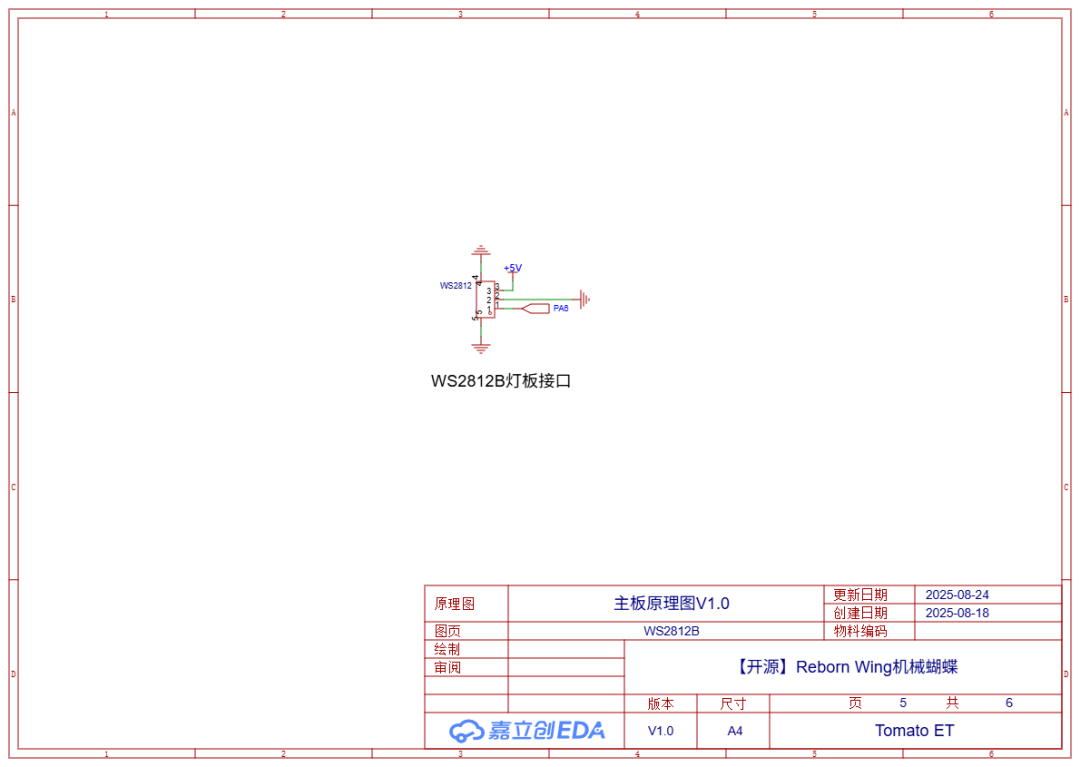

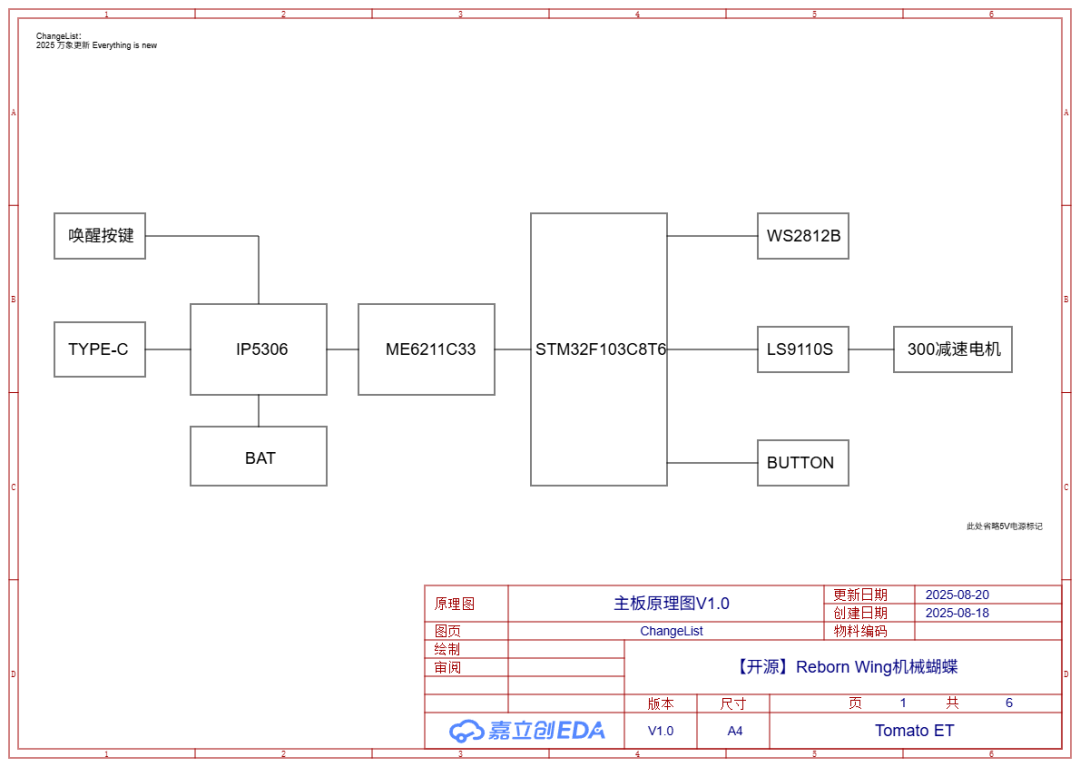

主控板

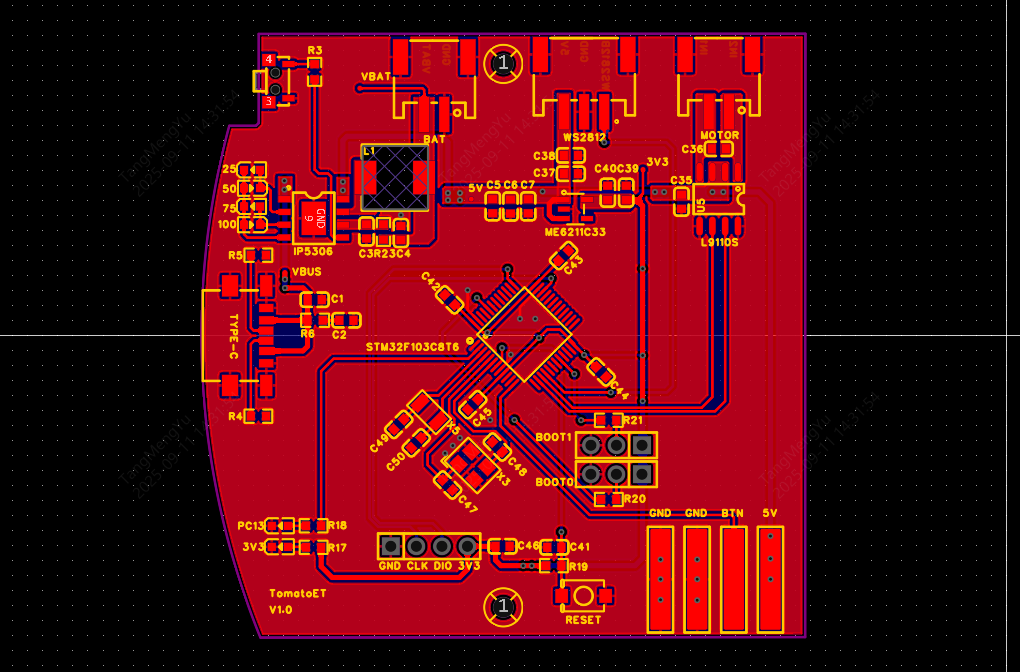

PCB图

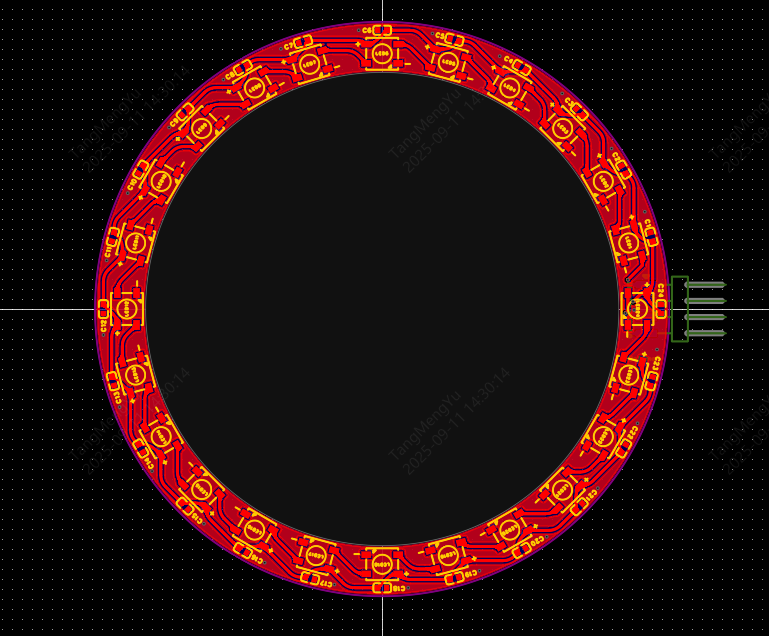

灯板

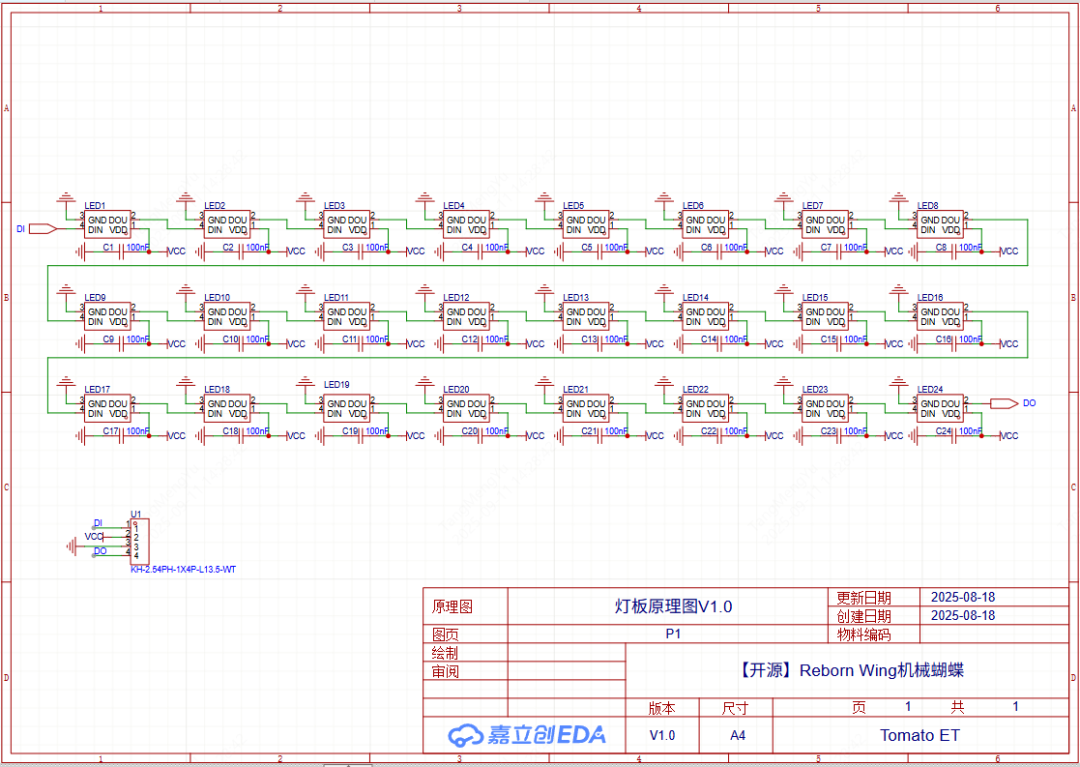

原理图
PCB图
参数说明：
- 主控：STM32F103C8T6单片机
- 全桥电机驱动电路：L9110S

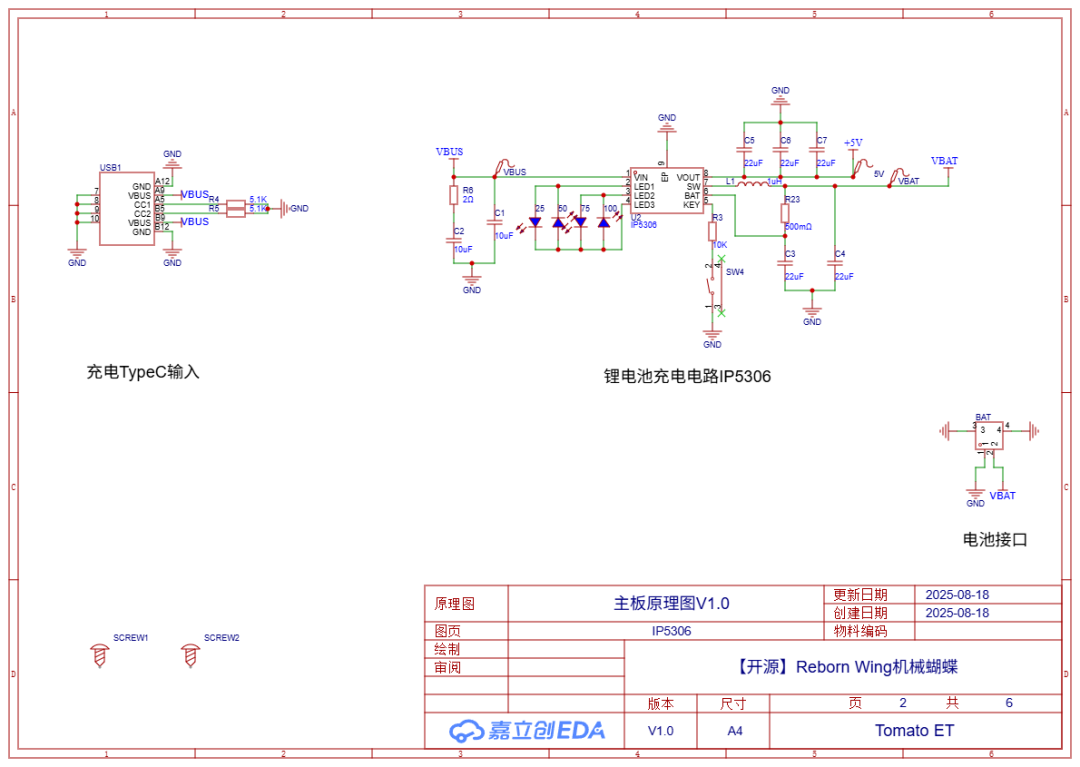

- 充放电电路：IP5306
- WS2812B灯环：24颗灯珠
目前，项目已全开源！
——想复刻？想给作者点赞？下面会附上开源网址↓，欢迎大家在遵循作者开源协议的情况下，友好复刻学习~~
