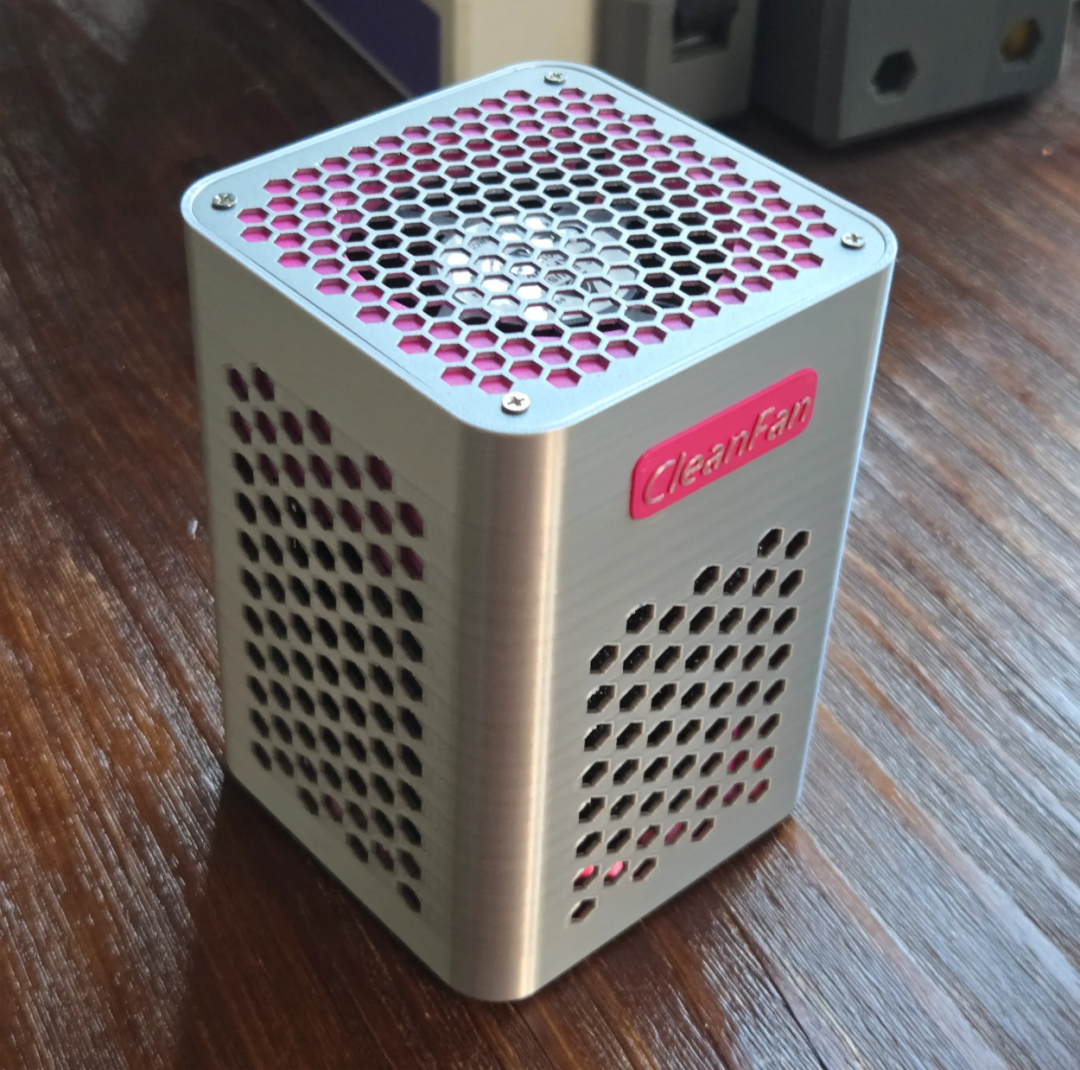

我做了个——暴力桌面净化风扇！
如果你不想一身都是松香味去和cursh约会
不妨试试在焊接台上，放一个这样的风扇
还能增加焊接效率哦~
-
焊接时吸走焊烟(小编最喜欢的功能)
-
过滤焊烟：尽可能减少焊烟中的有害物质
-
PCB降温：有阳极氧化铝合金网作为PCB放置平台，通过大风量向上吹，为刚焊接好的PCB板快速降温
-
桌面空气净化：作为小型桌面空气净化器使用
小编再OS一下：
哇！感觉是一个对身体特别好的净化风扇呢~
那么问题就来了，如何让净化效率更高？

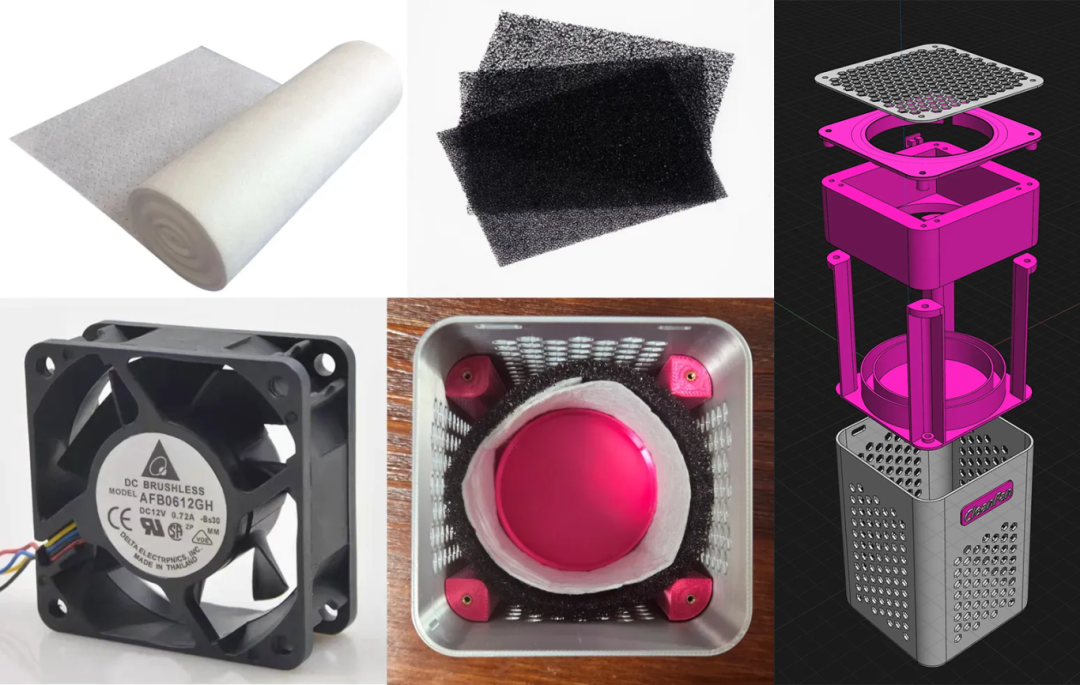

为了提高净化效率，其过滤部分，还真有点小讲究！
-
暴力风扇规格：6025，0.72A，2线
全功率运行，能有效吸走焊锡、焊台、焊膏产生的焊烟。
-
过滤材料：双层
-
内层：hepa过滤纸
-
外层：过滤棉，密度30ppi
- 3D外壳直接使用拓竹切片软件
-
-
喷嘴：0.4mm
-
层高：0.2mm
-
外壳主体：灰色金属pla材料
-
内部构件：深粉色pla材料
-
配色：参考戴森
-
- 配合蓝色的led灯，整体效果还不错。
如此，一个“完美”的过滤结构就有了！
此时，就差一个，用免费PCB设计的“驱动/供电”板！

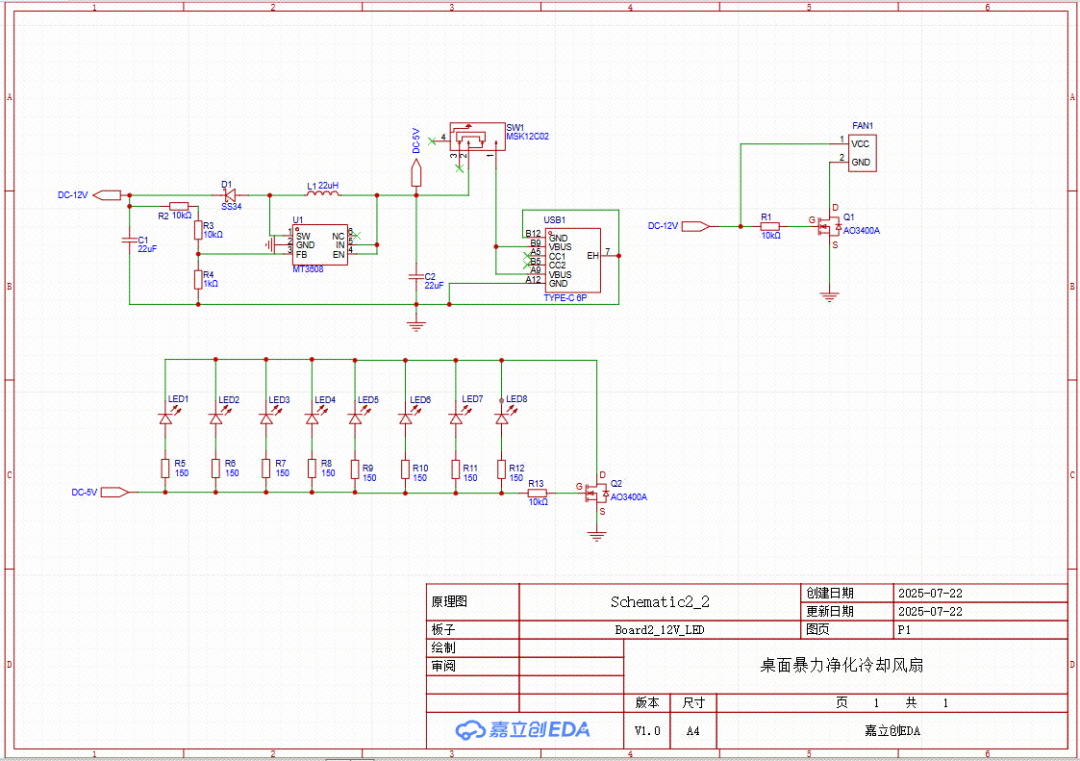

原理图

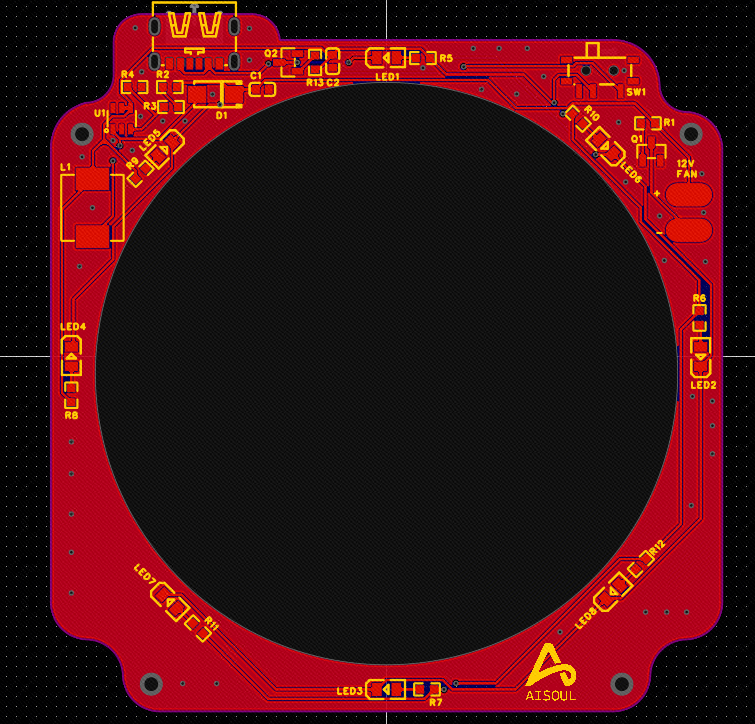

PCB图
-
USB Type-C 5V输入
-
通过MT3608升压至12V，为冷却风扇供电
-
拨动开关实现全功率控制
-
配备电源开关、MOSFET控制的输出
-
使用嘉立创EDA进行原理图和PCB设计
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
开源网址：https://oshwhub.com/zhangci226/typec-mt3608-fan-controller
