TL431CDBZR
- 厂商名称TI德州仪器
- 元件分类电压基准芯片
- 中文描述电压基准芯片,分流-可调,TL431系列,2.495V至36V,SOT-23-3
- 英文描述Voltage Reference,Precision,Shunt-Adjustable,TL431 Series,2.495V to 36V,SOT-23-3
- 数据手册TL431CDBZR数据手册Datasheet PDF
- 在线购买
TL431CDBZR概述
TL431系列可调并联稳压器具有指定的热稳定性。通过两个外部电阻，输出电压可以设置为Vref（约2.5V）和36V之间的任何数值。该器件的典型输出阻抗为0.2R。有源输出电路提供了一个非常尖锐的接通特性，使该器件在许多应用中成为齐纳二极管的优秀替代品，如板载调节、可调电源和开关电源。此外，相对于温度的低输出漂移确保了整个温度范围内的良好稳定性。
低输出噪声
0.2R典型输出阻抗
1至100mA的灌电流能力
绿色产品，无Sb/Br
应用
电源管理,车用,国防,军用与航空,商业
低输出噪声
0.2R典型输出阻抗
1至100mA的灌电流能力
绿色产品，无Sb/Br
应用
电源管理,车用,国防,军用与航空,商业
TL431CDBZR中文参数
制造商:Texas Instruments
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOT-23-3
参考类型:Shunt Adjustable Precision References
输出电压:Adjustable
初始准确度:2%
温度系数:92 PPM/C
串联VREF—输入电压—最大值:36 V
分流电流—最大值:100 mA
最小工作温度:-40 C
最大工作温度:+125 C
系列:TL431
描述/功能:ADJUSTABLE PRECISION SHUNT REGULATOR
高度:1 mm
长度:2.92 mm
最大输出电压:36 V
分流电流—最小值:600 uA
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOT-23-3
参考类型:Shunt Adjustable Precision References
输出电压:Adjustable
初始准确度:2%
温度系数:92 PPM/C
串联VREF—输入电压—最大值:36 V
分流电流—最大值:100 mA
最小工作温度:-40 C
最大工作温度:+125 C
系列:TL431
描述/功能:ADJUSTABLE PRECISION SHUNT REGULATOR
高度:1 mm
长度:2.92 mm
最大输出电压:36 V
分流电流—最小值:600 uA

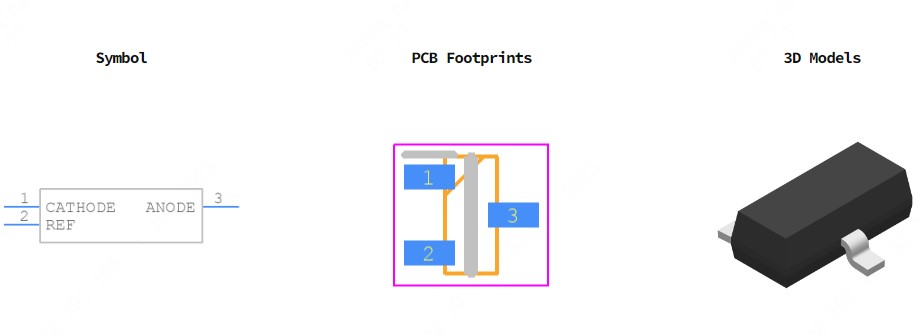

TL431CDBZR引脚图
