SN65LBC184DR
- 厂商名称TI德州仪器
- 元件分类RS-485接口芯片
- 中文描述接口IC，具有集成瞬态电压抑制功能的RS-485收发器，8-SOIC
- 英文描述RS-485 Transceiver with Integrated Transient Voltage Suppression 8-SOIC-40 to 85
- 数据手册SN65LBC184DR数据手册Datasheet PDF
- 在线购买
SN65LBC184DR概述
SN75LBC184和SN65LBC184元器件是SN75176的行业标准封装中的差分数据线收发器，具有针对高能量噪声瞬变的内置保护。此功能大大提高了可靠性，可以更好地抵抗大多数现有设备上耦合至数据电缆的噪声瞬变。这些电路的使用提供了可靠的低成本直接耦合（无隔离变压器）数据线接口，而无需任何外部组件。
SN75LBC184和SN65LBC184可以承受400W峰值（典型值）的过电压瞬变。在IEC 61000-4-5中称为常规波，它模拟了过电压瞬变并模拟了由开关和次级雷电瞬变引起的过电压引起的单向电涌。
产品特性
集成瞬态电压抑制
总线端子的ESD保护超过：
±30 kV IEC 61000-4-2，接触放电
±15 kV IEC 61000-4-2，气隙放电
±15 kV EIA/JEDEC人体模型
符合
IEC 61000-4-5的400W峰值（典型值）的电路损坏保护
受控的驱动器输出电压摆率
允许更长的电缆线头长度
在电噪声环境中为250 kbps
开路故障安全接收器设计
1/4单位负载允许
在总线上连接128个设备
热关断保护
上电和掉电故障保护
每个收发器均达到或超过
TIA/EIA-485（RS-485）和
ISO/IEC 8482：1993（E）标准的要求
低禁用电源电流，最大值为300?A
引脚兼容SN75176
SN75LBC184和SN65LBC184可以承受400W峰值（典型值）的过电压瞬变。在IEC 61000-4-5中称为常规波，它模拟了过电压瞬变并模拟了由开关和次级雷电瞬变引起的过电压引起的单向电涌。
产品特性
集成瞬态电压抑制
总线端子的ESD保护超过：
±30 kV IEC 61000-4-2，接触放电
±15 kV IEC 61000-4-2，气隙放电
±15 kV EIA/JEDEC人体模型
符合
IEC 61000-4-5的400W峰值（典型值）的电路损坏保护
受控的驱动器输出电压摆率
允许更长的电缆线头长度
在电噪声环境中为250 kbps
开路故障安全接收器设计
1/4单位负载允许
在总线上连接128个设备
热关断保护
上电和掉电故障保护
每个收发器均达到或超过
TIA/EIA-485（RS-485）和
ISO/IEC 8482：1993（E）标准的要求
低禁用电源电流，最大值为300?A
引脚兼容SN75176
SN65LBC184DR中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 5.25 V |
| 产品种类: | RS-485接口IC | 电源电压-最小: | 4.75 V |
| 安装风格: | SMD/SMT | 工作电源电流: | 25 mA |
| 封装 / 箱体: | SOIC-8 | 最小工作温度: | - 40 C |
| 系列: | SN65LBC184 | 最大工作温度: | + 85 C |
| 功能: | Transceiver | 产品: | RS-485 Transceivers |
| 数据速率: | 0.25 Mb/s | 商标: | Texas Instruments |
| 激励器数量: | 1 Driver | 关闭: | Shutdown |
| 接收机数量: | 1 Receiver | 工作电源电压: | 5 V |
| 双工: | Half Duplex | 产品类型: | RS-485 Interface IC |

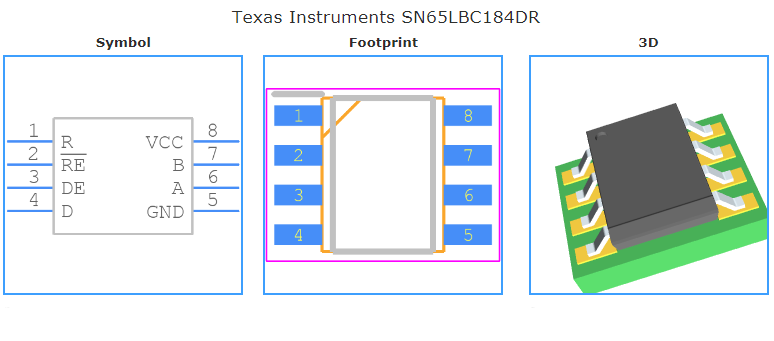

SN65LBC184DR引脚图
