AMS1117-3.3
- 厂商名称AMS
- 元件分类低压差线性稳压(LDO)
- 中文描述输出类型：固定最大输入电压：15V输出电流：1A输出电压（最小值/固定值）：3.3V 3.3V固定输出，低压差1.1V(typ) Iout=1A，Vin=15V(Max)
- 英文描述Fixed Positive LDO Regulator,3.3V,1.3V Dropout,PDSO3,SOT-223,3 PIN
- 数据手册AMS1117-3.3数据手册Datasheet PDF
- 在线购买
AMS1117-3.3概述
AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器发表开关电源稳压器电池充电器活跃的小型计算机系统接口终端笔记本电脑的电源管理电池供电的仪器。
AMS1117有两个版本：固定输出版本和可调版本，固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，具有1％的精度；固定输出电压为１．２Ｖ的精度为２％。
AMS1117内部集成过热保护和限流电路，是电池供电和便携式计算机的最佳选择。
特性
固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V和可调版本，具有1％的精度
固定输出电压为1.2V的精度为2％
低漏失电压：1A输出电流时仅为1.2V
限流功能
过热切断
温度范围：-40°C~125°C
AMS1117有两个版本：固定输出版本和可调版本，固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，具有1％的精度；固定输出电压为１．２Ｖ的精度为２％。
AMS1117内部集成过热保护和限流电路，是电池供电和便携式计算机的最佳选择。
特性
固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V和可调版本，具有1％的精度
固定输出电压为1.2V的精度为2％
低漏失电压：1A输出电流时仅为1.2V
限流功能
过热切断
温度范围：-40°C~125°C
AMS1117-3.3中文参数
| IHS 制造商 | 美国AMS | 标称输出电压 1 | 3.3 V |
| 包装说明 | SOP, | 封装主体材料 | PLASTIC/EPOXY |
| 最大回动电压 1 | 1.3 V | 封装代码 | SOP |
| 宽度 | 3.505 mm | 封装形状 | RECTANGULAR |
| 长度 | 6.505 mm | 封装形式 | SMALL OUTLINE |
| 功能数量 | 1 | 调节器类型 | 固定正单输出LDO稳压器 |
| 端子数量 | 3 | 座面最大高度 | 1.8 mm |
| 工作温度TJ-Max | 125 °C | 表面贴装 | YES |
| 工作温度TJ-Min | -40 °C | 端子形式 | GULL WING |
| 最大输出电流 1 | 0.041666667 | 端子节距 | 2.29 mm |
| 最大输出电压 1 | 3.399 V | 端子位置 | DUAL |
| 最小输出电压 1 | 3.201 V |

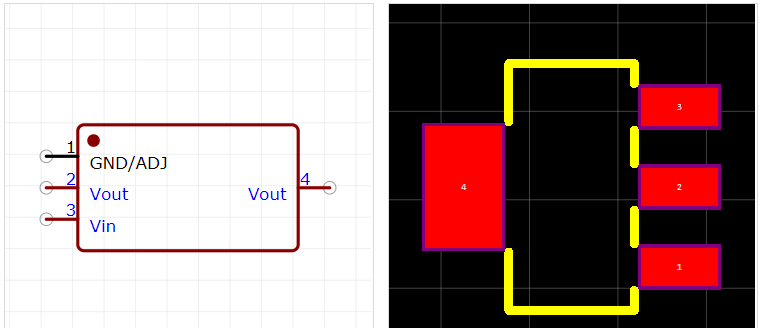

AMS1117-3.3引脚图
