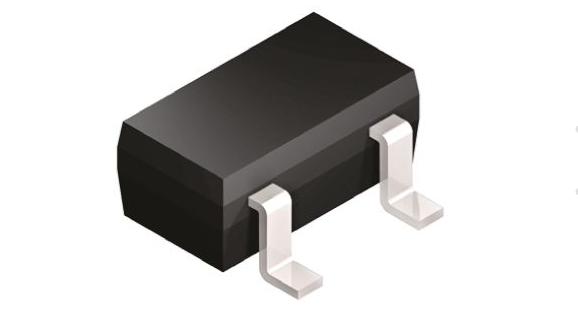

NUP2105LT1G
- 厂商名称ON安森美
- 元件分类TVS二极管
- 中文描述安森美NUP2105LT1G TVS二极管,TVS,NUP21 Series,双向,22 V,40 V,SOT-23,3引脚
- 英文描述TVS Diode,NUP21 Series,Bidirectional,24 V,44 V,SOT-23,3 Pins
- 数据手册NUP2105LT1G数据手册Datasheet PDF
- 在线购买
NUP2105LT1G概述
此双路双向适用于需要电压保护功能的应用。它适用于过电压和ESD敏感性设备。此器件具有一个双结共阴极配置，用于保护两个单独的线路。
特性
SOT-23封装允许两个单独的双向配置
每条线350 W峰值功耗（8x20 us波形）
低反向泄漏电流（<100 nA）
IEC-61000-4-2：兼容4级。
IEC-61000-4-4：5/50 ns 50 A最大
IEC-61000-4-5：8.0 A（8x20 us）
应用
汽车CAN总线保护
特性
SOT-23封装允许两个单独的双向配置
每条线350 W峰值功耗（8x20 us波形）
低反向泄漏电流（<100 nA）
IEC-61000-4-2：兼容4级。
IEC-61000-4-4：5/50 ns 50 A最大
IEC-61000-4-5：8.0 A（8x20 us）
应用
汽车CAN总线保护
NUP2105LT1G中文参数
| 制造商: | ON Semiconductor | Cd - 二极管电容 : | 30 pF |
| 产品种类: | ESD 抑制器/TVS 二极管 | Ipp - 峰值脉冲电流: | 0.333333333 |
| 产品类型: | ESD Suppressors | 最小工作温度: | - 55 C |
| 极性: | Bidirectional | 最大工作温度: | + 150 C |
| 工作电压: | 24 V | 系列: | NUP2105L |
| 通道数量: | 2 Channel | 封装: | Cut Tape |
| 端接类型: | SMD/SMT | 封装: | MouseReel |
| 封装 / 箱体: | SOT-23-3 | 封装: | Reel |
| 击穿电压: | 26.2 V | 商标: | ON Semiconductor |
| 钳位电压: | 44 V | 子类别: | TVS Diodes / ESD Suppression Diodes |
| Vesd - 静电放电电压触点: | 30 kV | 单位重量: | 30 mg |
NUP2105LT1G引脚图
