STM8S003F3P6
- 厂商名称ST意法半导体
- 元件分类MCU
- 中文描述STMICROELECTRONICS STM8S003F3P6 <span>8位</span>微控制器, <span style="color:#333333;font-family:Arial, Helvetica, sans-serif;font-size:13px;background-color:#FFFFFF;">MCU</span>, STM8S, 16 MHz, 8 KB, 1 KB, 20 引脚, TSSOP
- 英文描述<span>STMICROELECTRONICS STM8S003F3P6 Mainstream Value line 8-bit MCU with 8 Kbytes Flash, 16 MHz CPU, integrated EEPROM<br /> <div> <br /> </div> </span>
- 数据手册STM8S003F3P6数据手册Datasheet PDF
- 在线购买
STM8S003F3P6概述
STM8S003F3P6是一款高性价比8位微控制器, 提供8kb闪存程序存储器, 以及集成真实数据EEPROM. 高性价比设备提供以下优点, 稳健性与降低系统成本. 真实数据EEPROM支持高达100000次写入/清除周期, 采用尖端技术制造的先进内核与外设, 16MHz时钟频率, 强大的I/O, 独立的看门狗, 带独立的时钟源, 与1个时钟安全系统, 以确保设备的性能与稳定性。
规格
| 16MHz先进STM8核心, 采用Harvard架构与三阶段流水线 | 时钟安全系统, 带时钟监视器 |
| 扩充指令集 | 低功率模式 (待机, 主动暂停, 暂停) |
| 8KB闪存, 100次周期程序存储器在55°C下保存20年 | 单独关断外设时钟 |
| 1kb RAM | 永久有效, 低功耗上电与掉电复位 |
| 128字节真实数据EEPROM, 耐久性高达100K写入/清除周期数据存储器 | 嵌套中断控制器, 具有32个中断 |
| 灵活的时钟控制, 4个主时钟源 | 多达27个外部中断, 6个向量 |
| 低功率晶体谐振器振荡器 | 16位, 4条CAPCOM通道, 空载时间插入与灵活的同步高级控制计时器 |
| 外部时钟输入 | 16位通用计时器, 3条CAPCOM通道 (IC, OC或PWM) |
| 内部可由用户调节的16MHz RC | 8位基本计时器, 带8位预分频器 |
| 内部低功率128kHz RC | 自动唤醒计时器 |
STM8S003F3P6中文参数
| 制造商: | STMicroelectronics | 程序存储器类型: | Flash |
| 产品种类: | 8位微控制器 -MCU | 商标: | STMicroelectronics |
| 系列: | STM8S003F3 | 数据 Ram 类型: | RAM |
| 安装风格: | SMD/SMT | 数据 ROM 大小: | 128 B |
| 封装 / 箱体: | TSSOP-20 | 数据 Rom 类型: | EEPROM |
| 核心: | STM8 | 接口类型: | I2C, SPI, UART |
| 程序存储器大小: | 8 kB | ADC通道数量: | 5 Channel |
| 数据总线宽度: | 8 bit | 计时器/计数器数量: | 3 Timer |
| ADC分辨率: | 10 bit | 处理器系列: | STM8S |
| 最大时钟频率: | 16 MHz | 产品类型: | 8-bit Microcontrollers - MCU |
| 数据 RAM 大小: | 1 kB | 工厂包装数量: | 1480 |
| 工作电源电压: | 2.95 V to 5.5 V | 电源电压-最大: | 5.5 V |
| 最小工作温度: | - 40 C | 电源电压-最小: | 2.95 V |
| 最大工作温度: | + 85 C | 单位重量: | 200 mg |
| 封装: | Tube |

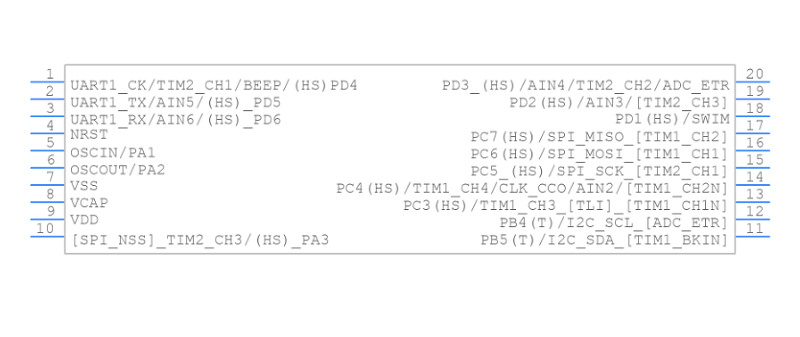

STM8S003F3P6引脚图
