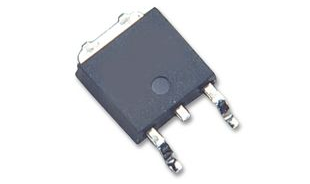

LM317D2TG
- 厂商名称TI德州仪器
- 元件分类线性稳压器
- 中文描述线性稳压器，可调，1.2V至37V输入，1.5A/1输出，TO-263-3
- 英文描述LDO Regulator Pos 1.2V to 37V 0.4A 3-Pin(2+Tab)D2PAK Tube
- 数据手册LM317D2TG数据手册Datasheet PDF
- 在线购买
LM317D2TG概述
LM317D2TG是一款可调3端正线性稳压器，能够在1.2至37V的输出电压范围内提供超过1.5A的电流。这非常易于使用，并且只需要两个外部电阻器来设置输出电压。此外，它采用内部电流限制、热关断和安全区域补偿，使其本质上是防爆的。它服务于多种应用，包括本地、卡片监管。该器件还可用于制作可编程输出稳压器或通过在调节器和输出之间连接一个固定电阻器，它可以用作精密电流调节器。
内部热过载保护
内部短路限流常数随温度变化
输出晶体管安全区补偿
高压应用的浮动操作
无需储存许多固定电压
无铅器件
应用
电源管理
内部热过载保护
内部短路限流常数随温度变化
输出晶体管安全区补偿
高压应用的浮动操作
无需储存许多固定电压
无铅器件
应用
电源管理
LM317D2TG中文参数
| 最大输出电流 | 1.5A | 参考电压 | 1.3V |
| 调节器类型 | 线性电压 | 输出类型 | 可调整的 |
| 输出数目 | 1 | 尺寸 | 10.24 x 9.35 x 4.57mm |
| 线路调节 | 0.04 %/V | 高度 | 4.57mm |
| 负荷调节 | 0.005 | 宽度 | 9.35mm |
| 极性 | 正极 | 最大输入电压 | 40 V |
| 安装类型 | 表面贴装 | 长度 | 10.24mm |
| 封装类型 | D2PAK | 最高工作温度 | +125 °C |
| 引脚数目 | 3 | 最低工作温度 | 0 °C |

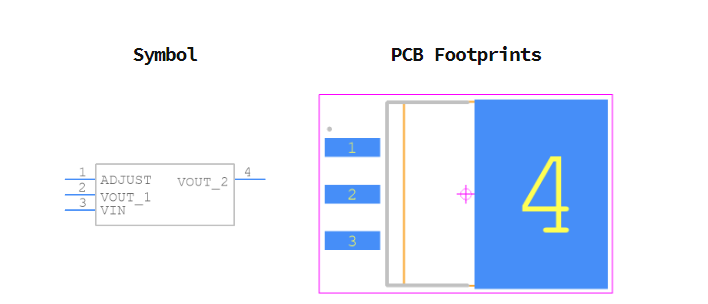

LM317D2TG引脚图
