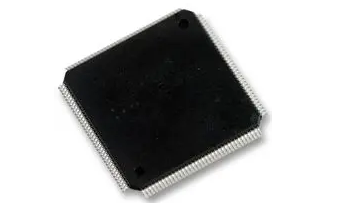

STM32F205ZGT6TR
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述意法半导体，微控制器，STM32F系列，144引脚，LQFP封装，CAN通道数2，ARM Cortex M3，1.024 MB内存
- 英文描述ARM MCU，STM32 Family STM32F2 Series Microcontrollers，ARM Cortex-M3，32bit，120 MHz，1 MB，128 KB
- 数据手册STM32F205ZGT6TR数据手册Datasheet PDF
- 在线购买
STM32F205ZGT6TR概述
STM32F205ZGT6TR是高性能ARM®Cortex M3 STM32F205系列，CPU频率高达120 MHz，高达1 MB闪存和高级连接。应用包括电动机驱动/应用控制、医疗设备、工业应用、报警系统、视频对讲机、HVAC和家用音频应用。STM32F2x5 ARM处理器包含12位ADC、DAC、RTC、16位计时器，包括两个PWM计时器（用于控制电动机）、32位计时器、真随机数生成器(RNG)，并都提供各种封装类型。
实时存储器加速器(ART Accelerator?)
低功率应用，带省电模式设置
外围设备因微控制器而不同
I2C、SPI、I2S、USART、USB OTG高速、USB OTG、CAN
温度范围：-40至+105°C
实时存储器加速器(ART Accelerator?)
低功率应用，带省电模式设置
外围设备因微控制器而不同
I2C、SPI、I2S、USART、USB OTG高速、USB OTG、CAN
温度范围：-40至+105°C
STM32F205ZGT6TR中文参数
| 系列名称 | STM32F | 脉冲宽度调制 | 1（6 x 16 位） |
| 封装类型 | LQFP | 指令集结构 | RISC |
| 安装类型 | 表面贴装 | PWM通道 | 6 |
| 引脚数目 | 144 | 宽度 | 20.2mm |
| 装置核芯 | ARM Cortex M3 | USART 通道数量 | 4 |
| 数据总线宽度 | 32Bit | 计时器 | 12 x 16位，2 x 32位 |
| 程序存储器大小 | 1.024 MB | 尺寸 | 20.2 x 20.2 x 1.45mm |
| 最大频率 | 120MHz | 模数转换器分辨率 | 12Bit |
| 内存大小 | 128 + 4 kB | 最低工作温度 | -40 °C |
| USB通道 | 1 x OTG | PWM分辨率 | 16Bit |
| PWM单元数目 | 1 | 高度 | 1.45mm |
| 模数转换器通道 | 24 | 计时器分辨率 | 16 bit, 32Bit |
| SPI通道数目 | 3 | 模数转换器 | 3（24 x 12 位） |
| 典型工作电源电压 | 1.8 → 3.6 V | 长度 | 20.2mm |
| 计时器数目 | 17 | 最高工作温度 | +85 °C |
| I2C通道数目 | 3 | 模数转换器单元数目 | 3 |
| 程序存储器类型 | 闪存 | CAN通道数目 | 2 |
| UART通道数目 | 2 |

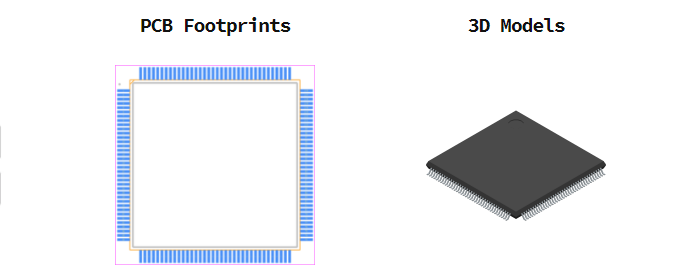

STM32F205ZGT6TR引脚图
